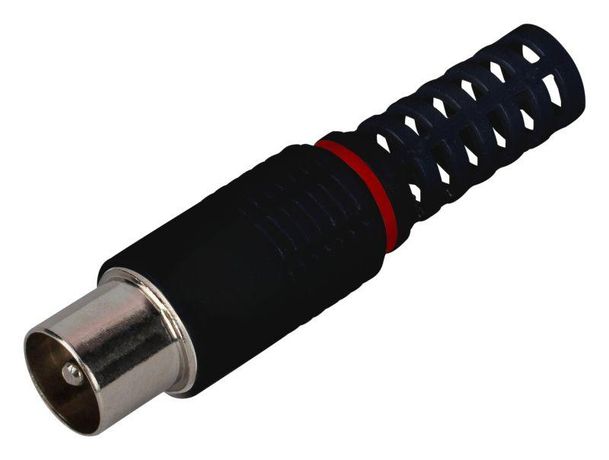

Разъем штекер TV без пайки черн. R-TV05-1 ЭРА Б0048307

Разъем штекер TV без пайки R-TV05-1 от ЭРА предназначен для быстрого и надежного подключения коаксиального кабеля RG 6 к устройствам телевизионной сети - эфирному, спутниковому или кабельному ТВ. Этот угловой штекер обеспечивает прочное соединение без пайки, снижая требования к квалификации монтажника.

Назначение и область применения

Разъем штекер TV без пайки R-TV05-1 используется для подключения антенн, спутниковых ресиверов, модемов и других устройств, работающих через коаксиальный кабель RG 6. Подходит для домашних и коммерческих систем телевидения, где важна скорость установки и устойчивость сигнала. Угловая форма позволяет удобно размещать разъем в ограниченном пространстве - например, за телевизором или в углу стены.

Технические характеристики

• Тип изделия: разъем штекер
• Импеданс: 75 Ом - соответствует стандарту для телевизионных сигналов
• Тип кабеля: RG 6 - оптимально совместим с современными коаксиальными кабелями для цифрового ТВ
• Способ подключения: винтовое соединение - центральная жила фиксируется винтом, экран зажимается корпусом
• Количество выходов: 1 - одноканальное подключение
• Форма: угловой штекер - угол 90° для компактного монтажа
• Цвет: черный - маскирует грязь и подходит для внутренней установки

Совместимость и монтаж

Разъем штекер TV без пайки R-TV05-1 совместим только с коаксиальным кабелем типа RG 6. Не подходит для более тонких кабелей (например, RG 59) - возможен плохой контакт и потеря сигнала. Монтаж выполняется в три шага:

1. Подготовьте конец кабеля: удалите внешнюю изоляцию (~10–12 мм), оголите экранирующую оплетку и центральный проводник.
2. Заведите центральную жилу в винтовую часть разъема и затяните винт до плотного контакта.
3. Наденьте корпус на кабель и закрутите его до щелчка - экран будет замкнут на корпус разъема.

Не требуется паяльник, обжимные клещи или другие специнструменты. Достаточно ножа и плоскогубцев.

Безопасность и стандарты

Разъем штекер TV без пайки R-TV05-1 соответствует требованиям к импедансу 75 Ом, используемым в телевизионных сетях России и Европы. Прямых сертификатов (ГОСТ, CE) в данных не указано - рекомендуется проверить соответствие нормам при использовании в официальных объектах связи.

Преимущества

• Монтаж без пайки - экономит время и исключает риск перегрева кабеля
• Угловая форма - позволяет избежать изгибов кабеля под острым углом, сохраняя целостность сигнала
• Надежная фиксация винтом - предотвращает ослабление контакта при вибрациях или частых перемещениях
• Простота установки - доступен даже новичкам без опыта работы с RF-соединениями

Ограничения применения

• Не подходит для кабелей, отличных от RG 6 - особенно для RG 59, RG 11 или многожильных аналогов
• Не предназначена для наружной эксплуатации - отсутствует герметизация, не имеет защиты IP
• Не рекомендован для высокочастотных систем выше 3 GHz - возможны потери сигнала
• Винтовое соединение менее долговечно, чем обжимное - при частом демонтаже может износиться

Примеры использования

• Подключение спутникового ресивера к антенне на балконе
• Присоединение кабельного ТВ к телевизору в комнате с ограниченным пространством
• Обустройство системы ТВ в офисе или гостинице - быстрая замена поврежденных разъемов
• Аварийный ремонт телевизионной сети без выезда мастера

Практические советы

• Перед монтажом убедитесь, что длина оголенного центрального провода составляет 3–4 мм - меньше не схватится, больше вызывает помехи
• Плотно затягивайте винт, но не переусердствуйте - можно сломать контакт
• Если кабель слишком жесткий, слегка согните его перед входом в разъем - так снизится нагрузка на соединение
• Для длительной службы в помещениях с повышенной влажностью лучше использовать герметичные разъемы - этот модель не рассчитана на такие условия
• R-TV05-1 от ЭРА - один из самых распространенных вариантов в бюджетном сегменте; при массовом монтаже стоит заказывать партиями для единообразия качества
