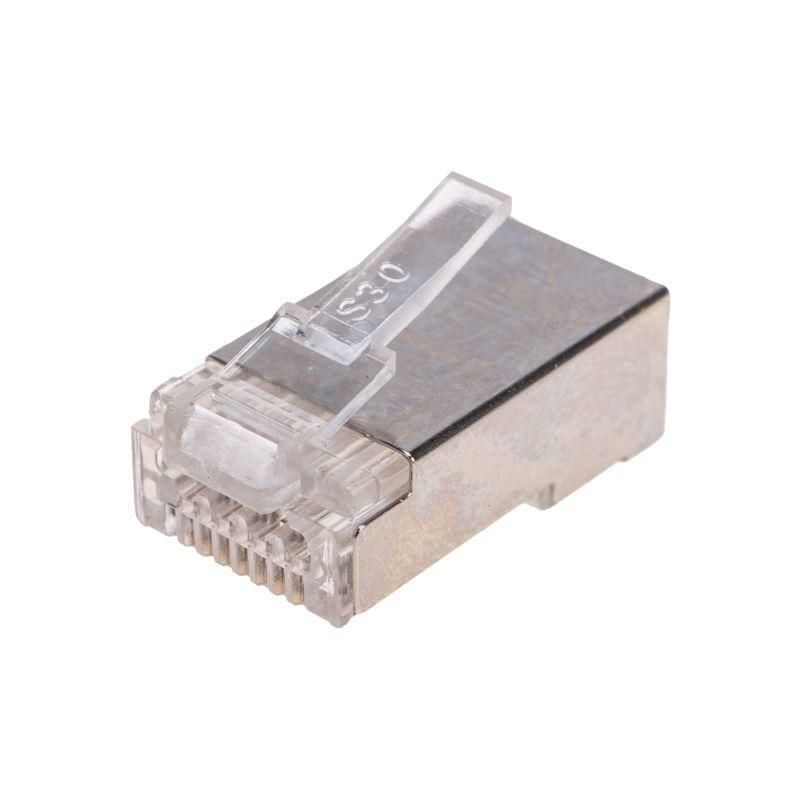

Разъем сквозной FTP RJ-45(8P8C) кат.6 Rexant 05-1029 MEET

Разъем сквозной FTP RJ-45(8P8C) категория 6 от Rexant (арт. 05-1029) - это надежный штекер для создания стабильного проводного соединения в локальных сетях. Подходит для обжима кабеля категории 6 с экранированием, обеспечивает высокую скорость передачи данных и устойчивость к помехам.

Назначение и область применения

Разъем сквозной FTP RJ-45(8P8C) категория 6 используется для подключения сетевого оборудования через кабель UTP/FTP категории 6. Применяется там, где требуется стабильная связь с минимальными потерями сигнала: компьютеры, серверы, сетевые коммутаторы, патч-панели, маршрутизаторы, IP-камеры, VoIP-телефоны и другие устройства с интерфейсом 8P8C.

Технические характеристики

• Тип: штекер (разъём для кабеля)
• Количество контактов: 8P8C (8 контактов, 8 положений)
• Категория: Cat 6 - поддерживает скорости до 1 Гбит/с на расстоянии до 100 м
• Экранирование: FTP (фольгированная оплетка) - защищает от внешних ЭМП
• Способ подключения: обжим - требует инструмента
• Диапазон AWG: 23–26 - совместим с большинством медных кабелей категории 6
• Подходит для многопроволочных жил: да - обеспечивает надёжный контакт даже с гибкими кабелями
• Покрытие контактов: техническое золото 3 мкм - снижает сопротивление, предотвращает окисление
• Цвет корпуса: прозрачный - позволяет контролировать правильность заправки жил

Совместимость и монтаж

Разъем сквозной FTP RJ-45(8P8C) категория 6 совместим с кабелями категории 6 с фольгированным экраном (FTP). Для установки необходим обжимной инструмент - обычный клещи для RJ-45 не подходят, так как разъем имеет сквозную конструкцию и требует точного давления на все контакты одновременно.

При монтаже важно:

• Правильно расположить жилы по цветовой схеме T568A или T568B
• Завести кабель до упора - чтобы каждая жила достигала своего контакта
• Убедиться, что экранирующая фольга находится под зажимом корпуса - иначе теряется защита от помех
• Использовать только инструмент с матрицей для Cat 6 - он обеспечивает нужное усилие и точность

Безопасность и стандарты

Разъем соответствует требованиям к категории 6 и рекомендациям ISO/IEC 11801. Материалы корпуса - самозатухающий пластик, безопасный при работе в закрытых помещениях. Наличие золотого покрытия контактов исключает риск перегрева при длительной нагрузке.

Преимущества

• Высокая пропускная способность благодаря категории 6 и золотому покрытию
• Защита от электромагнитных помех - фольгированная оболочка кабеля сохраняет целостность сигнала
• Прозрачный корпус - позволяет визуально проверить правильность заправки жил до обжима
• Сквозная конструкция - упрощает монтаж, снижает вероятность перепутать порядок жил
• Поддержка многопроволочных жил - идеален для гибких кабелей в подвижных системах

Ограничения применения

• Не подходит для кабелей категории ниже 5e - потеряются преимущества Cat 6
• Не предназначена для использования без обжимного инструмента - попытки вручную затянуть контакты приведут к плохому соединению
• Не следует использовать в условиях постоянного вытягивания кабеля - разъем не рассчитан на частые изгибы, как в шнурах питания
• Не совместим с неэкранированными (UTP) кабелями без фольги - экранирование будет бесполезным, а контакт может стать источником помех

Примеры использования

• Подключение рабочих станций к сети офиса через патч-панель
• Монтаж кабелей между серверами и коммутаторами в серверной комнате
• Установка IP-камер в системах видеонаблюдения с длинными линиями
• Создание временных сетей на стройплощадках с использованием гибкого FTP-кабеля

Практические советы

• Перед обжимом всегда проверьте последовательность жил - один неверный контакт нарушает всю связь
• Не снимайте слишком много изоляции - оставьте 10–12 мм, чтобы не нарушить баланс пар
• После обжима протестируйте разъем тестером - особенно важен контроль пар и экранирования
• Храните разъемы в сухом месте - хотя они герметичны, влага может попасть внутрь при неправильном монтаже
• Для массового монтажа используйте набор с несколькими разъемами Rexant 05-1029 - экономит время и снижает риск ошибок
