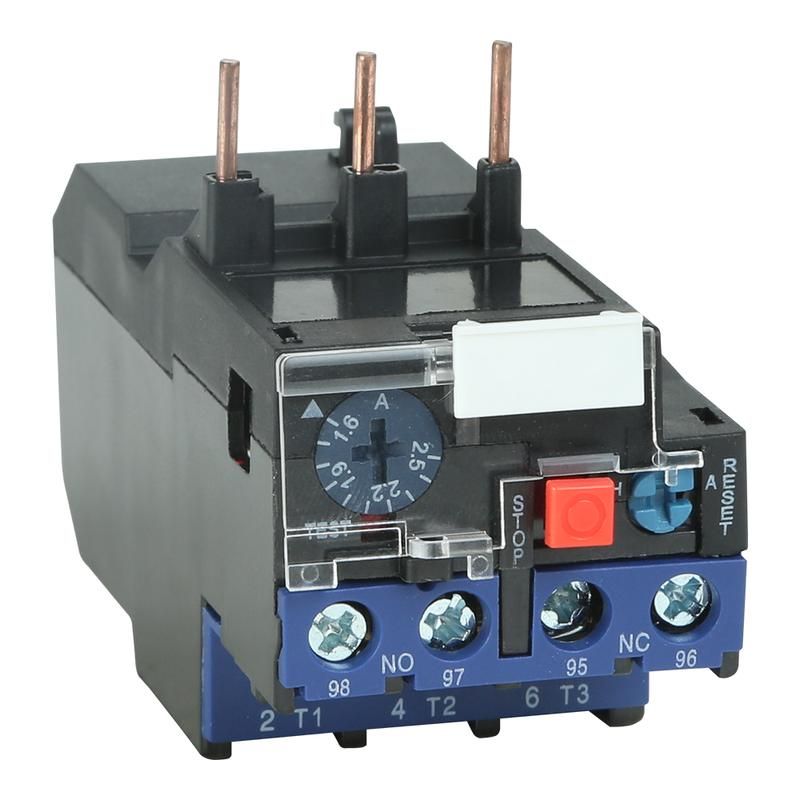

Реле тепловое OptiStart E LRE05-32A-(0,63-1A) | 330317 КЭАЗ

Реле тепловое OptiStart E LRE05-32A-(0,63-1A) от КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Устройство совмещается с контакторами для создания компактных решений управления и безопасности в промышленных системах.

Назначение и область применения

Реле тепловое OptiStart E LRE05-32A-(0,63-1A) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, затяжного пуска или заклинивания ротора. При обрыве одной из фаз реле отключает цепь немедленно, независимо от установленного порога тока.

Подходит для использования в системах с частыми пусками и высокой механической нагрузкой: грузоподъёмники, лифты, краны, насосы, вентиляторы, тепловые завесы, печи, станки, системы АВР и осветительные установки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях промышленного типа
• Номинальный ток: 32 А - максимальный ток, который может проходить через основные контакты без повреждения
• Диапазон регулировки тока срабатывания: 0,63–1 А - настраивается под мощность защищаемого двигателя
• Номинальная мощность двигателя: 0,25 кВт - рекомендованная мощность для точной настройки в этом диапазоне
• Количество нормально открытых (НО) контактов: 3 - используются для сигнализации или управления внешними устройствами
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для отключения цепи питания при аварии
• Класс защиты: CLASS 10A - время срабатывания при 7,2-кратном токе не более 10 секунд; обеспечивает быстрое реагирование на критические перегрузки
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов больше 12,5 мм, но не защищён от воды и пыли
• Исполнение: Открытое - корпус не герметичен, требует установки в щите или защищённой зоне
• Способ монтажа: Непосредственное крепление - устанавливается прямо на DIN-рейку
• Тип присоединения: Винтовое соединение - провода фиксируются болтами, что гарантирует надёжный контакт

Совместимость и монтаж

OptiStart E LRE05-32A-(0,63-1A) совместим с контакторами серии KЭАЗ, в том числе с моделями LC1D, LA9D и аналогичными. Монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения главной цепи используйте провода сечением до 2,5 мм2 - оптимально для токов до 32 А. Подключение осуществляется через винтовые зажимы: плотно затягивайте, но без перегрузки, чтобы не повредить пластиковые элементы.

Учитывайте посадочные размеры: устройство занимает одну ширина модуля на рейке. Не устанавливайте рядом с источниками сильного нагрева - температура окружающей среды должна быть в пределах –25…+60 C.

Безопасность и стандарты

Реле соответствует требованиям IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для работы в промышленных условиях. Класс защиты CLASS 10A гарантирует соответствие международным нормам по времени срабатывания при перегрузках.

Преимущества

• Мгновенное отключение при обрыве фазы - даже если ток ниже порога уставки
• Высокая точность срабатывания благодаря классу 10A - меньше ложных срабатываний
• Гибкая настройка тока (0,63–1 А) - позволяет точно адаптировать под маломощные двигатели
• Чёткий визуальный индикатор состояния - легко определить причину отключения
• Простая замена - не требуется перепрограммирование или сложная калибровка

Ограничения применения

• Не предназначен для защиты однофазных двигателей - только трёхфазные
• IP20 не допускает использование во влажных, пыльных или наружных условиях - обязательно помещать в распределительный щит
• Не подходит для частотных преобразователей - реле не реагирует на искажённые формы тока
• Максимальная рабочая температура +60 C - при превышении возможны отказы
• Не имеет функции самовозврата после срабатывания - необходимо вручную перевести рычаг в положение “Reset”

Примеры использования

• Лифт: защита двигателя подъёмника от перегрузки при наборе массы
• Циркуляционный насос: предотвращение выхода из строя при заклинивании крыльчатки
• Вентиляция в цеху: отключение при перекосе фаз, вызванном несимметричной нагрузкой
• Автоматический ввод резерва (АВР): контроль за работой резервного двигателя
• Тепловая завеса: защита от длительной работы при забитом воздуховоде

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 0,63–1 А - если двигатель выше 0,25 кВт, выбирайте другую модель
• Настройку тока срабатывания выполняйте при выключенном питании - используйте отвертку для поворота регулировочного колесика
• После срабатывания всегда проверяйте причину: перегрузка, обрыв фазы или механическая неисправность
• Не устанавливайте рядом с силовыми кабелями большой мощности - помехи могут влиять на работу чувствительных элементов
• Регулярно проверяйте состояние винтовых зажимов - ослабление контакта вызывает нагрев и ложные срабатывания
• Для удобства обслуживания используйте реле с индикатором срабатывания - он показывает, была ли причина перегрузка или обрыв фазы
