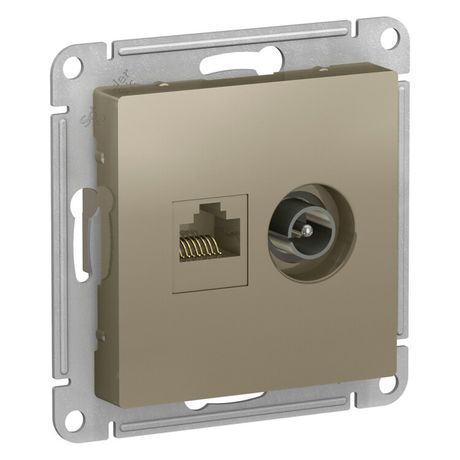

Механизм розетки 2-м ATLAS DESIGN комп. RJ45 кат.5E+TV шампань SchE ATN000589 APC

Розетка двойная компьютерная + телевизионная SE (Потенциал) артикул atn000589 - компактный механизм серии AtlasDesign для одновременного подключения сети Ethernet и телевизионного сигнала. Подходит для установки в жилых и офисных помещениях, где требуется организованное подключение оборудования без лишних проводов.

Назначение и область применения

Розетка двойная компьютерная + телевизионная SE (Потенциал) предназначена для подключения одного устройства через интерфейс RJ45 (компьютер, маршрутизатор, IPTV-приставка) и одного телевизионного устройства (ТВ, спутниковый приемник) через коаксиальный разъем. Механизм используется там, где важно сохранить чистоту стеновой поверхности - например, за телевизором, на рабочем месте или в домашнем медиацентре. Применяется в новых и реконструируемых объектах с внутренней проводкой.

Технические характеристики

• Тип разъемов: один RJ45 категории 5E, один TV (коаксиальный)
• Номинальный ток: 0,35 А - рассчитана только на слаботочные сигналы, не для питания устройств
• Частотный диапазон: 5–862 МГц - обеспечивает передачу цифрового ТВ-сигнала, включая DVB-T/T2 и спутниковое вещание
• Максимальное сечение кабеля: до 4 мм2 - позволяет использовать стандартные медные кабели CAT5e и RG-6
• Степень защиты: IP20 - защита от прикосновения пальцами, не предназначена для влажных помещений
• Материал корпуса: ABS-пластик - устойчив к механическим повреждениям и выгоранию от света
• Цвет: шампань - матовая фактура, сочетается с большинством интерьерных решений
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с температурой от −25C до +40C
• Количество постов: 2 - занимает два стандартных модульных места в монтажной коробке

Совместимость и монтаж

Механизм совместим со всеми стандартными монтажными коробками глубиной от 40 мм. Крепление осуществляется винтовым зажимом на усиленных лапках - обеспечивают плотную фиксацию даже в старых коробках с расшатанными отверстиями. Для монтажа требуются: плоская отвертка, подготовленные кабели CAT5e и RG-6 с предварительно установленными разъемами. Нельзя использовать с кабелями меньшего сечения (менее 0,5 мм2), так как контакт будет нестабильным. Розетка работает только в составе системы с внешним источником питания - сама не преобразует и не усиливает сигнал.

Безопасность и стандарты

Изделие соответствует техническим условиям ФЕАТ.434620.053 ТУ. Не имеет сертификата соответствия ГОСТ Р 50571 для силовых розеток - не следует путать с обычными розетками 220 В. Разъемы RJ45 и TV не предназначены для высоких напряжений. Электробезопасность обеспечивается конструкцией: все контакты изолированы, открытые части недоступны после установки.

Преимущества

• Объединяет две функции в одном элементе - экономит место и снижает количество точек входа в стену
• Высокая надежность контактов благодаря усиленным лапкам и качественному пластиковому корпусу
• Поддержка стандарта Category 5E - гарантирует скорость передачи данных до 1 Гбит/с при использовании качественных кабелей
• Эстетичный дизайн: матовый шампань цвет не бросается в глаза и хорошо маскирует следы от пальцев

Ограничения применения

• Не предназначена для подключения мощных устройств - максимальный ток 0,35 А исключает питание через этот механизм
• Не подходит для установки в ванных комнатах, кухнях и других местах с повышенной влажностью из-за IP20
• Не содержит встроенной защиты от перегрузок или помех - необходимо применять внешние фильтры при наличии сильных электромагнитных помех
• Несовместима с HDMI, USB, аудиоразъемами - только RJ45 и TV

Примеры использования

• За телевизором: подключение антенного кабеля и LAN-провода от роутера для Smart-TV
• На рабочем столе: организация точки доступа для ПК и IP-камеры
• В системе “умный дом”: подключение терморегулятора с Ethernet-интерфейсом и видеодомофона
• В учебных классах: подключение проектора и компьютера через одну точку

Практические советы

• Перед монтажом проверьте, что кабели подходят по диаметру - слишком толстый кабель не войдет в зажим
• При прокладке кабеля CAT5e соблюдайте минимальный радиус изгиба - не менее 4 диаметров кабеля, чтобы не нарушить экранирование
• Не используйте удлинители между розеткой и оборудованием - это снижает качество сигнала
• Для долговечности работы рекомендуется использовать кабели с экраном (STP) при наличии рядом силовых проводов
• При замене старой розетки убедитесь, что новая модель точно соответствует типу монтажной коробки - система AtlasDesign требует стандартной глубины 40–45 мм
