Адаптер оптический SC/APC simplex - 09-0106 Net.on

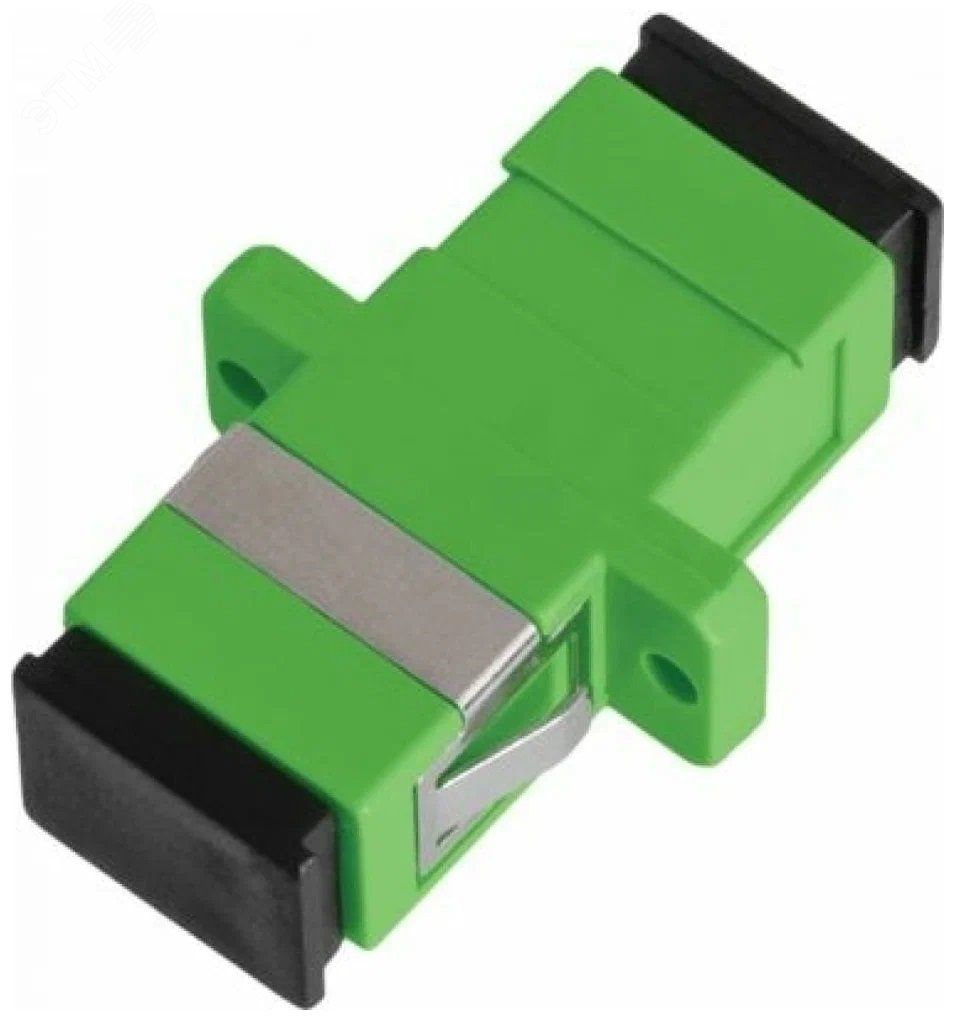

Адаптер оптический SC/APC simplex от SUPRLAN (артикул 09-0106) предназначен для точечного соединения двух оптических волокон с разъёмами SC/APC - обеспечивает минимальную потери сигнала при передаче данных через волоконно-оптические линии.

Назначение и область применения

Адаптер оптический SC/APC simplex используется для временного или постоянного соединения двух оптических кабелей с коннекторами SC/APC. Применяется в телекоммуникациях, сетях FTTH, на объектах связи, где важна низкая отражательная способность - например, в системах GPON, CATV, высокоскоростной передаче данных. Подходит для установки в распределительных щитах, патч-панелях и настенных терминалов.

Технические характеристики

• Тип изделия: оптический адаптер
• Тип разъёма: SC/APC - одиночный (simplex), с углом уплотнения 8° для снижения отражений
• Цвет корпуса: зелёный - стандартизированная маркировка для APC-коннекторов
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Фиксация коннекторов: внутренние защелки - обеспечивают надёжное удержание без дополнительных элементов
• Выемки под ключ: наличие пазов для правильной ориентации коннекторов при подключении

Совместимость и монтаж

Адаптер оптический SC/APC simplex совместим исключительно с оптическими шнурами, оснащёнными коннекторами типа SC/APC. Не работает с SC/UPC, LC, FC или другими типами разъёмов. Монтаж выполняется путём вставки адаптера в соответствующий слот патч-панели, стеновой рамки или модульного блока. Установка требует аккуратного введения коннекторов - важно соблюдать угол фибры, чтобы не повредить торец волокна.

Преимущества

• Зелёный цвет корпуса позволяет легко отличить APC-соединения от UPC - предотвращает ошибки при сборке
• Защелки внутри корпуса обеспечивают плотное и долговечное соединение без люфта
• Выемки под ключ гарантируют правильную ориентацию коннекторов - снижают риск перекоса и повреждения
• Низкий уровень обратного отражения благодаря углу APC - идеально для аналоговых сигналов и PON-сетей

Ограничения применения

• Не предназначена для многомодового волокна с разъёмами других типов - только SC/APC
• Не рассчитана на частые подключения/отключения - длительная эксплуатация возможна при условии бережного обращения
• Не подходит для внешней установки без защиты - материал корпуса не имеет IP-защиты
• Не используйте с коннекторами, имеющими повреждённые или грязные торцы - это вызывает повышенные потери сигнала

Примеры использования

• Подключение оптоволоконного кабеля от провайдера к ONT-устройству в квартире
• Соединение двух участков волоконно-оптической сети в распределительном шкафу
• Интеграция в патч-панель на серверной площадке для организации каналов GPON
• Тестирование и диагностика линий связи в лабораторных условиях

Практические советы

• Перед подключением всегда проверяйте торец коннектора - используйте микроскоп или оптический детектор для контроля чистоты
• Убедитесь, что направление ключа на коннекторе совпадает с выемкой на адаптере - это предотвратит перекос и повреждение
• Не затягивайте коннекторы слишком сильно - достаточно легкого щелчка защелки
• Храните адаптер в защитной крышке, когда он не используется - пыль и грязь увеличивают потери сигнала
• При замене оборудования - сверьте тип разъёма: SC/APC ≠ SC/UPC, даже если они внешне похожи
