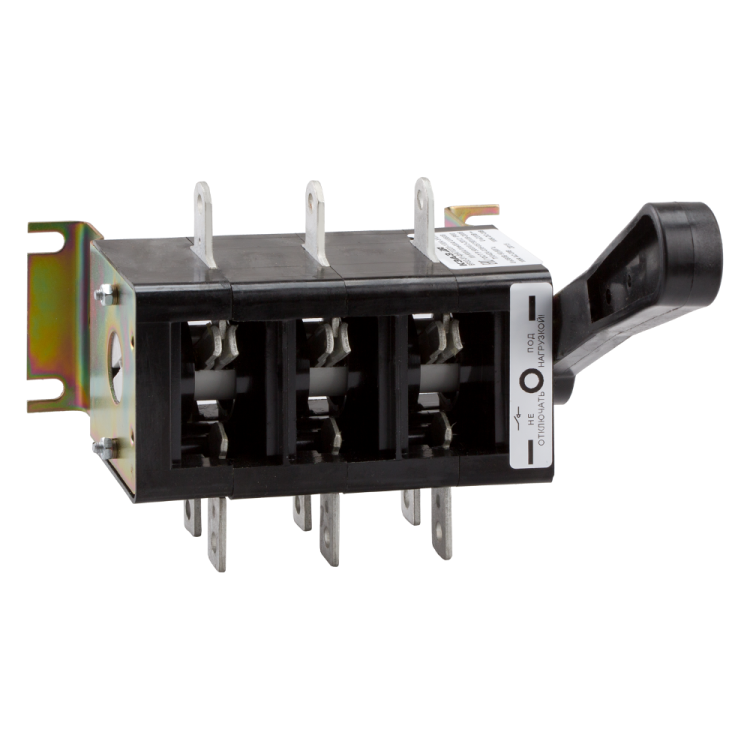

Выключатель-разъединитель ВР32-31Ф-А70220 100А 380В IP00 КЭАЗ (Курский электроаппаратный завод) 110200

Выключатель-разъединитель ВР32-31Ф-А70220-100А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и коммутационного аппарата, подходит для частых операций в промышленных сетях переменного и постоянного тока. Артикул ВР32-31Ф-А70220-100А-УХЛ3 соответствует сериям ВР-32 и используется там, где требуется надёжное механическое отключение цепи.

Назначение и область применения

Выключатель-разъединитель ВР32-31Ф-А70220-100А-УХЛ3 предназначен для ручного отключения и включения электрической цепи под нагрузкой, а также для создания видимого разрыва в цепи при обслуживании оборудования. Устройство применяется в качестве:

• сервисного выключателя - для отключения питания перед техобслуживанием;
• устройства аварийной остановки - для быстрого отключения в экстренных ситуациях;
• предохранительного выключателя - для обеспечения безопасности при работе с оборудованием.

Используется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с нагрузкой до 100 А. Подходит для систем с частотой 50/60 Гц и напряжением до 660 В переменного или постоянного тока.

Технические характеристики

• Количество полюсов: 3 - позволяет отключать все фазы одновременно.
• Номинальный ток: 100 А - максимальный рабочий ток при нормальных условиях.
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу в сетях до этого уровня.
• Условный ток короткого замыкания: 8 кА - способен выдерживать кратковременные перегрузки без повреждений.
• Номинальная мощность AC-3: 40 кВт - рассчитан на управление двигателями этой мощности.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - не имеет внешней защиты; требует установки внутри закрытого шкафа.
• Тип подключения: винтовые зажимы - совместимы с кабелями до 50 мм2.
• Род тока: переменный и постоянный - универсальное применение в различных типах цепей.
• Габариты корпуса: 107,5×120×162 мм - компактный размер для плотной укладки в щите.
• Частота: 50/60 Гц - адаптирован для сетей России и стран с аналогичными стандартами.

Совместимость и монтаж

Выключатель-разъединитель ВР32-31Ф-А70220-100А-УХЛ3 монтируется на монтажную плату в распределительном щите. Подходит для фронтального монтажа - рычаг доступен для управления с лицевой стороны. Для установки необходима подготовленная панель с отверстием подходящего размера. Несменная рукоятка фиксируется жёстко, что исключает случайное отключение, но требует точного расположения в щите.

Зажимы предназначены для проводов сечением до 50 мм2. Перед подключением проверьте соответствие сечения кабеля и момент затяжки винтов - переусиливать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31Ф-А70220-100А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Продукт внесён в реестр радиоэлектронной продукции под кодом РЭ-2497/20. Устройство прошло испытания на механическую прочность, термическую стойкость и электрическую целостность при коротком замыкании.

Преимущества

• Надёжное механическое отключение - создаёт явный разрыв цепи, обязательный для работ под напряжением.
• Высокая коммутационная способность - выдерживает 100 А при частых включениях/выключениях.
• Универсальность по роду тока - работает как в переменном, так и в постоянном токе.
• Совместимость со стандартными щитами - габариты позволяют легко интегрировать в существующие решения.
• Необходимость в защите от внешних воздействий решается установкой в закрытом шкафе - снижает риск травм и коротких замыканий.

Ограничения применения

• Степень защиты IP00 - **нельзя использовать вне закрытого щита** - открытый монтаж опасен!
• Несменная рукоятка - невозможно заменить на другую форму или длину, что ограничивает варианты размещения.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузок или коротких замыканий, требует установки с предохранителем или автоматом.
• Не рекомендован для частого ручного включения/отключения более 10–15 раз в день - возможна усталость механизмов.

Примеры использования

• Отключение питания станка перед заменой режущего инструмента.
• Авторизированное отключение конвейера при аварии - кнопка “стоп” рядом с щитом.
• Обеспечение видимого разрыва при ремонте силовой части насосной установки.
• Разделение участков сети в распределительном щите для удобства диагностики.

Практические советы

• Выбирая место установки, учтите, что рычаг должен быть свободно доступен - минимум 10 см свободного пространства спереди.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах и частых операциях.
• Не используйте этот аппарат как основную защиту от КЗ - всегда дополняйте его автоматическим выключателем или предохранителем.
• При сборке щита соблюдайте порядок: сначала подключите входные кабели, потом - выходные, после чего включайте устройство.
• Для работы в условиях повышенной влажности (УХЛ3) убедитесь, что внутренняя часть щита герметична и не подвержена конденсату.
