Шина нулевая Ni ШНИ-6х9-14-У2-С на двух угловых изоляторах IEK YNN10-14-C2-K07-N

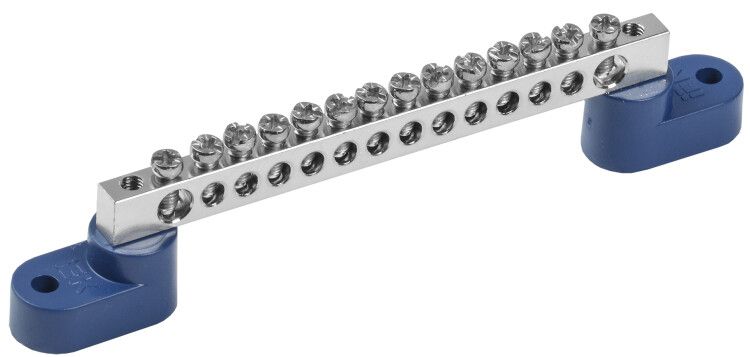

Шина нулевая на двух угловых изоляторах Ni ШНИ-6х9-14-У2-С от IEK предназначена для надёжного распределения нулевого и защитного проводника в распределительных щитах. Латунная шина с никелированным покрытием обеспечивает долгий срок службы даже в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Шина ШНИ-6х9-14-У2-С используется для коммутации нулевых (N) и защитных (PE) проводников в электрических щитах. Подходит для установки в распределительных устройствах жилых, промышленных и коммерческих объектов. Может применяться для подключения проводов сечением 16 мм2. Никелированная поверхность делает её устойчивой к коррозии - идеально для помещений с высокой влажностью, например, котельных, насосных станций, пищевых цехов.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 100 А
• Количество контактных точек: 14
• Поддерживаемое сечение провода: 16 мм2
• Материал шины: латунь
• Покрытие: никелированное
• Изоляторы: самозатухающий пластик
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90%
• Срок службы: 15 лет

Совместимость и монтаж

Шина ШНИ-6х9-14-У2-С монтируется на DIN-рейку стандартной ширины 35 мм. Каждый контакт рассчитан на один провод сечением 16 мм2. Для подключения используйте клеммы с зажимом, соответствующим указанному сечению. Убедитесь, что все провода зачищены на длину 8–10 мм. Не перетягивайте винты - это повредит латунную шину. Максимальное количество одновременно подключённых проводов - 14, как указано в спецификации.

Безопасность и стандарты

Конструкция соответствует требованиям к электроустановкам в помещениях с нормальной средой. Самозатухающие изоляторы снижают риск распространения пламени при аварийном нагреве. Никелирование увеличивает электрическую стойкость и предотвращает окисление контактов. Продукт сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Высокая коррозионная стойкость благодаря никелированному покрытию
• Стабильный контакт при длительной нагрузке 100 А
• Удобство сборки: 14 точек подключения на одной шине
• Пластиковые изоляторы обеспечивают безопасную изоляцию и удерживают шину на рейке
• Срок службы 15 лет - снижает необходимость замены в течение всего срока эксплуатации щита

Ограничения применения

• Не предназначен для подключения проводов сечением больше 16 мм2 - возможен перегрев и потеря контакта
• Не рекомендуется использовать в средах с постоянным воздействием открытого огня или химически активных паров (например, кислотных испарений)
• Запрещено монтировать в местах с частыми ударными нагрузками - изоляторы могут треснуть
• Не применяется как фазная шина - только для N и PE

Примеры использования

• Щиты освещения в многоэтажных домах
• Распределительные пункты на производстве (конвейеры, компрессоры)
• Аварийные системы питания (UPS-щиты)
• Объекты с высокой влажностью: бассейны, теплицы, холодильные камеры

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - только 16 мм2 допустимо
• При использовании в агрессивной среде регулярно осматривайте контакты на наличие налёта - никелирование замедляет коррозию, но не исключает её полностью
• Не смешивайте эту шину с другими типами (например, медными без покрытия) в одном щите - это может вызвать гальваническую коррозию
• Для удобства обслуживания выделяйте место рядом с шиной ШНИ-6х9-14-У2-С для маркировки каждого вывода
• Артикул ynn10-14-c2-k07-n совпадает с моделью ШНИ-6х9-14-У2-С - сверьте номер при заказе
