Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-4-У2-Ж | YNN10-69-4C2-K05 IEK

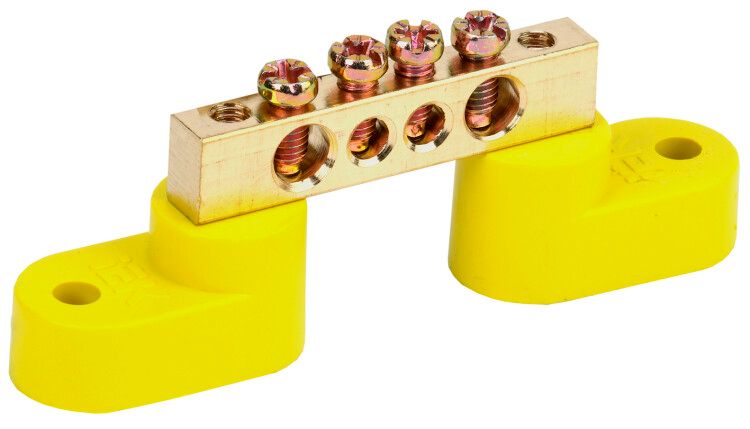

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-4-У2-Ж от IEK предназначена для надёжного соединения защитных и рабочих нулевых проводников в распределительных щитах. Эта модель обеспечивает устойчивую передачу тока до 100 А, защищает от случайного контакта благодаря изоляции и рассчитана на длительную эксплуатацию в условиях промышленной автоматизации.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-4-У2-Ж используется для коммутации нулевых защитных (PE) и нулевых рабочих (N) проводников в силовых и распределительных щитах. Применяется в системах TN-S и TN-C-S, где требуется физическое разделение N и PE после входа в щит. Подходит для установки в промышленных, жилых и коммерческих объектах: на заводах, в ТП, ЖКХ, торговых центрах.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 380 В
• Материал: латунь - высокая проводимость и коррозионная стойкость
• Количество контактных точек: 4
• Толщина шины: 15 мм - обеспечивает механическую прочность и теплоотвод
• Диапазон сечений подключаемых проводов: до 16 мм2
• Температурный режим: от -40 C до +50 C - работает в холодных и жарких помещениях
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от других шин, соответствует ГОСТ
• Отделка поверхности: необработанная - сохраняет естественные свойства латуни, не требует покраски
• Тип монтажа: на монтажную плату с использованием угловых изоляторов

Совместимость и монтаж

Шина ШНИ-6х9-4-У2-Ж крепится исключительно через два угловых изолятора - это гарантирует гальваническую развязку от корпуса щита. Монтаж выполняется на металлическую или композитную панель щита с помощью болтов, проходящих через отверстия в изоляторах. Не совместима с DIN-рейкой - для её установки нужна сплошная основа. Для подключения медных многожильных проводов сечением до 16 мм2 обязательно используйте наконечники-гильзы. Это предотвращает перелом жил и снижает переходное сопротивление.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60439. Изоляция обеспечивает защиту от случайного прикосновения к токоведущим частям. Цветовое исполнение (жёлтый) соответствует нормам маркировки заземляющих элементов. Наличие изоляционных опор делает возможным применение в условиях повышенной влажности и запылённости.

Преимущества

• Высокая теплостойкость латуни позволяет выдерживать кратковременные перегрузки без деформаций
• Чёткая разметка и четыре контакта позволяют организовать групповое заземление нескольких цепей
• Угловые изоляторы обеспечивают надёжную изоляцию даже при вибрациях и ударных нагрузках
• Длительный срок службы - 15 лет - снижает затраты на обслуживание
• Не требует специальных инструментов для монтажа - достаточно обычного набора слесаря

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует жесткой монтажной платы
• Подходит только для проводов до 16 мм2; более толстые кабели потребуют другой модели
• Не имеет защиты от внешних воздействий (IP-класс не указан); не применяется вне закрытых щитов
• Не рекомендуется использовать в средах с агрессивными химикатами - не имеется антикоррозийного покрытия

Примеры использования

• Заземление всех автоматических выключателей в этажном щите многоэтажного дома
• Объединение защитных проводников от насосов, вентиляторов и конвейеров на производстве
• Центральный узел PE в распределительном щите ТП 6(10)/0,4 кВ
• Формирование группы заземления для оборудования с частотным регулированием

Практические советы

• Перед монтажом проверьте, что толщина панели щита достаточна для плотного прилегания шины - минимальная толщина 1,5–2 мм
• Используйте болты M6 или M8 с гроверами и шайбами - это предотвратит самопроизвольное ослабление
• При подключении проводов с наконечниками - затягивайте моментом 1,5–2,5 Нм, чтобы не повредить резьбу
• После сборки проверьте целостность изоляции и отсутствие зазоров между шиной и контактами
• Шина ШНИ-6х9-4-У2-Ж от IEK - один из самых распространённых решений в каталоге IEK для заземления; всегда сверяйте артикул ynn10-69-4c2-k05 при заказе
