Шнур оптический FOP(d)-9-FC/APC-LC/UPC-1m duplex FC/APC-LC/UPC 9/125 sm 1м LSZH Cabeus 8081c

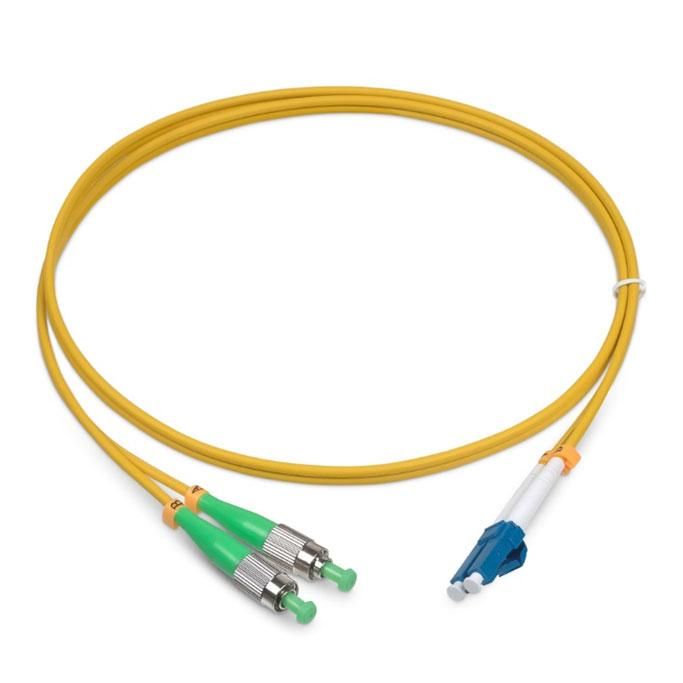

Шнур оптический duplex 1м FC/APC-LC/UPC 9/125 sm LSZH от Cabeus - это двухволоконный патч-корд с высокоточным APC-соединением на одном конце и UPC-коннектором LC на другом, предназначенный для надёжной передачи сигналов в оптоволоконных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Шнур оптический duplex 1м FC/APC-LC/UPC 9/125 sm LSZH используется для подключения активного оборудования в оптических сетях: серверов, маршрутизаторов,OLT-устройств, оптических приемопередатчиков. Применяется в распределительных шкафах, кроссах, центральных офисах операторов связи и на объектах с требовательными требованиями к потере отражений - например, в FTTH, GPON, CATV системах. Подходит для одноволоконной передачи данных в обоих направлениях за счёт двух отдельных волокон.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - поддерживает дальние расстояния до 40+ км
• Количество волокон: 2 (duplex) - два независимых канала для передачи и приёма
• Разъёмы: FC/APC (на одном конце) + LC/UPC (на другом) - совмещают низкую отражающую способность и удобство подключения
• Оболочка кабеля: LSZH (безгалогенная) - не выделяет токсичных газов при горении
• Цвет оболочки: жёлтый - стандартная цветовая маркировка для одномодового волокна
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях
• Буферное покрытие волокон: 3 мм - обеспечивает механическую прочность при монтаже

Совместимость и монтаж

Шнур оптический duplex 1м FC/APC-LC/UPC 9/125 sm LSZH совместим с любым оборудованием, имеющим порты FC/APC или LC/UPC. Коннектор FC/APC имеет зелёную фиксирующую крышку - отличается углом затирания 8°, что минимизирует отражения. LC/UPC - компактный, легко вставляется в плотные панели. Монтаж не требует специального инструмента: просто введите коннекторы в соответствующие порты до щелчка. Убедитесь, что разъёмы не перепутаны: FC/APC всегда подключается к стороне с низким уровнем отражений (например, к PON-портам), а LC/UPC - к обычному SFP-модулю.

Безопасность и стандарты

Кабель изготовлен из материалов, свободных от галогенов (LSZH), что соответствует нормам безопасности для помещений с ограниченной вентиляцией - офисов, серверных, метро, больниц. Соответствует требованиям IEC 60794-1-2 и TIA-568. Наличие маркировки полярности позволяет точно определять направление передачи сигнала, исключая ошибки при сборке.

Преимущества

• FC/APC снижает уровень отражённого света до –60 дБ - идеально для аналоговых и высокоскоростных цифровых систем
• LC/UPC обеспечивает плотное соединение в компактных модульных панелях
• LSZH-оболочка повышает пожарную безопасность и снижает риск распространения дыма
• Индивидуальная упаковка каждого патч-корда гарантирует чистоту коннекторов до момента установки
• Маркировка полярности предотвращает неверное подключение

Ограничения применения

• Не предназначен для использования вне помещений - отсутствует водо- и UV-защита
• Не рекомендован для частой перебортовки или перемещения - многократные изгибы могут повредить волокна
• Не совместим с устройствами, требующими SC или ST разъёмов - требуется переходник
• Длина 1 м ограничивает применение в длинных трассах - для более удалённых соединений выбирайте патч-корды 3–5 м

Примеры использования

• Подключение OLT-устройства в GPON-сети к оптическому кроссу через FC/APC
• Соединение SFP-модуля в коммутаторе с линейным портом на панели через LC/UPC
• Запитка оптического усилителя EDFA в телекоммуникационном шкафу
• Локальное тестирование оборудования с использованием эталонного патч-корда

Практические советы

• Перед подключением проверьте чистоту коннекторов - используйте специальный оптический микроскоп или очиститель
• Учитывайте посадочные размеры: FC/APC требует больше места вокруг порта из-за винтовой фиксации
• Не перегибайте кабель радиусом менее 30 мм - это вызывает потери сигнала
• При замене старого патч-корда сохраняйте тип коннекторов: FC/APC нельзя менять на FC/PC - это увеличит отражения
• Храните в оригинальной упаковке до монтажа - защита от пыли продлевает срок службы коннекторов
