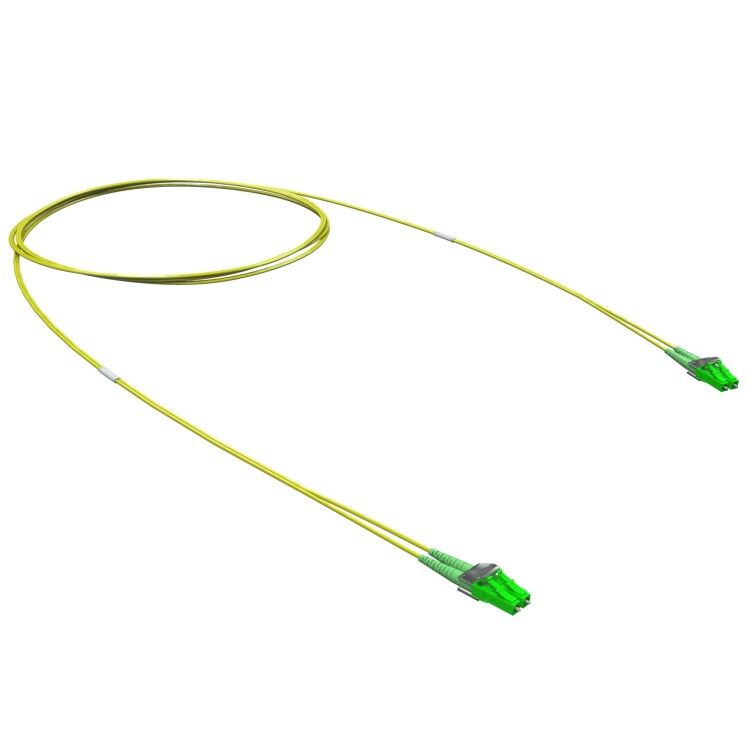

Оптический коммутационный шнур Duplex LC/APC-LC/APC, 9/125 (OS2), 1 м | RNPC9DLALA1 DKC ДКС

Оптический коммутационный шнур Duplex LC/APC-LC/APC 9/125 (OS2) 1 м от DKC IT - это двухволоконный патч-корд с угловой полировкой APC для высокоточных оптоволоконных соединений в сетях передачи данных. Артикул rnpc9dlala1 подходит для установки в центрах обработки данных, телекоммуникационных узлах и на промышленных объектах.

Назначение и область применения

Оптический коммутационный шнур Duplex LC/APC-LC/APC 9/125 (OS2) 1 м предназначен для соединения активного оборудования - таких как серверы, коммутаторы, оптические терминалы и трансиверы - в одномодовых оптоволоконных сетях. Благодаря типу полировки APC снижает уровень отражений сигнала, что особенно важно в системах с высокой чувствительностью, например, GPON, EPON, DWDM. Применяется в центрах обработки данных, операторских узлах связи, медицинском оборудовании и промышленной автоматике.

Технические характеристики

• Тип изделия: патч-корд (коммутационный шнур)
• Длина: 1 метр
• Тип разъёмов: LC-Duplex, оба конца - APC (угловая полировка)
• Количество волокон: 2 (дуплекс)
• Тип волокна: OS2, однорежимное, 9/125 мкм
• Диаметр кабеля: 1,8 мм
• Цвет оболочки: жёлтый (стандарт для одномодового волокна)
• Материал оболочки: безгалогенный компаунд (Low Smoke Zero Halogen - LSZH)
• Соответствие стандарту: ITU-T G.652.D

Совместимость и монтаж

Разъёмы LC/APC совместимы с любым оборудованием, поддерживающим стандартизованные LC-коннекторы с угловой полировкой. Установка требует аккуратного обращения: не перегибайте кабель радиусом менее 10 мм, избегайте резких нагрузок на разъёмы. Для подключения используйте защёлкивающиеся порты - фиксация осуществляется механическим замком. Обязательно проверьте соответствие типа полировки (APC) на обоих концах: использование UPC-разъёмов вместо APC вызывает потери сигнала и повреждение оборудования.

Безопасность и стандарты

Оболочка выполнена из безгалогенного компаунда, что исключает выделение токсичных газов при нагреве или возгорании. Соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты - офисов, метро, больниц, производственных зон. Кабель соответствует международному стандарту ITU-T G.652.D для одномодового волокна, обеспечивает стабильную работу на длинах волн 1310 нм и 1550 нм.

Преимущества

• Угловая полировка APC минимизирует отражения - до −60 дБ, что увеличивает дальность и качество сигнала в высокочастотных системах
• Безгалогенная оболочка безопасна для закрытых и людных помещений
• Жёлтый цвет легко отличить от многомодовых кабелей (оранжевые/бежевые), предотвращает ошибки при монтаже
• Компактный размер (1 м) идеален для внутренних соединений в стойках и распределительных щитах

Ограничения применения

Оптический коммутационный шнур Duplex LC/APC-LC/APC 9/125 (OS2) 1 м нельзя использовать в многомодовых сетях - он рассчитан только на одномодовое волокно. Также не подходит для подключения к устройствам с разъёмами UPC: несовпадение полировки приведёт к значительному затуханию сигнала. Не предназначается для прокладки вне помещений - отсутствует защита от УФ-излучения и механических воздействий окружающей среды.

Примеры использования

• Подключение OLT-оборудования к ONT в сети FTTH (GPON)
• Соединение модулей WDM-мультиплексора внутри оптической стойки
• Интерфейсы между маршрутизаторами и оптическими трансиверами SFP+ в центре обработки данных
• Линии связи в промышленных контроллерах с высокими требованиями к помехоустойчивости

Практические советы

• Перед подключением всегда осматривайте коннекторы - грязь или царапины на APC-поверхности снижают эффективность
• Используйте защитные колпачки при хранении и транспортировке - APC-полировка очень чувствительна к загрязнению
• При прокладке в стойках соблюдайте минимальный радиус изгиба - не менее 10 мм, чтобы не повредить волокно
• Артикул rnpc9dlala1 - оптимальный выбор для точечных соединений длиной до 1,5 м; для более длинных трасс выбирайте версии 2–5 м
• Проверяйте совместимость с оборудованием: некоторые старые модели трансиверов не поддерживают APC - требуется переходник или другой патч-корд
