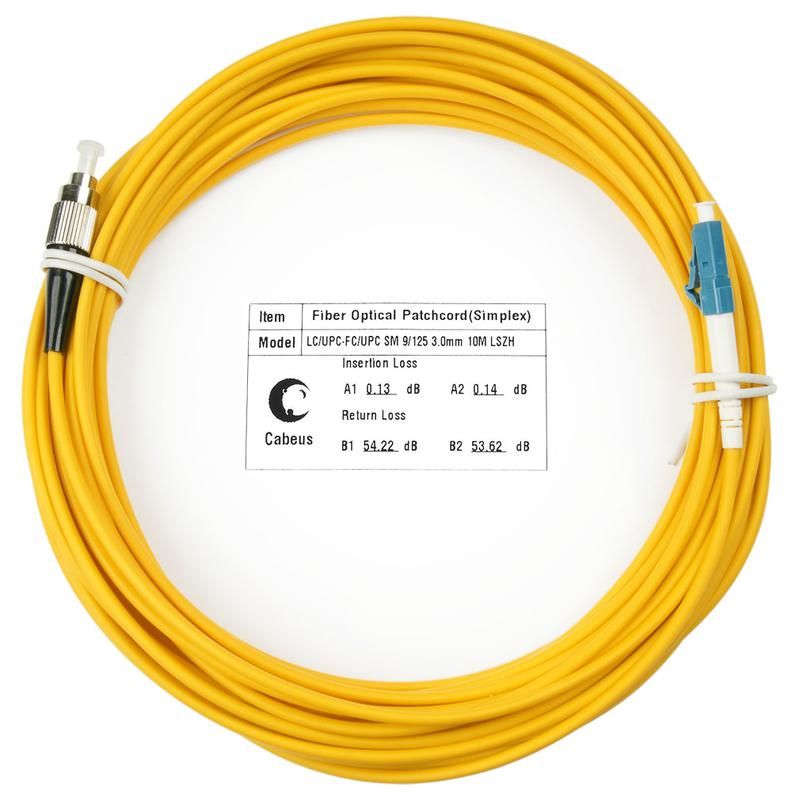

Шнур оптический FOP(S)-9-LC-FC-10M SIMPLEX LC-FC 9/125 SM 10м LSZH Cabeus 7511c

Шнур оптический simplex LC-FC 9/125 SM 10м LSZH - это одноволоконный патч-корд длиной 10 метров с коннекторами LC и FC, предназначенный для надёжного соединения оптического оборудования в телекоммуникационных системах. Произведён брендом Cabeus, артикулы 7511c и fop(s)-9-lc-fc-10m соответствуют требованиям к качеству и совместимости.

Назначение и область применения

Шнур оптический simplex LC-FC 9/125 SM 10м LSZH используется для передачи светового сигнала между активным оборудованием - например, между оптическим трансивером на сервере и распределительной панелью. Применяется в оптических кроссах, телекоммуникационных шкафах, центрах обработки данных, на участках связи с высокой помехоустойчивостью. Подходит для сетей FTTH, LAN, WAN и других систем, где требуется одно волокно с режимом single mode (SM).

Технические характеристики

• Тип волокна: Single Mode (SM), 9/125 мкм - оптимально для длинных дистанций и высоких скоростей передачи
• Длина: 10 метров - стандартная длина для внутренних соединений в шкафах и на стойках
• Коннекторы: LC (с одной стороны), FC (с другой) - LC - защёлкивающийся миниатюрный тип, FC - винтовой фиксирующийся, часто используемый в телекоммуникациях
• Количество волокон: 1 (simplex) - передача сигнала в одном направлении; для двунаправленной связи нужен duplex-шнур
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании, подходит для закрытых помещений
• Буферное покрытие: 3 мм - усиливает механическую прочность волокна
• Маркировка полярности: есть - позволяет легко определить направление прохождения светового сигнала

Совместимость и монтаж

Шнур оптический simplex LC-FC 9/125 SM 10м LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC подключается к модулям SFP/SFP+, коннектор FC - к патч-панелям, тестовым приборам и старому оборудованию. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы FC слишком сильно - это повредит волокно. Убедитесь, что коннекторы чистые перед подключением - даже микроскопическая пыль снижает качество сигнала.

Безопасность и стандарты

Изделие изготовлено в соответствии с международными стандартами качества на оптические соединения. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми - при горении выделяет минимальное количество дыма и не содержит галогенов, опасных для здоровья. Все экземпляры проходят заводскую проверку на потери на соединении и целостность волокна.

Преимущества

• Устойчивость к ЭМИ - оптика не реагирует на электромагнитные помехи
• Высокая пропускная способность - поддерживает скорости до 100 Гбит/с и выше
• Стабильность сигнала на длине 10 м - идеально для внутриобъектовой маршрутизации
• Защита от внешнего воздействия - LSZH-оболочка устойчива к химическим веществам и повышенной температуре
• Чёткая маркировка полярности - исключает ошибки при подключении

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует броня и UV-защита
• Не работает с многомодовыми системами (MMF) - волокно 9/125 требует точного согласования с источником и приёмником
• Не рекомендован для частых переподключений - FC-коннекторы имеют ограниченную долговечность фиксации
• Не подходит для подключения к устройствам с другими типами портов (например, ST, MPO) без переходников

Примеры использования

• Подключение оптического модуля SFP+ на сервере к патч-панели в телеком-шкафу через FC-порт
• Соединение оптического коммутатора с тестовым осциллографом для диагностики сети
• Работа в распределительной коробке на объекте с высокими требованиями к пожарной безопасности (офисы, больницы, метро)

Практические советы

• Перед установкой всегда проверяйте тип коннектора на обоих концах оборудования - LC и FC не взаимозаменяемы без адаптера
• Используйте капсулы для защиты коннекторов при хранении и транспортировке
• При прокладке не допускайте перегибов, скручивания и давления на кабель - это вызывает потери сигнала
• Для обслуживания системы с несколькими шнурами - используйте цветовую маркировку и этикетки, чтобы отличать LC-FC от других типов
• Артикул fop(s)-9-lc-fc-10m и 7511c - один и тот же продукт; при заказе указывайте любой из них
