Шнур оптический FOP(s)-9-FC/APC-FC/UPC-1.5m simplex FC/APC-FC/UPC 9/125 sm 1.5м LSZH Cabeus 8092c

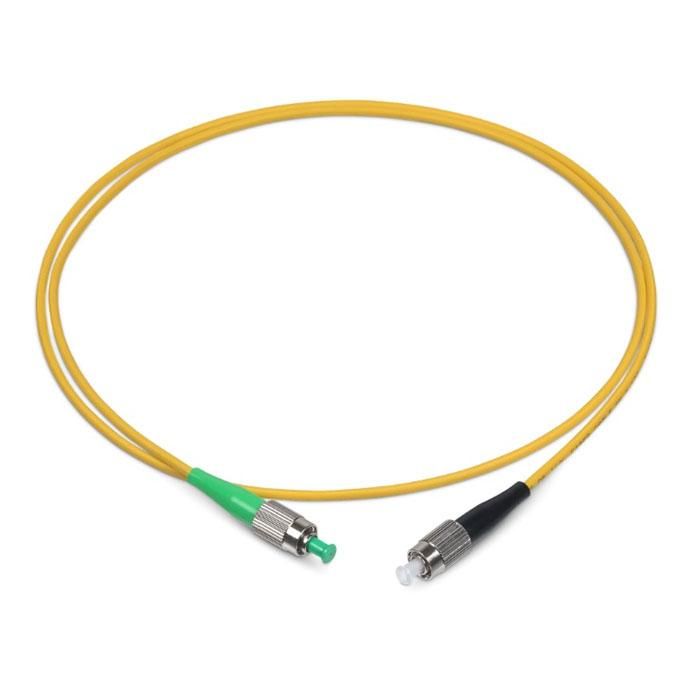

Шнур оптический simplex FC/APC-FC/UPC 9/125 sm 1,5м LSZH от Cabeus - это одноволоконный патч-корд с коннекторами FC/APC на одном конце и FC/UPC на другом, предназначенный для надёжной передачи сигналов в оптоволоконных сетях. Кабель выполнен из материала LSZH, что делает его безопасным для использования в закрытых помещениях.

Назначение и область применения

Шнур оптический simplex FC/APC-FC/UPC 9/125 sm 1,5м LSZH используется для соединения оптического оборудования: трансиверов,OLT, ONT, коммутаторов, оптических кроссов и распределительных щитов. Применяется в телекоммуникациях, IPTV, FTTH, корпоративных сетях и центрах обработки данных. Подходит для участков сети, где требуется минимальная потеря сигнала и высокая точность соединений.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический
• Количество волокон: 1 (simplex)
• Тип волокна: OS2 (singlemode, 9/125 мкм)
• Разъёмы: FC/APC (слева) - FC/UPC (справа)
• Длина: 1,5 метра
• Цвет жилы: желтый (стандарт для singlemode)
• Оболочка кабеля: LSZH (безгалогенная, самозагасающая)
• Диаметр буферного покрытия: 3 мм
• Тип полировки: APC (Angled Physical Contact) и UPC (Ultra Physical Contact)

Совместимость и монтаж

Шнур оптический simplex FC/APC-FC/UPC 9/125 sm 1,5м LSZH совместим с любым оборудованием, имеющим порты FC. Коннекторы FC обеспечивают прочную фиксацию за счёт винтовой системы затяжки - важно не перетянуть, чтобы не повредить волокно. Адаптеры должны соответствовать типу полировки: APC (зелёный цвет) нельзя подключать к UPC (синий), так как это вызывает повышенные потери. Монтаж выполняется без инструментов - достаточно вставить коннектор до щелчка и закрутить фиксирующее кольцо.

Безопасность и стандарты

Кабель изготовлен из материала LSZH - он не выделяет токсичных газов при горении, что соответствует требованиям безопасности для помещений с людьми (офисы, серверные, метро, больницы). Несмотря на указание «безгалогенный» в характеристиках, продукт не сертифицирован по EN 60332 или IEC 60754, поэтому для строгих нормативов рекомендуется проверять документацию производителя.

Преимущества

• APC-полировка снижает отражение сигнала до –65 дБ, что критично для PON и RFoG систем
• LSZH-оболочка исключает риск распространения пламени и выделения ядовитых паров
• Чёткая маркировка полярности позволяет легко определить направление прохождения света
• Индивидуальная упаковка предохраняет коннекторы от загрязнения и механических повреждений
• Стандарт OS2 гарантирует работу на длинах волн 1310/1550 нм с потерями менее 0,4 дБ/км

Ограничения применения

• Не предназначен для многоволоконных систем - требуются duplex-или MPO-шнуры
• Не использовать в средах с постоянным изгибом радиусом меньше 30 мм - возможна трещина в волокне
• Запрещено применять с коннекторами других типов (SC, LC, ST) без переходников
• APC-коннекторы чувствительны к грязи; запрещён контакт с руками или немаркированными адаптерами
• Не рассчитан на внешнюю прокладку - отсутствует броня и UV-защита

Примеры использования

• Подключение OLT в GPON-сети к распределительному кроссу
• Соединение SFP+ модуля с оптическим коммутатором в серверной
• Межщитовое соединение в телекоммуникационном шкафу
• Финальное подключение ONT к оптическому терминалу в квартире

Практические советы

• Перед установкой всегда осматривайте торец коннектора через микроскоп - даже маленькая пылинка вызывает потери
• Используйте защитные колпачки при хранении и транспортировке - они есть в упаковке
• Убедитесь, что ваше оборудование использует именно FC-порт, а не SC или LC - эти разъёмы не взаимозаменяемы
• При замене шнура оптический simplex FC/APC-FC/UPC 9/125 sm 1,5м LSZH сохраните ориентацию: APC всегда должен идти к стороне с более низким уровнем отражения (например, к splitter’у)
• Длина 1,5 м оптимальна для внутренней маршрутизации - для длинных трасс выбирайте версии 3–5 м
