Патч-корд FC-S2-9-FC/AR-FC/AR-H-3M-LSZH-YL волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-FC/APC, 2.0 мм, simplex, LSZH, 3 м | 250664 Hyperline

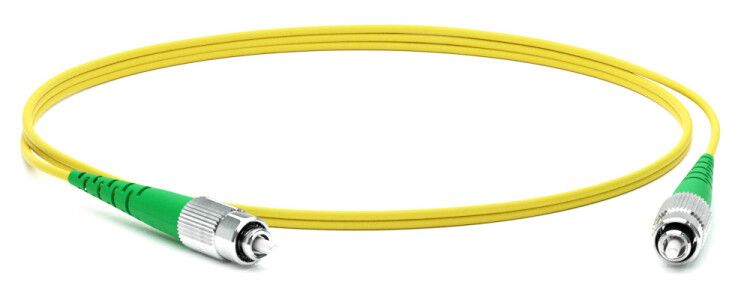

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-FC/APC, 2.0 мм, simplex, LSZH, 3 м от бренда Hyperline - одноволоконный кабель с разъёмами на обоих концах для передачи сигнала через оптическое волокно. Артикул 250664 предназначен для точечного подключения оборудования в сетях связи с минимальными потерями сигнала.

Назначение и область применения

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-FC/APC, 2.0 мм, simplex, LSZH, 3 м используется для соединения активного оборудования в оптических сетях: например, между оптическими коммутаторами, модулями GPON, OLT/ONU, серверами с SFP-портами. Подходит для сетей FTTH, корпоративных центров обработки данных и телекоммуникационных узлов. Применяется там, где важна стабильность сигнала и низкая отражательная способность.

Технические характеристики

• Тип волокна: OS2 - одномодовое волокно с рабочей длиной волны 1310/1550 нм, рассчитано на дальние расстояния до 20 км и более.
• Разъёмы: FC/APC на обоих концах - фиксирующиеся круглые разъёмы с углом полировки 8°, снижают отражённый сигнал.
• Длина: 3 метра - оптимальна для внутренних соединений в стойках и панелях.
• Тип кабеля: Simplex - один световод, одна направление передачи.
• Количество жил: 1 - передача данных в одну сторону (для двунаправленной связи нужны два таких шнура или duplex-версия).
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымный, бесгалогенный материал, безопасен при возгорании, подходит для закрытых помещений.
• Цвет: Жёлтый - стандартизированный цвет для одномодового волокна, отличает от многомодового (оранжевый).
• Диаметр кабеля: 2,0 мм - компактный, легко маршрутизируется в плотных панелях.

Совместимость и монтаж

Патч-корд волоконно-оптический (шнур) SM 9/125 (OS2), FC/APC-FC/APC, 2.0 мм, simplex, LSZH, 3 м совместим с любым оборудованием, имеющим порты FC/APC. Убедитесь, что адаптеры и патч-панели также имеют APC-полировку - смешивание с UPC-разъёмами вызывает повышенные потери. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы разъёма слишком сильно - это повредит полировку. Разъёмы FC/APC фиксируются вращением гайки; после подключения проверьте надёжность защёлки.

Безопасность и стандарты

Произведено в соответствии с международными стандартами IEC 60794 и TIA-455. Оболочка LSZH соответствует требованиям пожарной безопасности для помещений с людьми (офисы, ЦОД, метро). Все экземпляры проходят 100%-ное тестирование: измеряются вносимые и возвратные потери, визуальный осмотр торцевых поверхностей под микроскопом. Гарантированная возвратная потеря ≥60 дБ - обеспечивает стабильную работу в системах PON и DWDM.

Преимущества

• Угловая полировка APC минимизирует отражения - идеально для аналоговых и высокоскоростных цифровых систем.
• LSZH-оболочка не выделяет токсичных газов при нагреве - безопаснее для замкнутых пространств.
• Стандарт OS2 гарантирует низкие потери на больших расстояниях - подходит для будущего масштабирования сети.
• Чёткая маркировка цветом (жёлтый) исключает путаницу с многомодовым волокном.
• Готовый к использованию шнур экономит время на сборке и тестировании на месте.

Ограничения применения

• Не подходит для многомодовых сетей (например, OM3/OM4) - несовместимость по диаметру ядра (9 мкм против 50/62,5 мкм).
• Использование с разъёмами UPC вместо APC увеличивает возвратные потери и может нарушить работу лазерных передатчиков.
• Не предназначена для наружной прокладки - отсутствует броня и UV-защита.
• Один световод - нельзя использовать для двунаправленной передачи (например, BiDi) без второго шнура.

Примеры использования

• Подключение OLT-устройства к ONT в домашнем GPON-узле.
• Соединение SFP+ модулей в стойке сервера с оптической панелью.
• Замена повреждённого шнура в центральном офисе оператора связи.
• Тестирование каналов в лаборатории с помощью OTDR - благодаря низким отражениям даёт чистую картину трассы.

Практические советы

• Перед подключением всегда проверяйте тип разъёма: APC имеет зелёную крышку, UPC - синюю или голубую.
• Не используйте этот шнур в качестве временного решения - он не рассчитан на частые переподключения. Для часто меняемых соединений выбирайте более прочные модели с усиленным корпусом.
• Храните в оригинальной упаковке или в специальных контейнерах - торец разъёма хрупкий, даже пыль снижает качество связи.
• При прокладке в каналах и трубах используйте мягкие переходники - жёсткие изгибы повреждают волокно.
• Артикул 250664 - хороший выбор для проектов, где требуется соответствие стандартам безопасности и стабильность сигнала. Не забудьте заказать запасной шнур того же типа - замена должна быть идентичной.
