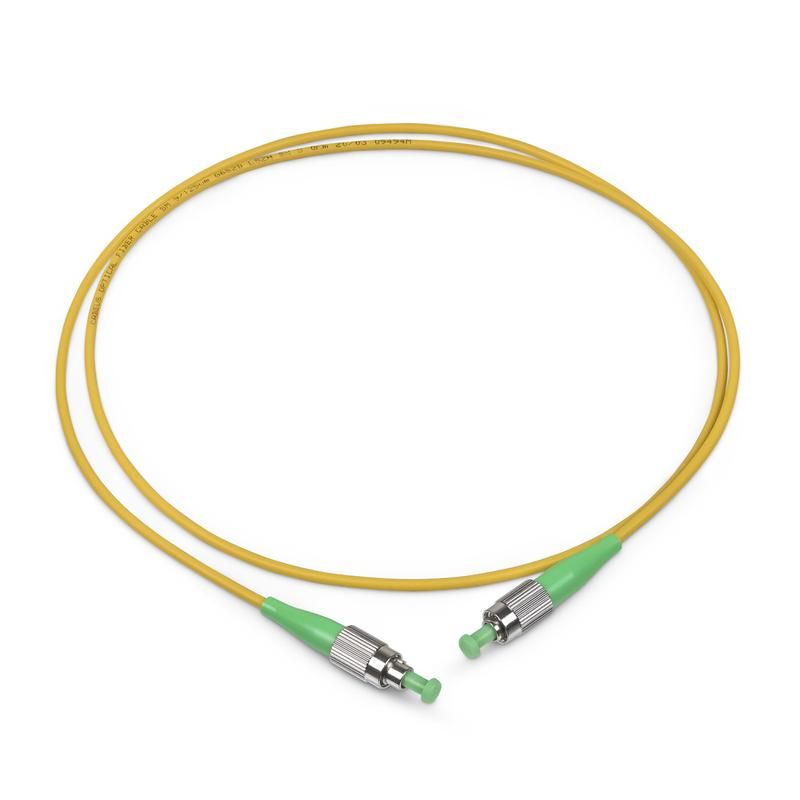

Шнур оптический FOP(s)-9-FC/APC-FC/APC-1m simplex FC/APC-FC/APC 9/125 sm 1м LSZH Cabeus 8191c

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1м LSZH от Cabeus - одноволоконный патч-корд с угловой полировкой APC для передачи сигналов в высокочастотных оптических сетях, особенно там, где важна минимальная отражательная способность. Артикулы fop(s)-9-fc/apc-fc/apc-1m и 8191c подходят для монтажа в телекоммуникационных шкафах, на платформах GPON и других системах с требованием к точной связи.

Назначение и область применения

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1м LSZH используется для соединения активного оптического оборудования - например,OLT-устройств, ONT, оптических модулей и коммутаторов. Применяется в распределительных узлах, оптических кроссах, центральных офисах операторов связи и на объектах FTTH. Благодаря типу полировки APC снижает уровень отражённого сигнала, что важно для систем с высокой чувствительностью к помехам, таких как PON, WDM и аналогичные.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - поддерживает дальние расстояния до 20–40 км при использовании с соответствующим оборудованием;
• Количество волокон: 1 (simplex) - один канал передачи, подходит для односторонней или двухсторонней связи через два отдельных шнура;
• Разъёмы: FC/APC - фиксирующийся круглый коннектор с угловой полировкой (APC);
• Длина: 1 метр - оптимальна для внутренних соединений в шкафах и на панелях;
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет мало дыма и не содержит галогенов, безопасна для закрытых помещений;
• Цвет: жёлтый - стандартизированная цветовая маркировка одномодовых волокон;
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений при прокладке и обслуживании.

Совместимость и монтаж

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1м LSZH совместим с любым оборудованием, имеющим порты FC/APC. Коннекторы FC/APC имеют винтовую фиксацию - необходимо плотно затянуть рукой, не используя инструменты, чтобы не повредить полировку. Угловая полировка APC требует осторожного обращения: избегайте контакта с поверхностью коннектора, не допускайте загрязнения. Для проверки целостности соединения рекомендуется использовать оптический тестер или OTDR. Монтаж возможен в стандартных панелях и кроссах с FC-портами.

Безопасность и стандарты

Кабель выполнен по нормам LSZH - соответствует требованиям безопасности для установки в помещениях с ограниченной вентиляцией, включая серверные комнаты, этажные щитовые и зоны массового скопления людей. Полировка APC соответствует IEC 61754-7 и TIA-455-100. Отсутствие галогенов исключает образование едких газов при перегреве. Производитель Cabeus проводит тестирование каждого экземпляра на потери на прохождение и отражение.

Преимущества

• Угловая полировка APC снижает отражение до –60 дБ и ниже - идеально для систем с мощным передатчиком или длинными участками;
• LSZH-оболочка повышает пожарную безопасность - позволяет применять в зонах с повышенными требованиями к эргономике и экологии;
• Маркировка полярности на корпусе коннекторов помогает быстро определить направление передачи сигнала - ускоряет диагностику и сборку;
• Индивидуальная упаковка предохраняет коннекторы от загрязнения и повреждения до момента монтажа.

Ограничения применения

• Не предназначен для многоволоконных соединений - требуется два шнура для двунаправленной передачи;
• Не совместим с коннекторами типа SC, LC, ST без переходников - адаптеры увеличивают потери и риск загрязнения;
• Не рассчитан на частые переподключения - более 50–100 циклов могут снизить качество полировки APC;
• Не следует использовать в средах с постоянными вибрациями без дополнительной фиксации - FC-коннекторы могут ослабнуть.

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в ЦОД оператора связи;
• Соединение SFP+ модуля с пассивным оптическим распределителем в сети GPON;
• Запитка оптического терминала ONT от стенда в квартире пользователя;
• Лабораторные испытания оборудования с требованием к низкому уровню отражения.

Практические советы

• Перед подключением всегда осматривайте коннекторы - даже микроскопическая пыль вызывает значительные потери; используйте специальный оптический микроскоп и очистители;
• Не перегибайте шнур радиусом менее 30 мм - это может повредить одномодовое волокно OS2;
• При прокладке в шкафах используйте кабельные органайзеры - FC/APC легко повредить при запутывании;
• Для долгосрочных решений лучше выбирать длину 1–2 м - меньше соединений, выше надёжность;
• Артикулы fop(s)-9-fc/apc-fc/apc-1m и 8191c от Cabeus - проверенные решения для профессиональных телеком-сетей.
