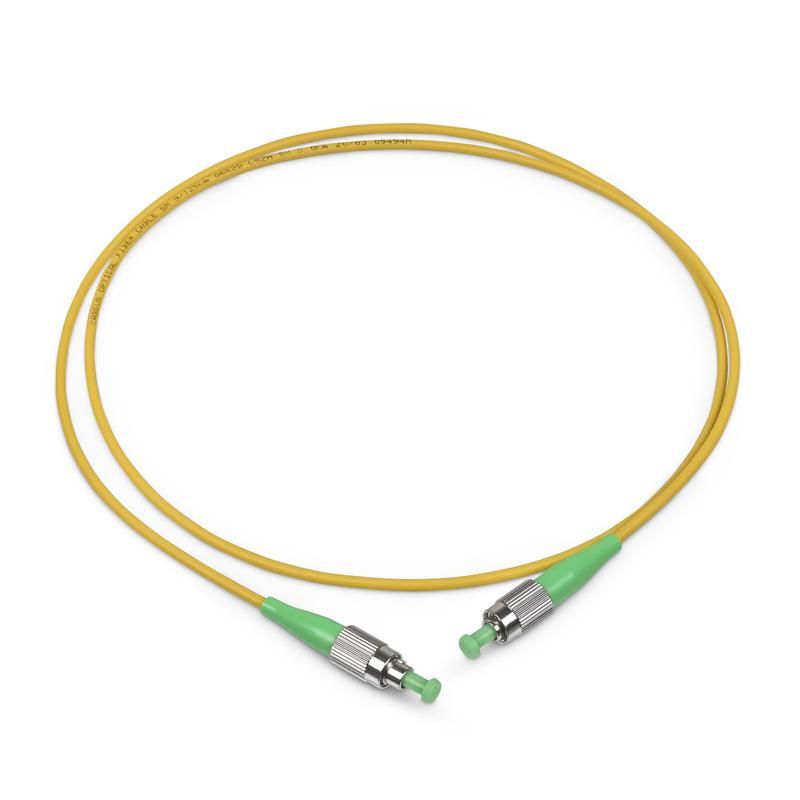

Шнур оптический FOP(s)-9-FC/APC-FC/APC-1.5m simplex FC/APC-FC/APC 9/125 sm 1.5м LSZH Cabeus 8192c

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1,5м LSZH от Cabeus - это одноволоконный патч-корд с коннекторами FC/APC на обоих концах, предназначенный для передачи высокоскоростных оптических сигналов в телекоммуникационных системах. Изделие выполнено из кабеля типа OS2 с низким уровнем горючести (LSZH) и подходит для установки в помещениях с повышенными требованиями к безопасности.

Назначение и область применения

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1,5м LSZH используется для соединения активного оптического оборудования - например,OLT, ONT, трансиверов, коммутаторов и оптических модулей. Применяется в распределительных шкафах, оптических кроссах, центральных офисах и точках доступа. Подходит для сетей FTTH, FTTB, корпоративных и операторских сетей, где требуется минимальная потеря сигнала и надежное соединение.

Технические характеристики

• Тип изделия: патч-корд волоконно-оптический, одноволоконный (simplex)
• Тип разъема: FC/APC - на обоих концах
• Тип полировки: APC (Angled Physical Contact) - угол 8°, снижает отражение сигнала до –65 дБ
• Категория волокна: OS2 - для работы на длинах волн 1310/1490/1550 нм, дальность до 20 км
• Диаметр волокна: 9/125 мкм - стандарт для одномодового режима
• Длина: 1,5 метра
• Тип кабеля: LSZH (Low Smoke Zero Halogen) - при возгорании выделяет мало дыма и не содержит галогенов
• Цвет: желтый - соответствует стандарту для одномодовых волокон
• Защита: буферное покрытие 3 мм, усиленная конструкция для частых переподключений

Совместимость и монтаж

Шнур оптический simplex FC/APC-FC/APC 9/125 sm 1,5м LSZH совместим с любым оборудованием, имеющим порты FC/APC. Коннекторы FC/APC имеют фиксирующую резьбовую муфту - затягиваются рукой до щелчка. Установка требует осторожности: не поворачивайте коннекторы после подключения, чтобы не повредить угловую поверхность полировки. Для монтажа используйте только чистые инструменты и защищенные от пыли рабочие зоны. Не допускайте изгибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Изделие соответствует требованиям к материалам с низкой воспламеняемостью: LSZH (безгалогенный) - безопасен для закрытых помещений, таких как серверные комнаты, жилые дома и общественные здания. Производится в соответствии с международными стандартами IEC 60794 и TIA-568. Маркировка полярности на корпусе позволяет легко определить направление прохождения светового сигнала - важно при тестировании и обслуживании сети.

Преимущества

• Угловая полировка APC минимизирует отражения - идеально для аналоговых и RF-сигналов, PON-сетей
• Кабель LSZH не выделяет токсичных газов при нагреве - повышает безопасность при аварийных ситуациях
• Высокая стабильность соединения благодаря точной механике коннекторов FC/APC
• Индивидуальная упаковка каждого патч-корда предотвращает загрязнение и повреждение во время хранения и транспортировки
• Маркировка полярности ускоряет диагностику и снижает риск ошибок при подключении

Ограничения применения

• Не предназначен для многоволоконных систем - только для одного канала связи
• Работает исключительно в одномодовом режиме; несовместим с многомодовым оборудованием (например, OM3/OM4)
• Физически чувствителен к грязи и царапинам на торце коннектора - требует регулярной проверки и очистки
• Не рассчитан на постоянную нагрузку на изгиб или растяжение - не использовать как силовой кабель
• Длина 1,5 м ограничивает применение в крупных распределительных шкафах - для длинных трасс выбирайте другие варианты

Примеры использования

• Подключение OLT в GPON-системе к оптическому кроссу
• Соединение трансивера SFP+ с оптическим коммутатором в центральном офисе
• Запитка ONT-терминала в квартире через стеновой оптический розеточный модуль
• Линии связи между распределительными шкафами в многоэтажном доме

Практические советы

• Перед подключением всегда осматривайте торец коннектора - даже микроскопическая пыль вызывает потери сигнала
• Используйте специальные каппы (защитные колпачки) при временной от disconnect
• При замене патч-кордов помечайте их по цвету и длине - желтый цвет указывает на одномодовый тип, что важно при смешанной инфраструктуре
• Не перегибайте шнур оптический simplex FC/APC-FC/APC 9/125 sm 1,5м LSZH вокруг острых предметов - это может вызвать микроизлом волокна
• Проверяйте целостность соединения с помощью OTDR или оптического тестера - особенно в ответственных участках сети
