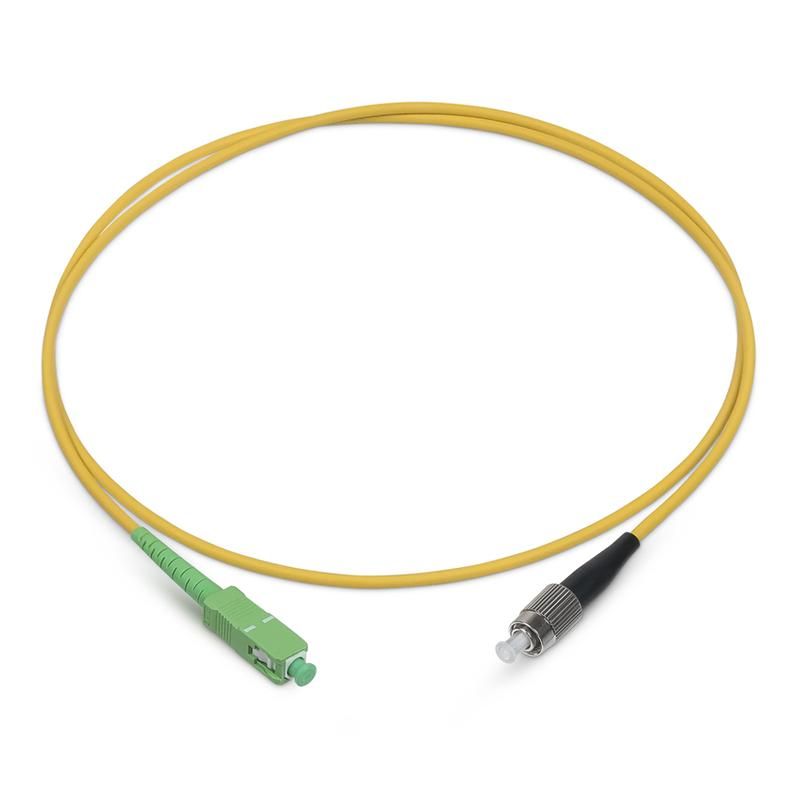

Шнур оптический FOP(s)-9-SC/APC-FC/UPC-1m simplex SC/APC-FC/UPC 9/125 sm 1м LSZH Cabeus 8111c

Шнур оптический simplex 1 метр SC/APC-FC/UPC 9/125 мкм 1м LSZH от Cabeus - это одноволоконный патч-корд для высокоточного соединения оптического оборудования с минимальными потерями сигнала. Подходит для телекоммуникаций, сетей FTTH и распределительных узлов.

Назначение и область применения

Шнур оптический simplex 1 метр SC/APC-FC/UPC 9/125 мкм 1м LSZH используется для подключения активного оборудования - оптических терминалов,OLT, ONT, маршрутизаторов, сплиттеров. Применяется в распределительных шкафах, кроссах, центральных офисах и на точках доступа. Назначен для передачи сигналов в одном направлении с минимальным отражением - идеален для систем PON, GPON, EPON.

Технические характеристики

• Тип волокна: OS2 - однорежимное волокно, оптимально для длинных дистанций до 20 км
• Размер ядра/оболочки: 9/125 мкм - стандарт для telecom-сетей
• Количество волокон: 1 шт - simplex, однонаправленная связь
• Тип коннекторов: SC/APC (одна сторона) и FC/UPC (другая) - разные типы фиксации и углов затирания
• Угол затирания: APC - 8° (минимизирует отражение), UPC - 0° (стандартное соединение)
• Оболочка кабеля: LSZH - малогалогенная, самозагасающая, безопасна при горении
• Цвет оболочки: желтый - указывает на однорежимное волокно (OS2)
• Длина: 1 метр - короткая длина для внутренних соединений в шкафах
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений

Совместимость и монтаж

Шнур оптический simplex 1 метр SC/APC-FC/UPC 9/125 мкм 1м LSZH совместим с любым оборудованием, поддерживающим стандартизованные коннекторы SC и FC. Коннектор SC/APC требует аккуратной установки - угол 8° должен точно совпадать с портом. FC/UPC фиксируется винтовой муфтой - плотно закручивать, но без усилия. Монтаж допускается только в щитах и кроссах, где есть достаточный радиус изгиба (не менее 30 мм). Не использовать для временного переподключения - частые подключения снижают срок службы коннекторов.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60754-2 (безгалогенность - LSZH) и EN 60332-1-2 (огнестойкость). Произведено в соответствии с ISO/IEC 11801 и TIA-568. Все патч-корды проходят тестирование на потери связи и отражение на заводе. Отсутствие галогенов делает его безопасным для помещений с людьми - при возгорании не выделяет токсичных газов.

Преимущества

• APC-коннектор снижает отражение до -60 dB - важен для чувствительных систем PON
• LSZH-оболочка позволяет применять в закрытых помещениях без вентиляции
• Чёткая маркировка полярности - исключает ошибки при сборке
• Индивидуальная упаковка - сохраняет чистоту коннекторов до момента монтажа
• Стандартный цвет жёлтый - легко отличается от многоволоконных кабелей

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует броня и UV-защита
• Не подходит для двухсторонней передачи (simplex - только один канал)
• Не рекомендован для частого подключения/отключения - риск повреждения APC-поверхности
• Не совместим с устройствами, требующими ST, LC или MPO-коннекторов
• Максимальная длина - 1 метр; для более длинных участков нужен другой патч-корд

Примеры использования

• Подключение OLT в центральном офисе к распределительному кроссу
• Соединение ONT с оптическим модулем в квартире через стеновой шкаф
• Запитка сплиттера в телекоммуникационном шкафу
• Тестовое подключение при настройке оборудования

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов - грязь вызывает потери сигнала
• Не касайтесь торцевой поверхности APC-коннектора - масло с кожи нарушает угол затирания
• При использовании в шкафах с ограниченным местом - учитывайте радиус изгиба: минимум 30 мм
• Для диагностики используйте OTDR - он покажет уровень отражения на APC-стыке
• Храните в оригинальной упаковке - предотвращает запыление и деформацию
