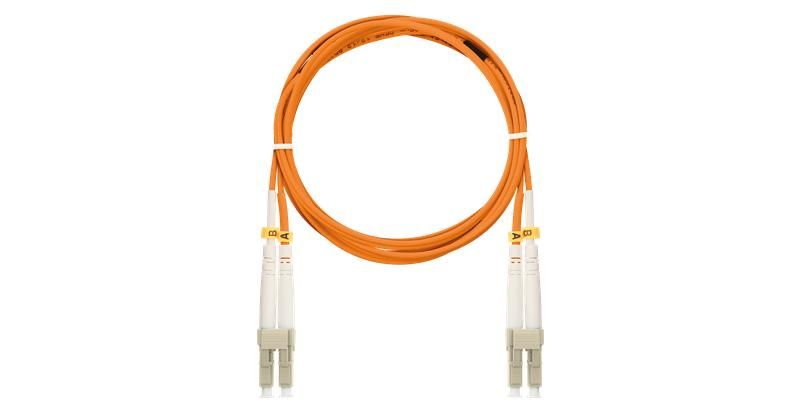

Шнур волоконно-оптический соединит. многомод. 50/125мкм стандарта ОМ2 LC/UPC-LC/UPC двойн. LSZH нг(A)-HFLTx 2мм оранж. 5м NIKOMAX NMF-PC2M2C2-LCU-LCU-005

Шнур волоконно-оптический соединительный многомодовый 50/125 мкм стандарта ОМ2 LC/UPC-LC/UPC двойной LSZH нг(A)-HFLTx 2 мм оранжевый 5 м от бренда NIKOMAX (арт. nmf-pc2m2c2-lcu-lcu-005) предназначен для передачи световых сигналов в локальных оптических сетях с использованием многомодового волокна. Его компактная конструкция и защищённая оболочка делают его подходящим для внутренней прокладки в серверных помещениях, на производствах и в телекоммуникационных узлах.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования в оптических сетях: коммутаторов, маршрутизаторов, медиаконвертеров, тестеров и других устройств с интерфейсами LC. Подходит для создания временных или постоянных соединений внутри зданий, где требуется высокая скорость передачи данных до 1 Гбит/с и выше на расстояниях до 550 метров.

Используется в центрах обработки данных, офисных сетях, системах видеонаблюдения, автоматизации производственных линий и других средах, где важна помехоустойчивость и малые потери сигнала.

Технические характеристики

• Тип волокна: многомодовое, стандарт ОМ2, диаметр ядра 50 мкм / оболочки 125 мкм
• Длина шнура: 5 метров
• Тип коннекторов: LC/UPC - два одинаковых разъёма на обоих концах
• Конструкция: двойной шнур (две жилы в одной оболочке)
• Цвет оболочки: оранжевый - указывает на тип волокна (многомодовое)
• Оболочка: LSZH (Low Smoke Zero Halogen) - мало дымная, безгалогенная, самозатухающая
• Степень огнестойкости: нг(A)-HFLTx - не распространяет горение при групповой прокладке
• Диаметр кабеля: 2 мм

Совместимость и монтаж

Коннекторы LC/UPC совместимы со всеми современными портами оборудования, использующими этот формат - они поддерживают плотную установку в модульных панелях и трассах. Установка требует осторожности: не допускается перегиб шнура радиусом менее 10 мм, чтобы не повредить волокно.

Двойная конструкция позволяет одновременно передавать сигнал в обоих направлениях - важно соблюдать правильную ориентацию при подключении (маркировка полярности на корпусе коннекторов помогает отличить TX от RX).

Не рекомендуется использовать шнур в условиях повышенной механической нагрузки - он не предназначен для внешней прокладки или частых перемещений.

Безопасность и стандарты

• Оболочка соответствует требованиям LSZH - безопасна при возгорании: минимальное выделение дыма и галогенов
• Категория огнестойкости нг(A)-HFLTx обеспечивает соответствие нормам для прокладки в закрытых помещениях, особенно там, где есть люди (офисы, серверные, медицинские учреждения)
• Работает в температурном диапазоне от –10C до +60C (при отсутствии спецификаций - предполагается стандартный диапазон для внутреннего использования)

Преимущества

• Высокая надёжность соединения благодаря качественным UPC-коннекторам с низким уровнем отражения
• Устойчивость к электромагнитным помехам - идеально для помещений с большим количеством силового оборудования
• Лёгкая и компактная конструкция удобна для организации кабельных трасс и управления проводкой
• Защитная оболочка LSZH снижает риск распространения пламени и токсичных веществ при аварии

Ограничения применения

• Не применяется для дальних линий связи - стандарт ОМ2 ограничен расстоянием до 550 м при скоростях 1 Гбит/с
• Не предназначен для наружной эксплуатации - отсутствует защита от влаги, УФ-излучения и механических воздействий
• Не следует использовать в местах с постоянным изгибом, давлением или возможностью пережима кабеля
• Не совместим с однообразными интерфейсами SC, ST, FC - требуются переходники

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение медиаконвертера с оптическим терминалом в системе видеонаблюдения
• Передача данных между контроллерами на производственной линии
• Временное подключение диагностического оборудования к сети во время обслуживания

Практические советы

• При монтаже всегда проверяйте полярность - в двойных шнурах одна жила работает на передачу (TX), другая - на приём (RX); неверное подключение приведёт к отсутствию связи
• Не открывайте защитные крышки коннекторов без необходимости - пыль и грязь на ферулевых поверхностях вызывают потери сигнала
• Используйте защитные колпачки при хранении и транспортировке
• При прокладке в кабельных каналах не перегружайте трассу - избыток напряжения на шнуре может привести к микротрещинам в волокне
• Для замены шнура убедитесь, что новый имеет тот же тип волокна (ОМ2) и коннекторы (LC/UPC) - смешивание типов снижает эффективность системы
