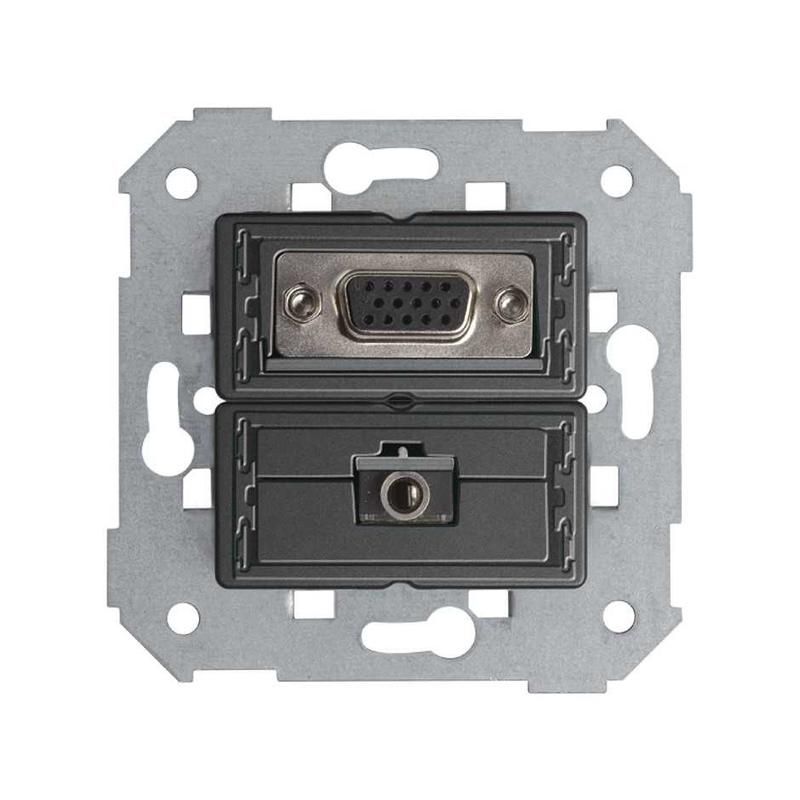

Коннектор VGA HD15, мама + мини-джек 3,5мм, S82, S82N, 82 Detail - 7500091-039 Simon

Коннектор VGA HD15, мама + мини-джек 3,5мм, S82, S82N, 82 Detail - компактный комбинированный разъём для одновременного подключения видеосигнала через VGA и аудиосигнала через 3,5 мм. Устройство предназначено для скрытой установки в стеновые рамочные системы Simon S82 и подходит для интеграции в офисные, образовательные и медиа-системы.

Назначение и область применения

Коннектор VGA HD15, мама + мини-джек 3,5мм, S82, S82N, 82 Detail позволяет передавать видео с компьютера, проектора или другого устройства по стандартному VGA-кабелю и одновременно выводить звук через аналоговый аудиоразъём. Это удобно там, где требуется сократить количество проводов и упростить подключение - например, на рабочих местах, в классах, конференц-залах или системах домашнего кино. Разъём установлен в рамочной пластиковой коробке, что делает его частью единой декоративной системы Simon S82.

Технические характеристики

• Тип изделия: розетка (встраиваемая)
• Тип соединителей: VGA HD15 (мама) + 3,5 мм мини-джек (мама)
• Способ монтажа: скрытый (внутри стены)
• Тип крепления: винтовое фиксирование в монтажной коробке
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Цвет: чёрный
• Количество постов: 1
• Совместим с сериями: Simon S82, S82N

Совместимость и монтаж

Коннектор VGA HD15, мама + мини-джек 3,5мм, S82, S82N, 82 Detail предназначен исключительно для установки в стандартные монтажные коробки серии Simon S82/S82N. Для монтажа потребуется предварительно смонтировать металлическую или пластиковую коробку глубиной не менее 40 мм. Крепление осуществляется двумя винтами - они затягиваются после вставки модуля в коробку. Подключение проводов выполняется к клеммам внутри корпуса: для VGA - экранированные жилы, для аудио - два провода (левый/правый канал и земля). Не используйте этот разъём в открытых помещениях или в условиях повышенной влажности - IP20 не обеспечивает защиту от брызг.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в жилых и административных зданиях. Стандарт IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не является водонепроницаемым. Применяйте только в соответствии с правилами электромонтажа - не перегружайте выходы, не подключайте активные устройства без согласования с источником сигнала.

Преимущества

• Объединяет два важных интерфейса (VGA и аудио) в одном модуле - экономит место и снижает хаос проводов
• Эстетично сочетается с другими элементами серии Simon S82 - выглядит как единая система управления
• Максимально надёжное винтовое крепление - не расшатывается даже при многократном подключении/отключении
• Поддерживает высокое качество аналогового сигнала благодаря качественным контактам и экрану

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не работает с цифровыми сигналами HDMI, DisplayPort или USB-C - только аналоговый VGA
• Аудиоразъём 3,5 мм не рассчитан на мощную нагрузку - не подключайте активные колонки, только наушники или пассивные устройства
• Требует наличия совместимой монтажной коробки Simon S82/S82N - несовместим с другими сериями

Примеры использования

• На стене в учебном кабинете - подключение ноутбука к проектору и аудиосистеме одним кабелем
• В конференц-зале - быстрый доступ к видеовходу и микрофону/колонкам без лишних переходников
• В домашнем медиауголке - интеграция старого ПК с монитором и аудиоаппаратурой в единую точку подключения
• В офисе - замена нескольких отдельных розеток на одну функциональную панель

Практические советы

• Перед монтажом проверьте, чтобы в стене была подготовленная коробка именно серии S82 - другие типы не подходят
• При подключении VGA-кабеля убедитесь, что все 15 контактов правильно соединены - особенно земля и синхронизация
• Используйте экранированные кабели для VGA и аудио - это снизит помехи, особенно при длинных трассах
• Не закручивайте винты слишком сильно - можно повредить пластик корпуса
• Если нужен современный вариант - рассмотрите переходник на HDMI+USB-Audio, так как VGA постепенно выводится из употребления
