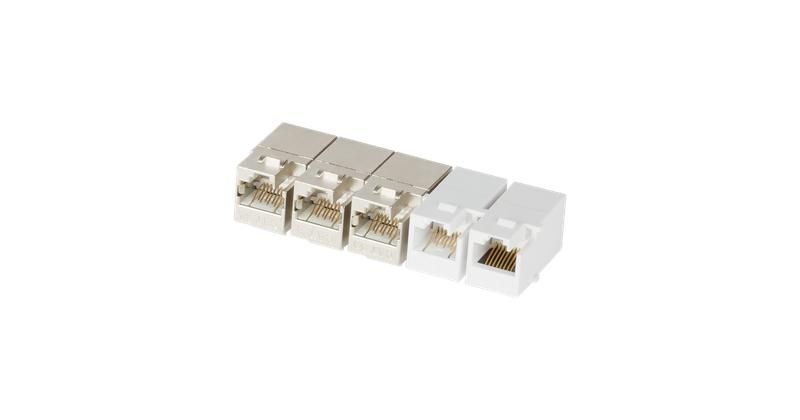

Соединитель Keystone кат.5E (класс D) 100МГц RJ45-RJ45 (8P8C) неэкранир. для системы мониторинга гарантия: 5 лет расширен. / 25 системн. бел. NIKOMAX NMC-KJUD55C-LS-WT ЭКО22768

Соединитель Keystone категории 5e, разъем RJ45–RJ45 (8P8C), неэкранированный, для системы мониторинга - это проходной модуль, предназначенный для надежного соединения двух сетевых кабелей в системах мониторинга. Артикул nmc-kjud55c-ls-wt от бренда NIKOMAX создан специально для работы с мастер-контроллерами, установленными в шкафах автоматизации.

Назначение и область применения

Этот модуль используется исключительно в системах мониторинга, где требуется передача данных между двумя участками сети без переключения или фильтрации сигнала. Он применяется для соединения коммутационных шнуров с разъемами RJ45, когда один кабель идет от контроллера, а второй - к другому устройству или следующей панели. Подходит для установки в стеновые или шкафные панели, где нужна прямая проводка без лишних элементов. Применяется в промышленных системах: контроль технологических процессов, сбор данных с датчиков, управление конвейерами и станками.

Технические характеристики

• Тип изделия: Модуль Keystone Jack
• Разъем: RJ45 (8P8C) - два разъема, вход и выход
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Экранирование: Неэкранированный (UTP) - не имеет металлической защиты от помех
• Материал корпуса: Пластик - легкий, устойчивый к механическим воздействиям, не проводит ток
• Исполнение: Механизм розетки - предназначен для встраивания в панель, не является самостоятельным устройством
• Артикул: nmc-kjud55c-ls-wt (индекс “LS” указывает на специальную модификацию)

Совместимость и монтаж

Модуль совместим с панелями, используемыми в системах мониторинга, где предусмотрена установка модулей с индексом “LS”. Устанавливается в стандартный слот Keystone 1×1. Для подключения кабеля используется инструмент NMC-FT-TOOL - он обеспечивает быструю и надежную заделку жил без необходимости зачистки и точечного обжима. Кабель должен быть UTP Cat 5e или выше, с коннекторами RJ45 на обоих концах. Нельзя использовать с экранированными кабелями STP/FTP - модуль не имеет контактов для заземления экрана.

Безопасность и стандарты

Соответствует требованиям TIA/EIA-568-B.2 для категории 5e. Не содержит опасных материалов согласно RoHS. Работает при температуре от 0C до +40C. Не предназначен для открытых площадок или помещений с высокой влажностью - пластиковый корпус не имеет защиты IP.

Преимущества

• Уникальная модификация “LS” гарантирует совместимость с системами мониторинга и мастер-контроллерами NIKOMAX
• Поддержка технологии Fast Termination - позволяет быстро и качественно заделывать кабель одним инструментом
• Стандартный форм-фактор Keystone - легко заменить или установить в любые панели с подходящими слотами
• Не требует внешнего питания - работает как пассивный переходник

Ограничения применения

• Не подходит для сред с повышенной ЭМИ - из-за отсутствия экранирования возможны помехи вблизи частотных преобразователей или сварочных аппаратов
• Запрещено применять в условиях влажности, запыленности или перепадов температур вне диапазона 0…+40C
• Не совместим с экранированными кабелями (STP/FTP) - отсутствует заземление экрана
• Не предназначен для прямого подключения к компьютерам или серверам - только как мост между двумя кабелями в цепи мониторинга

Примеры использования

• Связь между мастер-контроллером и первой панелью в шкафу управления
• Передача данных от датчика температуры к регистратору через две точки подключения
• Обход поврежденного участка кабеля в существующей системе мониторинга
• Подключение вторичного устройства к основной сети без изменения топологии

Практические советы

• При заказе проверяйте наличие индекса “LS” - обычные модули Cat 5e не будут работать в этой системе
• Используйте только инструмент NMC-FT-TOOL для заделки - другие инструменты могут повредить контактную группу
• По возможности прокладывайте кабель с минимальным числом изгибов - Cat 5e чувствителен к радиусу изгиба менее 4 см
• Не забудьте промаркировать оба конца кабеля - поскольку модуль не имеет индикации, путаница в подключении затруднит диагностику
• Проверяйте посадочный диаметр панели - стандартный слот Keystone 1×1, но некоторые модели требуют предварительного вырезания
