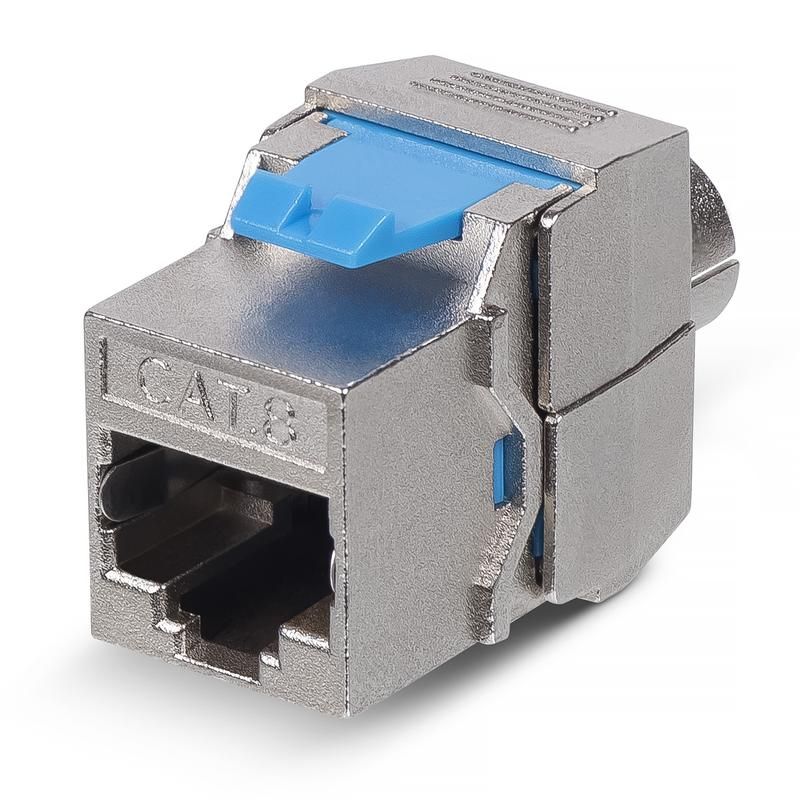

Вставка Keystone Jack RJ-45(8P8C), 180 градусов, категория 8, полный экран, без инструмента Toolless - KJ-RJ45-Cat.8-SH-180-Toolless Cabeus 10069c

Вставка Keystone Jack RJ-45(8P8C) 180 градусов категория 8 полный экран без инструмента Toolless от бренда Cabeus (артикул kj-rj45-cat.8-sh-180-toolless) - это экранированный модуль для надёжного подключения сетевых кабелей в патч-панелях и настенных розетках. Он обеспечивает высокую помехозащищённость и удобную сборку без специального инструмента.

Назначение и область применения

Этот модуль предназначен для монтажа в стандартные Keystone-платформы: патч-панели, стеновые рампы, распределительные коробки и модульные системы типа Mosaic. Используется для подключения компьютеров, телефонов, IP-камер, точек доступа Wi-Fi и другого сетевого оборудования к локальной сети. Применяется в офисах, центрах обработки данных, образовательных учреждениях и промышленных объектах, где требуется стабильная передача данных на скоростях до 2000 МГц.

Технические характеристики

• Тип разъёма: RJ-45 (8P8C)
• Категория: Cat.8 - поддерживает частоты до 2000 МГц
• Экранирование: полное (S/FTP) - защищает от внешних электромагнитных помех
• Угол выхода кабеля: 180° - позволяет прокладывать кабель прямо назад, экономя место в панелях
• Подключение: без инструмента (Toolless) - контакты фиксируются при вдавливании жил
• Сечение провода: 22–26 AWG (одножильные медные проводники)
• Разводка: T568A и T568B - совместим со всеми распространёнными схемами обжима
• Материал контактов: фосфористая бронза с золотым покрытием

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-корпусами и панелями, имеющими квадратное отверстие 14×14 мм. Установка происходит путём вдавливания модуля в паз до щелчка. Для подключения кабеля достаточно зачистить конец на 25–30 мм, уложить жилы в соответствии с цветовой схемой T568A/B и плотно вставить в контактные площадки - они автоматически фиксируют проводники. Нет необходимости использовать обжимной инструмент, что снижает риск ошибок при монтаже.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов ISO/IEC 11801 Class I/F и TIA-568-C.2. Все материалы соответствуют нормам RoHS. Экранирование обеспечивает защиту от перекрёстных помех и внешнего радиоэлектромагнитного излучения, что важно в условиях с высокой плотностью кабелей.

Преимущества

• Высокая скорость передачи данных - подходит для будущих сетей 2.5G/5G/10GBASE-T
• Полный экран минимизирует потери сигнала и шумы
• Отсутствие инструмента ускоряет монтаж и снижает стоимость обслуживания
• Угол 180° позволяет компактно размещать модули в плотных панелях
• Стандартная разводка T568A/B исключает необходимость переоборудования существующих систем

Ограничения применения

• Не подходит для многожильных (гибких) кабелей - только одножильные проводники 22–26 AWG
• Не рассчитан на постоянное механическое напряжение - не рекомендуется для мобильных соединений
• Требует качественного экранированного кабеля Cat.8 - использование менее качественного кабеля сводит на нет преимущества модуля
• Не предназначен для открытых уличных условий - не имеет защиты от воды и пыли выше IP20

Примеры использования

• Подключение серверов в телекоммуникационном шкафу через патч-панель
• Установка в настенную розетку в современном офисе для работы с высокоскоростным оборудованием
• Обустройство рабочих мест в центре обработки данных с требованием к минимальному уровню помех
• Монтаж в системах видеонаблюдения с IP-камерами 4K и PoE+

Практические советы

• Перед монтажом проверьте, чтобы кабель был действительно Cat.8 и экранированный - иначе вы не получите заявленную производительность
• При прокладке кабеля соблюдайте радиус изгиба не менее 4× диаметра кабеля - это сохраняет целостность экранирования
• При использовании в патч-панелях с большим количеством модулей следите за тем, чтобы кабели не перегибались после входа в модуль - угол 180° помогает, но не решает проблему плохой трассировки
• Для тестирования используйте кабельный анализатор, поддерживающий Cat.8 - обычные тестеры могут не показать реальную производительность
• Артикул kj-rj45-cat.8-sh-180-toolless от Cabeus хорошо сочетается с другими продуктами этой серии - при замене или расширении сети проще поддерживать единый стандарт
