Модуль розеточный Keystone Jack 8P8C (RJ-45) FTP Cat5e заделка без инструмента 180 град(DIY упак.) - 10-0328-1 Net.on

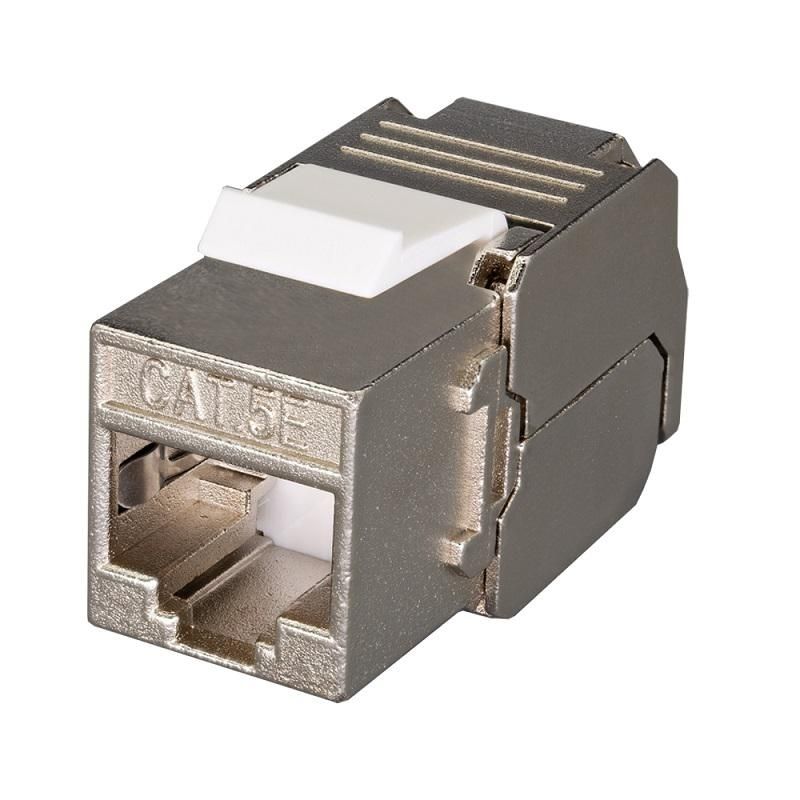

Модуль розеточный Keystone Jack 8P8C RJ-45 FTP категория 5E заделка без инструмента 180 градусов от бренда Suprlan (артикул 10-0328-1) предназначен для надёжного подключения сетевых устройств через экранированный кабель в стационарных точках сети - например, в настенных розетках или патч-панелях.

Назначение и область применения

Модуль используется для создания точек доступа в локальных вычислительных сетях (LAN). Его устанавливают в стеновые розетки, патч-панели и модульные системы типа Mosaic. Подходит для подключения компьютеров, IP-телефонов, камер наблюдения, принтеров и другого оборудования, требующего Ethernet-соединения. Экранирование (FTP) обеспечивает защиту от помех в условиях высокой электромагнитной нагрузки - например, рядом с силовыми кабелями или оборудованием.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45)
• Категория: Cat 5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольга вокруг всех пар)
• Угол выхода кабеля: 180° - позволяет прокладывать кабель прямо назад, экономя место за панелью
• Тип заделки: без инструмента - контакты фиксируются при вдавливании жил кабеля
• Сечение провода: 22–26 AWG (одножильный медный провод)
• Разводка: соответствие стандартам T568A и T568B - можно использовать любую из двух схем

Совместимость и монтаж

Модуль совместим со всеми стандартными Keystone-платформами: патч-панелями, настенными рамками, монтажными коробками. Для установки достаточно вставить модуль в паз до щелчка. Монтаж кабеля выполняется без специального обжимного инструмента: зачищенный кабель вставляется в контактную планку до упора - металлические контакты автоматически пробивают изоляцию и фиксируют жилы. Убедитесь, что цветовая последовательность жил соответствует выбранной схеме (T568A/B) перед вставкой.

Безопасность и стандарты

Электрические параметры модуля соответствуют требованиям международных стандартов ISO/IEC 11801 и TIA/EIA-568-B.2. Применяемые материалы безопасны для эксплуатации в помещениях с нормальной влажностью и температурой. Не предназначен для использования вне помещений или во взрывоопасных зонах.

Преимущества

• Заделка без инструмента - снижает время монтажа и исключает необходимость в дорогостоящем обжимном клеще
• Фольгированная экранная защита (FTP) повышает устойчивость сигнала к внешним помехам
• Угол 180° удобен для компактной прокладки кабеля в ограниченном пространстве за стеновой панелью
• Поддержка обоих стандартов разводки (T568A/B) - гибкость при замене или расширении существующей сети

Ограничения применения

• Не подходит для многожильного (гибкого) кабеля - только для одножильного провода 22–26 AWG
• Не рассчитан на частые переподключения - не является разъёмом для шнуров, а предназначен для постоянной фиксации кабеля
• Не следует использовать в условиях повышенной влажности, прямого попадания воды или на улице - отсутствует защита IP
• Не рекомендован для передачи сигналов выше 1 Гбит/с - для 10 Gbps требуется Cat 6a или выше

Примеры использования

• Инсталляция сетевой точки в офисе - подключение ПК к маршрутизатору
• Монтаж в системе видеонаблюдения - подключение IP-камеры к центральному серверу
• Установка в медицинских или промышленных объектах - где важна стабильность связи из-за работы мощного оборудования
• Обновление старых розеток - замена неэкранированных модулей на экранированные для повышения качества связи

Практические советы

• Перед монтажом проверьте, какой стандарт разводки (T568A или T568B) уже используется в вашей сети - соблюдайте единый порядок для всех модулей
• Не перегибайте кабель после подключения - радиус изгиба должен быть не менее 4 диаметров кабеля
• При использовании в патч-панелях убедитесь, что глубина посадочного места соответствует стандартным 19" форматам
• Для долговечности не используйте этот модуль как переходник для временного подключения - он не предназначен для частого включения/выключения
• Проверяйте целостность экранирования: при сборке панели убедитесь, что все металлические элементы корпуса имеют хорошее заземление
