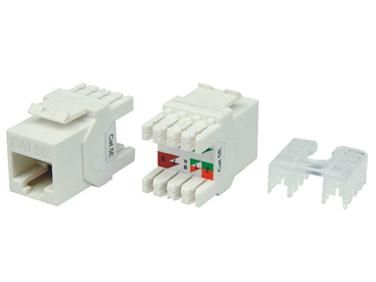

Вставка Keystone Jack RJ45 (8P8C) кат.5E KJ8-8P8C-C5e-180-WH тип 180град. бел. Hyperline 426192

Вставка Keystone Jack RJ45 (8P8C) категория 5e тип 180 градусов белая от бренда Hyperline (артикул kj8-8p8c-c5e-180-wh) - это надёжный модуль для подключения сетевых кабелей в информационных розетках и патч-панелях. Подходит для создания устойчивых соединений на скорости до 1 Гбит/с.

Назначение и область применения

Эта вставка используется для подключения Ethernet-кабелей типа Cat5e в стационарной сети. Её применяют при монтаже информационных розеток (TO) в офисах, школах, медицинских учреждениях и на производстве. Также её встраивают в наборные патч-панели для коммутации оборудования. Угол 180 градусов позволяет удобно выводить кабель назад, что особенно важно при плотном расположении устройств.

Технические характеристики

• Тип контактов: 8P8C (RJ45)
• Категория: Category 5e - обеспечивает скорость до 1 Гбит/с при частоте до 100 МГц
• Угол выхода кабеля: 180° - горизонтальный, для прямой прокладки за стеной или панелью
• Цвет: Белый - совместим с большинством стандартных рамок и коробок
• Тип монтажа: Инструментальный - требует обжимного инструмента для обжима проводов
• Стандарты: Соответствует TIA/EIA-568-B.2 и ISO/IEC 11801
• Маркировка: Цветная схема T568A и T568B - помогает избежать ошибок при подключении

Совместимость и монтаж

Вставка совместима со всеми стандартными Keystone-платформами и лицевыми панелями с отверстием под RJ45. Для установки требуется вырезать отверстие 14×14 мм в пластиковой или металлической рамке. Обжим проводов выполняется с помощью обжимного инструмента - вставка не поддерживает toolless-технологию. Кабель вводится сзади, контактная группа фиксируется зажимами. Перед монтажом проверьте, чтобы глубина посадочного места соответствовала размеру модуля - он рассчитан на стандартную Keystone-структуру.

Безопасность и стандарты

Изделие соответствует международным стандартам TIA/EIA-568-B.2 и ISO/IEC 11801, гарантирующим стабильную работу в сетях до 1 Гбит/с. Нет специальных требований к напряжению или току - работает исключительно в сигнальных цепях Ethernet. Не предназначен для питания PoE выше 15,4 Вт - для таких задач рекомендуются экранированные версии модулей.

Преимущества

• Чёткая цветовая маркировка T568A/B снижает риск перепутать порядок жил при обжиме
• Угол 180° экономит место и упрощает маршрутизацию кабеля внутри стены или шкафа
• Высокая точность контактов обеспечивает стабильное соединение даже при многократных подключениях
• Подходит для всех распространённых типов Cat5e кабелей - одножильных и многожильных

Ограничения применения

• Не подходит для экранированных (STP/FTP) кабелей - отсутствует заземление и экран
• Требует обжимного инструмента; нельзя использовать метод “без инструмента” (toolless)
• Не предназначен для внешней установки - не имеет защиты от влаги и пыли (IP-защита отсутствует)
• Не рекомендуется для сред с постоянными механическими нагрузками - например, в мобильных системах или на конвейерах

Примеры использования

• Монтаж сетевой розетки в офисном кабинете для подключения компьютера
• Заполнение портов в 24-портовой патч-панели в серверной комнате
• Создание кабельных сборок для подключения IP-камер и VoIP-телефонов
• Обновление старой телефонной проводки до современной Ethernet-сети

Практические советы

• Перед обжимом обязательно сверьте раскладку жил по цветам - используйте маркировку на корпусе как ориентир
• Не перегибайте кабель слишком сильно после входа в вставку - радиус изгиба должен быть не менее 4 диаметров кабеля
• Если планируете использовать PoE+ или 4-pair Power over Ethernet - выбирайте экранированную версию KJ8
• Проверяйте качество обжима тестером - даже маленький обрыв одной жилы нарушает связь
• Для долговечности не используйте эту вставку в местах с частым подключением/отключением - лучше применять более прочные модели с усиленными контактами
