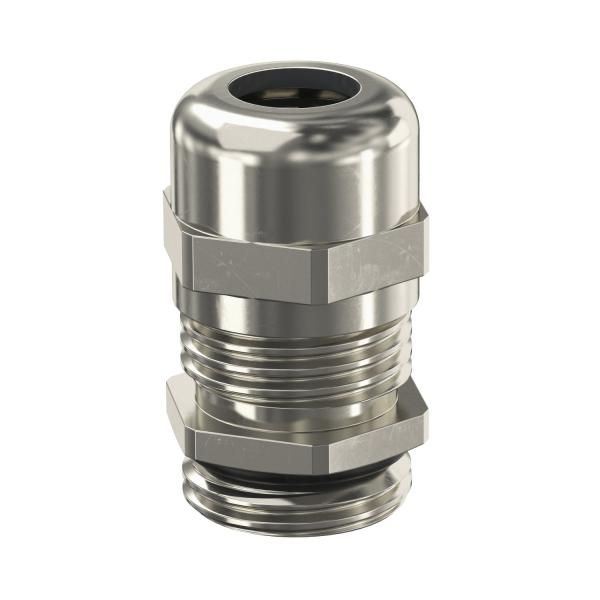

Кабельный ввод латунь M16 | 2086024 OBO Bettermann V-TEC VM16 MS

Кабельный ввод M16 латунь, IP68, никелированный (артикул 2086024, V-TEC VM16 MS) - надёжный элемент для герметичного ввода кабелей в электрооборудование, обеспечивающий защиту от пыли, воды и механических воздействий. Латунная конструкция с никелированным покрытием гарантирует долговечность даже в агрессивных средах.

Назначение и область применения

Кабельный ввод M16 латунь, IP68, никелированный используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных щитов, коробок и других корпусов. Его основная задача - предотвратить проникновение пыли и влаги внутрь оборудования, сохраняя целостность изоляции и работоспособность системы. Подходит для установки на промышленном оборудовании, системах автоматизации, наружных устройствах и местах с высокой влажностью.

Технические характеристики

• Номинальный размер резьбы: M16 - стандартная резьба для компактных кабельных вводов
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал: Латунь - прочная, коррозионностойкая основа
• Покрытие: Никелированное - антикоррозийный слой, улучшает эстетику и устойчивость к химическим воздействиям
• Диапазон диаметров кабеля: 5–9 мм - подходит для кабелей с внешним диаметром в этом интервале
• Тип уплотнения: Уплотнительное кольцо - обеспечивает плотную посадку без необходимости затяжки гайки сверх меры
• Разгрузка натяжения: Да - снижает нагрузку на жилы кабеля при механическом воздействии
• Длина резьбы: 5 мм - достаточна для надёжного крепления в тонких стенках
• Размер шестигранника: 22 мм - удобен для монтажа обычными ключами
• Температурный диапазон: -20...+100 C - работает в широких температурных условиях, включая холодные помещения и нагреваемые зоны
• Исполнение: Прямолинейное - кабель вводится прямо, без изгиба

Совместимость и монтаж

Кабельный ввод M16 латунь, IP68, никелированный устанавливается в подготовленное отверстие диаметром 16 мм (по резьбе). Для монтажа требуется ключ на 22 мм. Перед установкой проверьте, что внешний диаметр кабеля находится в пределах 5–9 мм - меньший диаметр не обеспечит герметичности, больший - может повредить уплотнительное кольцо. Герметизация достигается за счёт сжатия уплотнительного кольца между корпусом ввода и кабелем при завинчивании гайки. Разгрузка натяжения позволяет кабелю свободно двигаться внутри ввода, не передавая усилие на контакты внутри оборудования.

Безопасность и стандарты

Кабельный ввод соответствует требованиям IP68, что подтверждает его способность выдерживать постоянное погружение в воду. Материал - латунь - не содержит свинец в опасных концентрациях и соответствует нормам RoHS. Никелирование увеличивает срок службы в агрессивных средах, включая промышленные цеха с повышенной влажностью и химическими испарениями.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, пыльных и подземных объектов
• Латунная конструкция - устойчива к деформациям и коррозии
• Никелированное покрытие - уменьшает риск окисления и облегчает очистку
• Разгрузка натяжения - продлевает жизнь кабелю и снижает риск обрыва жил
• Простой монтаж - требует только стандартный ключ на 22 мм

Ограничения применения

• Не подходит для кабелей с внешним диаметром менее 5 мм или более 9 мм - возможна потеря герметичности
• Не рассчитан на частую перегибку кабеля в месте входа - рекомендовано использовать в стационарных установках
• Не предназначена для работы с напряжением выше класса безопасности кабеля - ввод не является изолирующим элементом
• Не следует применять в средах с агрессивными растворителями (например, ацетон, бензин) - может повредить уплотнительное кольцо

Примеры использования

• Герметичные щиты управления на пищевых производствах
• Электроника в насосных станциях и канализационных колодцах
• Промышленные контроллеры на открытых площадках
• Системы видеонаблюдения с наружными камерами
• Аппаратура в химических лабораториях с высокой влажностью

Практические советы

• Перед установкой протестируйте кабель на соответствие диаметру - используйте штангенциркуль
• Затягивайте гайку до момента, когда уплотнитель начнёт равномерно сжиматься вокруг кабеля - переусиливать нельзя
• Если кабель имеет жёсткую оболочку, сделайте лёгкий фаску на конце - это облегчит введение в уплотнитель
• При использовании нескольких вводов в одном корпусе соблюдайте минимальное расстояние между отверстиями - чтобы не ослабить стенку
• Для кабелей с металлической оплёткой - обязательно заземлите её через контактную часть ввода, если он предусмотрен конструкцией
