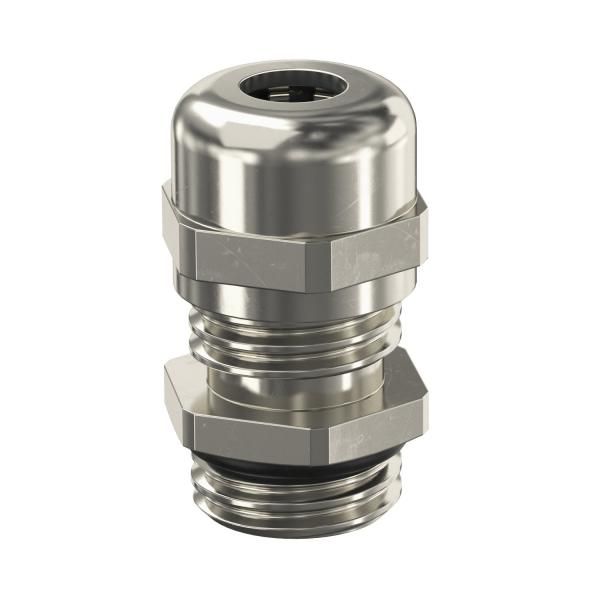

Кабельный ввод латунь M12 | 2086018 OBO Bettermann V-TEC VM12 MS

Кабельный ввод латунь M12 от OBO BETTERMANN (артикул 2086018, модель V-TEC VM12 MS) предназначен для надёжного и герметичного вывода кабелей через стенки корпусов в условиях повышенной влажности, пыли и механических нагрузок. Латунная конструкция с никелированным покрытием обеспечивает долговечность, а степень защиты IP68 позволяет применять изделие даже в условиях временного погружения.

Назначение и область применения

Кабельный ввод латунь M12 используется для фиксации и герметизации кабелей с внешним диаметром 3–6 мм в электрооборудовании, требующем высокой степени защиты. Подходит для установки в щиты, устройства управления, промышленную автоматизацию, оборудование в пищевой, химической и водной средах. Применяется там, где важна надёжная герметизация, предотвращение проникновения воды и пыли, а также защита кабеля от выдергивания.

Технические характеристики

• Номинальный размер резьбы: M12 (метрическая, соответствует IEC 423)
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии и легко очищается
• Степень защиты: IP68 - полная защита от пыли и длительного погружения под давлением до 5 бар
• Диапазон диаметров кабеля: 3–6 мм - подходит для тонких силовых и сигнальных кабелей
• Тип уплотнения: уплотнительное кольцо из неопрена - эластичное, термостойкое, совместимо с широким спектром кабельных изоляций
• Зажим: из полиамида - прочный, не деформируется при затяжке
• Длина резьбы: 5 мм - достаточна для надёжного крепления в тонких панелях
• Размер шестигранника: 15,5 мм - удобен для монтажа обычными ключами
• Температурный диапазон: от –20 C до +100 C - работает в холодных и нагреваемых средах
• Исполнение: прямолинейное - кабель входит прямо, без поворота
• Разгрузка натяжения: да - кабель не испытывает механическую нагрузку при перегрузках

Совместимость и монтаж

Кабельный ввод латунь M12 монтируется в отверстие диаметром 12 мм. Для установки требуется просверлить отверстие в корпусе, вставить ввод и закрутить гайку ключом на 15,5 мм. Уплотнительное кольцо уже установлено на резьбу - не требует доп. сборки. Глухая гайка исключает риск раскрутки при вибрации. Кабель вставляется внутрь до упора; зажим плотно фиксирует его за счёт равномерного сдавливания неопреновым кольцом. Не используйте инструменты с острыми краями - можно повредить резьбу или уплотнение.

Безопасность и стандарты

Изделие сертифицировано по стандарту DIN EN 50262 и прошло проверку VDE. Соответствует требованиям безопасности для электротехнических устройств в Европе. Степень защиты IP68 подтверждена тестированием при давлении 5 бар в течение 1 часа - гарантирует герметичность даже при кратковременном погружении.

Преимущества

• Высокая герметичность благодаря комбинации неопренового уплотнения и глухой гайки
• Защита от выдергивания кабеля - зажим распределяет усилие по всему контуру
• Никелированное покрытие - улучшает антикоррозийные свойства и снижает трение при завинчивании
• Готовый к монтажу - уплотнитель уже установлен, не нуждается в замене перед использованием
• Широкий температурный диапазон - подходит для экстремальных условий

Ограничения применения

• Не предназначены для кабелей с диаметром менее 3 мм или более 6 мм - возможна потеря герметичности
• Не рекомендовано использование с жёсткими многожильными кабелями без предварительной подготовки (например, с обжимом или термоусадкой на конце)
• Не следует использовать в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - неопрен может разрушаться
• При температурах выше 100 C возможно изменение свойств уплотнения

Примеры использования

• Подключение датчиков в промышленных станках
• Вывод кабелей питания и связи в водонепроницаемых щитах на объектах водоснабжения
• Фиксация кабелей в системах автономного освещения на улице
• Монтаж в оборудовании пищевой промышленности, где необходима частая мойка
• Интеграция в системы автоматического контроля в химических цехах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 3–6 мм. Если кабель слишком тонкий, используйте термоусадку вокруг него для увеличения диаметра.
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - переусиливать нельзя, чтобы не повредить резьбу или уплотнение.
• При установке в металлические панели используйте шайбу для равномерного распределения нагрузки.
• Для кабелей с экраном - обязательно подсоединяйте экран к корпусу оборудования, чтобы сохранить ЭМИ-защиту.
• Артикул 2086018 и модель V-TEC VM12 MS - это один и тот же продукт. При заказе указывайте любой из них.
