Выключатель автоматический дифференциального тока NB1L 1P+N C40 30mA тип AC 10kA (36mm) (R) | 203111 CHINT

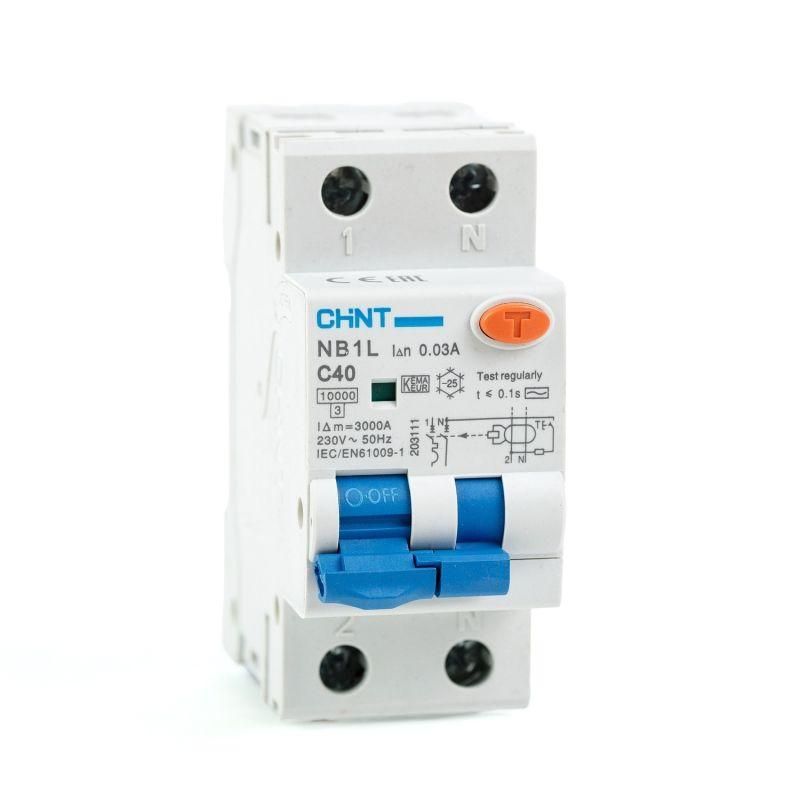

Автоматический выключатель дифференциального тока NB1L (36мм) (R) от CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях за счет отключения при утечке тока. Устройство сочетает функции обычного автомата и дифференциальной защиты, обеспечивая надежную работу в бытовых и промышленных условиях.

Назначение и область применения

Выключатель NB1L (36мм) (R) используется в однофазных сетях переменного тока 230 В, 50/60 Гц для защиты от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или заземление.

Применяется в жилых домах, квартирах, офисах, мастерских, на участках с оборудованием повышенной опасности - например, в ванных комнатах, кухнях, на производстве с металлообрабатывающими станками, насосами, конвейерами.

Технические характеристики

• Номинальный ток: 40 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека.
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Количество полюсов: 1P+N - отключаются фаза и ноль одновременно, ноль расположен слева.
• Отключающая способность: 10 кА - выдерживает максимальный ток КЗ без повреждения.
• Напряжение изоляции: 500 В - безопасная работа при колебаниях напряжения.
• Импульсное напряжение: 6 кВ - устойчивость к скачкам напряжения (молнии, коммутационные броски).
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли.
• Ширина модуля: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 75 мм - требует свободного пространства за щитом.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях.
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальным уровнем запыления (не в сырых или пыльных цехах).
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет защиту даже при отключении напряжения.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Для правильной работы важно соблюдать полярность: фаза подключается к верхней клемме L, ноль - к N. Нулевой проводник обязательно коммутируется - отключение происходит сразу по обоим проводам. Монтаж возможен в любых распределительных щитах с достаточным местом (минимум 75 мм глубины). Устройство совместимо с другими компонентами серии NB1L, включая дополнительные модули XF9, XF9J, S9, V9.

Безопасность и стандарты

Выключатель NB1L (36мм) (R) соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Электромеханическая конструкция гарантирует срабатывание даже при отказе сети. Индикатор положения контактов позволяет визуально определить состояние (включен / отключен). Работоспособность необходимо проверять ежемесячно кнопкой «Тест» - она моделирует утечку тока и проверяет исправность дифференциального триггера.

Преимущества

• Объединяет защиту от перегрузки, КЗ и утечки в одном корпусе - экономит место в щите.
• Электромеханическая схема - не зависит от напряжения сети, работает при обрыве нуля.
• Функция отключения нуля исключает риск оставления фазы под напряжением после срабатывания.
• Яркий индикатор положения контактов - удобно при диагностике и обслуживании.
• Высокая механическая износостойкость (20 000 циклов) - долгий срок службы при частом использовании.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток (AC).
• Не защищает от постоянных утечек тока (тип AC не реагирует на пульсирующие DC) - для таких задач нужен тип A.
• IP20 - нельзя использовать во влажных зонах без дополнительной защиты (например, в банях, на улице).
• Не рекомендован для помещений с классом загрязнения выше 2 (высокая пыль, масло, влага).
• Максимальная рабочая температура +40C - при более высоких температурах возможны ложные срабатывания.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины.
• Щитовая группа на кухне - отключает питание при пробое микроволновки или плиты.
• Линии питания станков с двигателями - срабатывает при КЗ и утечке, не давая перегрева.
• Освещение в подвале или гараже - снижает риск возгорания при старой изоляции.

Практические советы

• Выбирая аналогичные устройства, обращайте внимание на ширину - NB1L (36мм) (R) занимает 2 модуля, что влияет на планировку щита.
• Проверяйте дату производства: старые партии могли иметь меньший ресурс. Серия NB1L имеет хорошую репутацию, но все же регулярный тест обязателен.
• При установке в щит с несколькими АВДТ - группируйте по зонам (розетки, свет, оборудование), чтобы минимизировать последствия отключения.
• Если требуется удаленная сигнализация срабатывания - используйте дополнительный модуль XF9J.
• Не заменяйте этот выключатель обычным автоматом - потеряете защиту от утечки, что противоречит ПУЭ.
