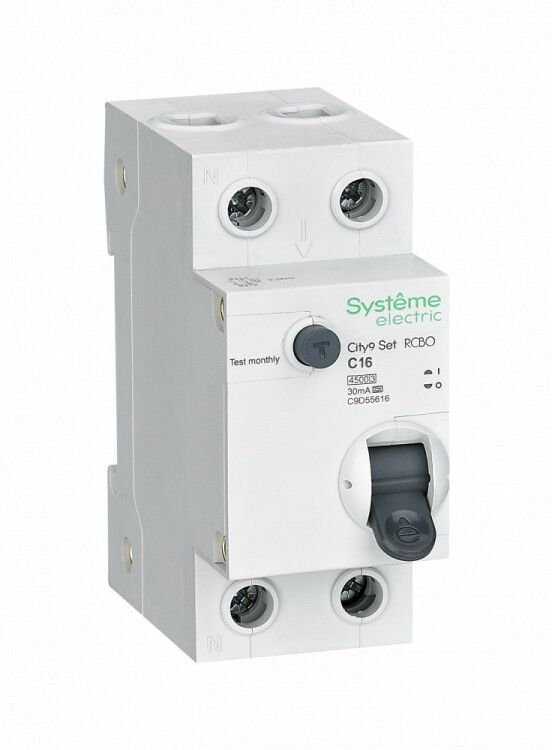

Выключатель автоматический дифференциального тока (АВДТ) 1P+N С 16А 4.5kA 30мА Тип-A 230В City9 Set - C9D55616 APC

Автоматический выключатель дифференциального тока Systeme Electric C9D55616 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для жилых и общественных помещений.

Назначение и область применения

Автоматический выключатель дифференциального тока Systeme Electric C9D55616 защищает людей от поражения электрическим током при утечках до 30 мА - этого достаточно для гарантии безопасности при прямом контакте с токоведущими частями. Он также отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах квартир, офисов, школ, больниц и других объектов с однофазной сетью 230 В. Особенно эффективен там, где используются бытовые приборы с возможностью утечки тока - стиральные машины, бойлеры, микроволновые печи, компьютеры.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Дифференциальный ток утечки: 30 мА - чувствительность, обеспечивающая защиту жизни человека
• Тип по току утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современной электроники - ИБП, зарядные устройства, светодиодные светильники)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (бытовая техника, освещение)
• Количество полюсов: 1P+N - отключение фазы и нулевого проводника одновременно
• Ширина модуля: 2 модуля (35 мм)
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Поперечное сечение провода: 1–25 мм2 - совместим с большинством медных проводов в домашней проводке
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли; используется только внутри закрытых щитов
• Частота: 50 Гц - предназначена для сетей России и стран СНГ
• Класс токоограничения: 3 - высокий уровень ограничения тока при КЗ, снижающий риск повреждения оборудования
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Номинальное напряжение изоляции: 500 В - допустимый максимум для изоляционных материалов
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Отключение без задержки - срабатывает сразу после превышения порога утечки или тока перегрузки/КЗ

Совместимость и монтаж

Systeme Electric C9D55616 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной не менее 45 мм. Оба полюса - фаза и ноль - коммутируются одновременно, что соответствует требованиям ПУЭ для защиты людей. Клеммы имеют безопасную конструкцию - исключают случайное прикосновение к токоведущим частям при установленной крышке. Подключаются провода сечением от 1 до 25 мм2. Максимальное усилие затяжки не указано - следует использовать отвертку с регулируемым моментом или следовать рекомендациям производителя на корпусе.

Безопасность и стандарты

Apparat соответствует международному стандарту IEC 61009-1 для устройств защитного отключения типа A. Применяет класс токоограничения 3 и категорию перенапряжения IV - показатели надежности для условий городских сетей. Сертифицирован для работы в помещениях со степенью загрязнения 2 - то есть в условиях нормальной запыленности, без химически активной среды. Не предназначен для открытого монтажа или влажных зонах - IP20 не обеспечивает защиту от влаги.

Преимущества

• Комбинированная защита: один прибор выполняет роль автомата и УЗО - экономит место в щите
• Тип A - работает с современной электроникой, в отличие от старых типов AC
• Кнопка TEST позволяет ежемесячно проверять исправность без специнструментов
• Высокая отключающая способность (4,5 кА) - подходит для многоквартирных домов и объектов с длинными линиями
• Совместим с проводами до 25 мм2 - не требует переходников при использовании мощных потребителей
• Изготовлен в рамках серии City9 SET - известной линейке с проверенной долговечностью

Ограничения применения

• Не подходит для трехфазных систем - только для 230 В однофазных сетей
• IP20 - нельзя устанавливать вне щита, во влажных помещениях (ванная, баня, подвал) без дополнительной защиты
• Не защищает от постоянного тока утечки выше 6 мА - не подходит для некоторых промышленных источников питания
• Не имеет временной задержки - не рекомендуется для цепей с высокими пусковыми токами без учета характеристики C
• Не предназначен для эксплуатации при температуре ниже –5 C или выше +40 C - соблюдайте условия окружающей среды

Примеры использования

• Защита группы розеток в кухне - особенно рядом с мойкой и холодильником
• Щитовая группа для стиральной машинки и бойлера - обязательное требование ПУЭ
• Распределительный щит квартиры - вместо двух отдельных устройств (автомат + УЗО)
• Офисные помещения с большим количеством компьютеров и оргтехники - тип A обеспечивает надежную реакцию на импульсные утечки

Практические советы

• Выбирая этот автомат, убедитесь, что ваш щит имеет достаточную глубину - минимум 45 мм - чтобы он плотно сел на рейку без перекоса
• Подключайте провода строго по цветовой маркировке: фаза - коричневый/черный, ноль - синий. Нарушение вызовет отказ защиты
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - это единственный способ удостовериться, что механизм не «завис»
• Не используйте его как обычный автомат без УЗО - потеряете защиту от утечек
• Если в цепи много электроники (LED-освещение, Wi-Fi роутеры, ИБП), тип A - правильный выбор. Тип AC не сработает
• Для групп с высокой нагрузкой (более 3,5 кВт) убедитесь, что сечение кабеля соответствует 16 А - иначе будет перегрев
