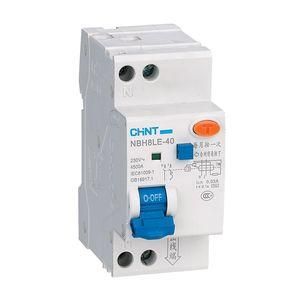

Выключатель автоматический дифференциального тока NBH8LE-40 однополюсный+N 40A 30mA характеристика С 4,5кА - 206066 CHINT

Автоматический выключатель дифференциального тока NBH8LE-40 (R) от CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях за счет отключения при утечке тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО), обеспечивая надежную работу в бытовых, офисных и промышленных условиях.

Назначение и область применения

Выключатель NBH8LE-40 (R) используется в однофазных электросетях 230 В, 50/60 Гц для защиты от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или поврежденные провода.

Применяется в распределительных щитах жилых домов, квартир, офисов, мастерских и легких промышленных объектов. Подходит для защиты групп розеток, кухонной техники, ванных комнат и других участков с повышенной опасностью.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузку до 9,2 кВт при 230 В.
• Номинальный ток утечки: 30 мА - чувствительность, соответствующая требованиям безопасности для человека.
• Номинальное напряжение: 230 В - рассчитан на стандартную сеть 220–240 В.
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, компрессоры).
• Номинальная отключающая способность: 4,5 кА - выдерживает ток КЗ до 4500 А без выхода из строя.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Сечение проводов: 1–16 мм2 - совместим с большинством медных проводов, используемых в квартирах и помещениях.
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли - устанавливается внутри закрытых щитов.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях, но не на улице.
• Модульная ширина: 2 модуля - занимает 36 мм в щите, легко помещается в типовые распределительные коробки.
• Глубина монтажа: 49,5 мм - требует достаточного внутреннего объема щита.
• Номинальное напряжение изоляции: 300 В - безопасно работает при скачках напряжения до этого значения.
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам (например, от молнии).

Совместимость и монтаж

Выключатель NBH8LE-40 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питания - сверху, что соответствует правилам сборки щитов. Для подключения используются винтовые зажимы, допускающие провода сечением от 1 до 16 мм2. Ноль и фаза должны быть подключены строго согласно маркировке на корпусе - неверное подключение нарушит работу УЗО.

Обязательно соблюдайте полярность: вход N - к нулевой шине, L - к фазе. После монтажа обязательно нажмите кнопку «Тест» - устройство должно отключиться. Если не отключилось - замените его.

Безопасность и стандарты

Выключатель NBH8LE-40 (R) соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Конструкция выполнена по электронному принципу - обеспечивает точное срабатывание даже при слабых утечках. Степень загрязнения 2 означает, что устройство можно использовать в помещениях с нормальной степенью запыленности (не в сырых, пыльных или химически агрессивных средах).

Преимущества

• Совмещение функций автомата и УЗО в одном устройстве - экономит место в щите.
• Срабатывает при утечке 30 мА - уровень, рекомендованный для защиты жизни человека.
• Характеристика «C» - хорошо переносит пусковые токи двигателей и нагревательных приборов.
• Индикатор положения контактов - сразу видно, отключен ли аппарат.
• Высокая механическая износостойкость - 20 000 циклов включения/выключения.
• Поддержка дополнительных модулей (XF9, S9, V9) - позволяет интегрировать в системы управления и сигнализации.

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных 230 В.
• Не защищает от постоянного тока утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с DC-компонентами.
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щиты) без дополнительной защиты.
• Не предназначен для частого ручного включения/отключения - только для аварийного отключения и редких операций.
• Не работает без подачи напряжения на вход - при отключении питания тест-кнопка не активируется.

Примеры использования

• Защита группы розеток на кухне - где используются микроволновки, кофе-машины, блендеры.
• Щит в ванной комнате - защита от удара током при использовании стиральных машин или теплых полов.
• Распределительный щит малого производства - защита станков с асинхронными двигателями.
• Офисные помещения - защита компьютерных стоек, серверных шкафов, зарядных устройств.

Практические советы

• Проверяйте работу кнопкой «Тест» минимум один раз в месяц - это обязательное условие безопасности.
• При установке в старый щит убедитесь, что глубина (49,5 мм) и ширина (2 модуля) позволяют поместить устройство без давления на соседние автоматы.
• Не соединяйте ноль после УЗО с заземлением - это вызовет ложные срабатывания.
• Если устройство часто отключается - проверьте изоляцию проводов, состояние розеток и подключенной техники.
• Для систем с высокой вероятностью ложных срабатываний (например, с длинными кабелями или многочисленными ЭПРА) рассмотрите использование УЗО типа B или более высокой чувствительности - NBH8LE-40 (R) не подходит для таких задач.
