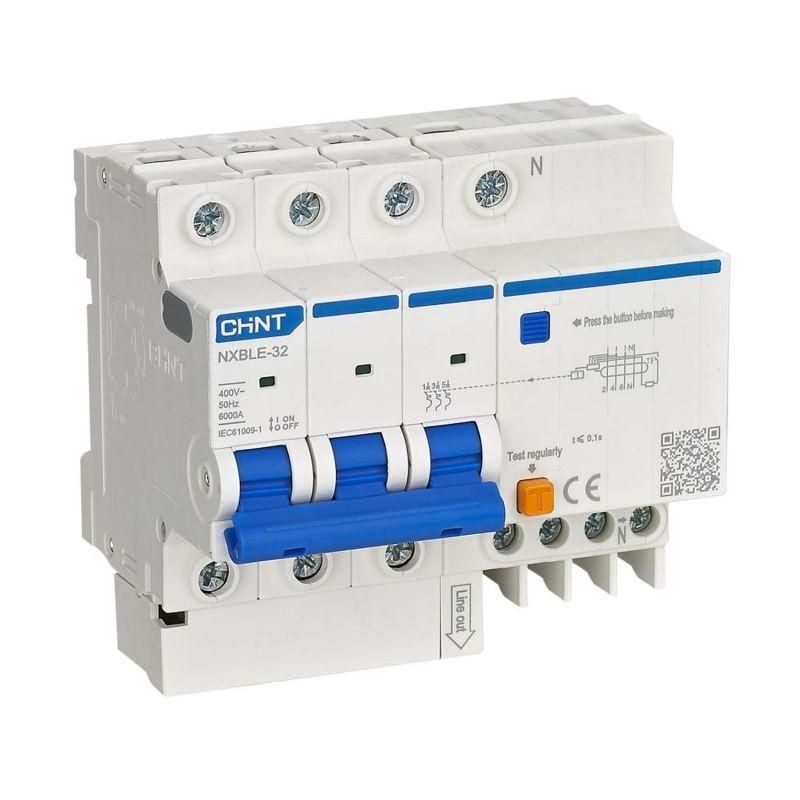

Выключатель автоматический дифференциального тока NXBLE-32 3P+N C25 30mA тип AC 6kA (R) | 819514 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-32 3P+N C25 30mA (артикул 819514) сочетает защиту от перегрузки, короткого замыкания и утечек тока - идеально подходит для обеспечения безопасности в жилых, коммерческих и промышленных электросетях 400 В.

Назначение и область применения

CHINT NXBLE-32 3P+N C25 30mA предназначен для защиты людей от поражения электрическим током при косвенном прикосновении, предотвращения возгораний из-за утечек тока, а также для отключения нагрузки при перегрузке или коротком замыкании. Устройство применяется в распределительных щитах объектов с трёхфазной сетью 400 В - квартиры, офисы, производственные участки, мастерские, где есть оборудование с высокой мощностью и требуются надёжные системы защиты.

Технические характеристики

• Номинальный ток: 25 А - допустимая постоянная нагрузка без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к опасному току через человека
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не на импульсные или постоянные)
• Количество полюсов: 4 (3 фазы + N) - отключает все проводники, включая нейтраль
• Отключающая способность: 6 кА - способен безопасно прервать максимальный ток КЗ в бытовых и промышленных сетях
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, светильники, бытовые приборы)
• Номинальное напряжение: 400 В - работает в трёхфазных сетях с линейным напряжением до 400 В
• Рабочая температура: от -25C до +40C - подходит для установки в необогреваемых помещениях
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги - требуется установка внутри закрытого щита
• Частота: 50/60 Гц - совместим со всеми стандартными сетями
• Ширина модуля: 5.5 - занимает 5 модулей на DIN-рейке
• Напряжение изоляции: 300 В - гарантирует безопасную работу между полюсами
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

CHINT NXBLE-32 3P+N C25 30mA монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - входные провода подводятся сверху, выходные - снизу. Нейтраль (N) обязательно отключается при срабатывании - важно соблюдать правильную полярность при подключении. Для установки требуется свободное место минимум 5 модулей. Устройство совместимо с другими компонентами серии NXBLE-32, что позволяет легко формировать комплексную систему защиты.

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Отключение нейтрали повышает уровень безопасности при обслуживании и ремонте. Индикатор положения контактов (окошко) показывает состояние автомата - «ON» / «OFF». Работоспособность необходимо проверять ежемесячно кнопкой «Тест» - она моделирует утечку тока и проверяет исправность внутренней схемы.

Преимущества

• Отключение нейтрали исключает риск сохранения потенциала на нулевом проводе после срабатывания
• Характеристика «C» хорошо адаптирована к пусковым токам двигателей и люминесцентных ламп
• Электронная схема обеспечивает точное срабатывание даже при слабых утечках
• Высокая механическая износостойкость (20 000 циклов) и электрическая (10 000 циклов) - долгий срок службы
• Готов к расширению: возможна установка дополнительных модулей (AX-X1, AL-X1, SHT-H3 и др.)

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - тип AC не реагирует на выпрямленные сигналы (например, от ИБП или LED-драйверов)
• IP20 требует обязательной установки в закрытом щите - нельзя использовать во влажных или запылённых местах без дополнительной защиты
• Не рекомендован для питания оборудования с высоким уровнем помех (варочные поверхности, сварочные аппараты) - возможны ложные срабатывания
• Напряжение изоляции 300 В ограничивает применение в сетях выше 400 В - не используется в HV-системах

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щитовая защита трёхфазного станка с асинхронным двигателем
• Общий автомат для распределительного щита торгового центра с освещением и маломощным оборудованием
• Линия питания конвейера в логистическом складе с контролируемой средой

Практические советы

• Перед установкой проверьте соответствие номинала (25 А) нагрузке - не превышайте её более чем на 20%
• При подключении нейтрали используйте отдельный проводник - не объединяйте с PEN-проводом
• Если в сети есть частотные преобразователи или ИБП - рассмотрите вариант с типом A вместо AC
• При групповой защите нескольких контуров - устанавливайте CHINT NXBLE-32 3P+N C25 30mA на вводе, а не на каждом ответвлении
• Проверяйте функциональность кнопкой «Тест» каждый месяц - особенно перед сезонным включением оборудования
• При замене старого автомата - убедитесь, что новое устройство имеет ту же ширину (5.5 модуля) и аналогичную схему отключения нейтрали
