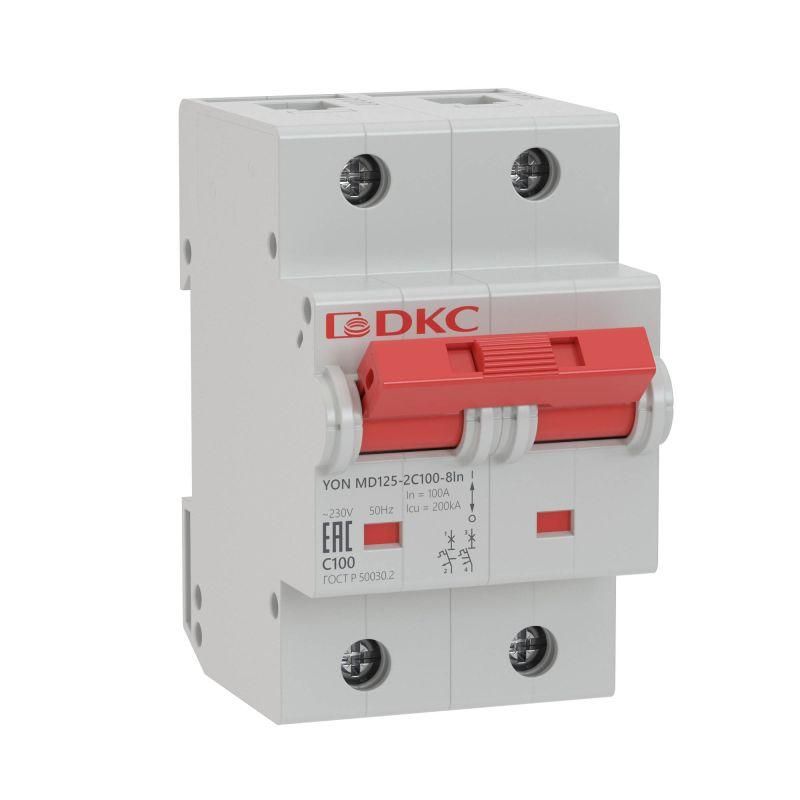

Выключатель автоматический двухполюсный YON MD125-2C100-8ln 20kA | MD125-2C100 DKC ДКС

Автоматический выключатель MD125 от YON — двухполюсный модульный аппарат на 100 А с характеристикой C и отключающей способностью 20 кА, предназначенный для защиты сетей переменного тока в распределительных щитах. Устройство обеспечивает надёжную работу при высоких нагрузках и соответствует требованиям промышленной электроустановки.

Назначение и область применения

MD125 используется для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых, общественных и промышленных объектов. Подходит для питания мощного оборудования: тепловых насосов, систем вентиляции, кондиционирования, сварочных аппаратов и других устройств с высоким пусковым током. Может устанавливаться как основной входной автомат или для групповой защиты ответвлений.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 2 (L+N, с коммутируемым нейтральным проводником)
• Характеристика расцепления: C — оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальное напряжение: 230 В AC
• Номинальная отключающая способность: 20 кА — способен безопасно отключить цепь при крупном КЗ
• Частота: 50 Гц
• Номинальное напряжение изоляции: 230 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — защищает от кратковременных скачков
• Поперечное сечение подключаемого провода: до 25 мм²
• Степень защиты IP20 — защита от доступа пальцев, но не от пыли и воды
• Рабочий диапазон температур: от –60 °C до +40 °C — работает в суровых условиях
• Количество модулей DIN: 3
• Степень загрязнения: 3 — допустима установка в помещениях с повышенным уровнем пыли и влаги
• Категория перенапряжения: IV — рассчитан на использование в местах подключения к распределительным сетям

Совместимость и монтаж

MD125 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите — три модуля (54 мм). Коммутируемый нейтральный проводник позволяет полностью разрывать цепь, что важно для безопасности при обслуживании. Подключение осуществляется через зажимы, рассчитанные на медные провода сечением до 25 мм². Не требует специальных инструментов — фиксируется защёлкой. Совместим со всеми типами шин и клеммников, используемых в промышленных щитах.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Категория перенапряжения IV и степень загрязнения 3 обеспечивают надёжную работу даже в условиях промышленных помещений с высокими рисками электромагнитных помех и загрязнений. Наличие коммутируемого нейтрали повышает уровень безопасности при ремонте — полностью отключается питание всей цепи.

Преимущества

• Высокая отключающая способность (20 кА) снижает риск повреждения оборудования при аварии
• Коммутируемый нейтраль — безопаснее обычных однополюсных автоматов при работе с сетями TN-S/TN-C-S
• Широкий диапазон рабочих температур — можно использовать в холодильных камерах, на открытых площадках, в неотапливаемых помещениях
• Поддержка больших сечений проводов (до 25 мм²) — исключает необходимость переходников
• Изготовлен в рамках серии MCB — совместим с другими элементами системы YON/DKC

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 °C — возможен отказ при длительном нагреве
• IP20 не обеспечивает защиту от брызг, пыли и влаги — запрещено применение во влажных или пыльных местах без корпуса щита
• Характеристика C не рекомендована для цепей с очень высоким пусковым током (например, крупные компрессоры или тяжёлые станки); для них лучше выбрать характеристику D
• Не является УЗО — не защищает от утечек тока; при необходимости требуется дополнительная установка дифференциального автомата

Примеры использования

• Главный входной автомат в промышленном щите для цеха с несколькими станками
• Защита группы мощных кондиционеров в офисном здании
• Щит управления тепловым насосом в частном доме
• Распределительный автомат для группы светильников и розеток на производстве

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — максимальное 25 мм². Более толстые провода потребуют предварительной обжимки или переходника
• При использовании в холодных условиях (ниже –20 °C) убедитесь, что щит не продувается ветром — это может вызвать конденсацию внутри
• Если в цепи есть оборудование с пусковым током более 8–10×Iн, рассмотрите возможность замены на автомат с характеристикой D
• MD125 можно дополнить аксессуарами (блокировками, сигнализацией) — предусмотрена возможность модификации
• При сборке щита соблюдайте порядок: сначала подключите провода, затем закрепите автомат на рейке — так проще избежать перекосов контактов
