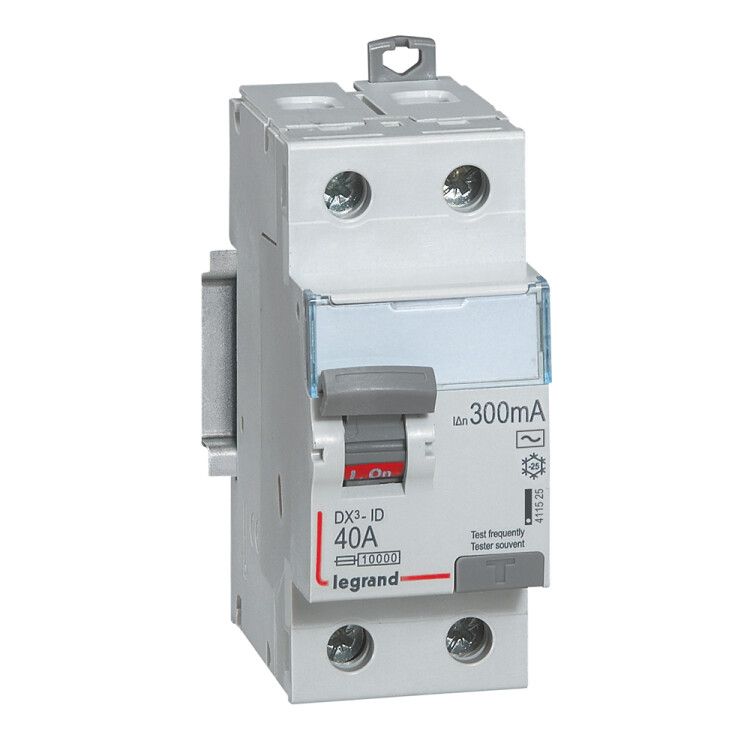

Выключатель дифференциальный (УЗО) DX3-ID 2п 40А 300мА тип AC | 411525 Legrand

Выключатель дифференциального тока (УЗО) DX3-ID 2-полюсный 40А 300мА типа AC от Legrand предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях переменного тока. Этот УЗО применяется в бытовых и промышленных системах, где важна надежная аварийная отсечка, особенно там, где есть риск повреждения изоляции или случайного касания токоведущих частей.

Назначение и область применения

УЗО DX3-ID 2-полюсный 40А 300мА используется для автоматического отключения электрической цепи при возникновении тока утечки, превышающего 300 мА. Это предотвращает опасность поражения человека током и снижает риск возгорания из-за пробоя изоляции. Подходит для установки в распределительных щитах жилых домов, офисов, складов, производственных помещений и других объектов с однофазными нагрузками до 40 А.

Технические характеристики

• Номинальный ток: 40 А - позволяет подключать нагрузки мощностью до ~9 кВт при 230 В
• Дифференциальный ток срабатывания: 300 мА - чувствительность на уровне, подходящем для защиты групповых линий, а не отдельных розеток
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для большинства бытовых и промышленных сетей)
• Номинальное напряжение: 230 В - совместим с сетями 220–240 В
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Количество полюсов: 2 - отключает одновременно фазу и ноль, исключая возможность сохранения потенциала на одном проводе
• Напряжение изоляции: 250 В - обеспечивает безопасную работу при перегрузках по напряжению
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы
• Степень защиты: IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и влаги; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +60 C, подходит для неотапливаемых помещений
• Способ монтажа: DIN-рейка - легко устанавливается на стандартную рейку шириной 35 мм
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке
• Подключаемое сечение провода: 0,75–50 мм2 - совместим с медными проводами от тонких до толстых, включая шины
• Частота: 50 Гц - рассчитан на сети России и стран СНГ
• Глубина монтажа: 44 мм - требуется свободное пространство в щите
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, что позволяет точно определить причину отключения

Совместимость и монтаж

УЗО DX3-ID 2-полюсный 40А 300мА монтируется на DIN-рейку в любом распределительном щите, соответствующем стандарту IEC 60898-1. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены L/N, выходные - T/L и T/N. Кабели сечением от 0,75 до 50 мм2 зажимаются одним винтом на каждом полюсе. Обязательно проверьте, чтобы нулевой провод не был соединён с заземлением после УЗО - это вызовет ложные срабатывания. Устройство совместимо с автоматическими выключателями Legrand серии DX3 и другими продуктами, соответствующими МЭК 60898-1/60947.

Безопасность и стандарты

Выключатель дифференциального тока DX3-ID соответствует международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947 (для промышленного оборудования). Применение устройства обеспечивает соответствие требованиям ПУЭ и СП 31-110-2003 к защите от поражения электрическим током. Блокировка после срабатывания гарантирует, что устройство нельзя включить без устранения причины отказа - это повышает безопасность обслуживания.

Преимущества

• Механическая блокировка после срабатывания - позволяет точно диагностировать причину отключения
• Широкий диапазон сечения проводов (0,75–50 мм2) - удобен для подключения как слаботочных, так и силовых линий
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Устойчивость к температурным колебаниям (–25…+60 C) - подходит для установки в холодных или жарких помещениях
• Совместимость с сериями Legrand DX3 - позволяет использовать единый стиль и компоненты в щите

Ограничения применения

• Не подходит для защиты от постоянного тока утечки - только для переменного (AC); для смешанных токов нужен тип A или B
• IP20 - не допускает установку вне закрытого щита, в сырых или запылённых местах
• 300 мА - слишком высокая чувствительность для защиты от поражения человека; для розеток рекомендуются УЗО 30 мА
• Не является автоматическим выключателем - требует обязательной парной установки с АВ для защиты от перегрузок и КЗ
• Не предназначен для частого включения/выключения - не рассчитан на оперативное управление, только на защиту

Примеры использования

• Защита группы розеток на кухне или в ванной комнате (при наличии отдельного автомата 16–20 А)
• Обеспечение безопасности линий питания для насосов, вентиляторов, станков в цехах
• Функциональная часть щита на этаже многоквартирного дома - отвечает за целую секцию квартир
• Щит на складе с освещением, конвейерами и зарядными устройствами

Практические советы

• Выбирая УЗО DX3-ID 40А 300мА, убедитесь, что перед ним установлен автоматический выключатель с номиналом 40 А или ниже - иначе он не сможет защитить УЗО от перегрузки
• Проверяйте посадочные размеры: глубина 44 мм требует минимум 50 мм свободного места в щите
• Не используйте этот УЗО для защиты отдельных розеток - для этого нужны модели с 30 мА. Здесь 300 мА - это уровень для групповой защиты
• После монтажа обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• При использовании в промышленных условиях регулярно проверяйте состояние изоляции кабелей - частые срабатывания указывают на старение или повреждение
