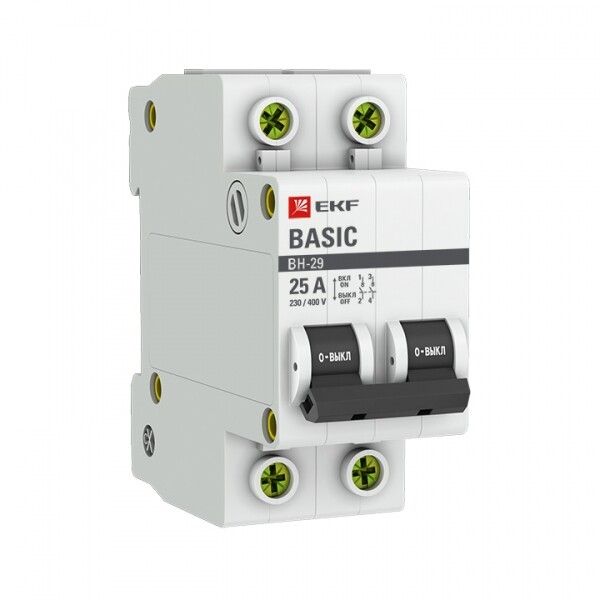

Выключатель нагрузки модульный ВН-29 2P 25А EKF Basic | SL29-2-25-bas

Выключатель нагрузки модульный 2 полюса 25 А ВН-29 от EKF Basic предназначен для безопасного включения и отключения электрических цепей под нагрузкой. Он используется в распределительных щитах для управления оборудованием, где требуется частое ручное управление, но не нужна защита от короткого замыкания. Артикул sl29-2-25-bas соответствует серийной линейке Basic, ориентированной на базовые задачи промышленной автоматизации.

Назначение и область применения

Выключатель нагрузки модульный 2 полюса 25 А ВН-29 применяется для ручного коммутирования электрических цепей переменного тока под рабочей нагрузкой. Он не защищает от коротких замыканий - эту функцию выполняют автоматические выключатели. Поэтому ВН-29 устанавливается перед автоматом или совместно с предохранителем. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием до 25 А.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выключатель может коммутировать без повреждений.
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях 380–400 В.
• Отключающая способность при КЗ: 2 кА - способен выдерживать кратковременный ток короткого замыкания до этой величины, но не отключает его автоматически.
• Количество полюсов: 2 - размыкает два фазных провода одновременно, что важно для безопасности при работе с трёхфазным оборудованием.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; подходит только для установки внутри закрытых щитов.
• Количество модулей DIN: 2 - занимает две стандартные ширины (17,5 мм каждый), легко помещается в типовой щит.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить жилы большого сечения, включая многожильные и одножильные провода.
• Климатическое исполнение УХЛ4 - работает при температуре от −40 C до +40 C и в условиях повышенной влажности, но только в защищённом помещении.
• Глубина монтажа: 50 мм - требует достаточного внутреннего объёма щита для свободного открывания крышки и доступа к контактам.
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008) - соответствие международному стандарту на устройства управления нагрузкой.

Совместимость и монтаж

Выключатель нагрузки модульный 2 полюса 25 А ВН-29 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейку и затянуть клеммы. Клеммы расположены сверху и снизу - можно подключать кабель с любой стороны. Работает совместно с любыми устройствами на DIN-рейке: автоматическими выключателями, УЗО, реле. Обязательно соблюдайте порядок: после ВН-29 должен следовать аппарат защиты от КЗ. Монтаж возможен только в сухих, закрытых щитах из-за степени защиты IP20.

Безопасность и стандарты

Выключатель ВН-29 соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, которые регламентируют безопасность и надёжность устройств управления нагрузкой. Конструкция исключает случайное включение благодаря механической фиксации положения «OFF». Наличие одного нормально открытого контакта гарантирует чёткую визуализацию состояния цепи - при отключенном положении рукоятки ток не проходит. Цвет светло-серый обеспечивает единый внешний вид в комплекте с другими изделиями серии Basic.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, высокая долговечность при частых переключениях.
• Широкий допуск по сечению кабеля (до 35 мм2) - удобство при подключении силовых линий без переходников.
• Фиксация в двух положениях - «ON» и «OFF» - снижает риск неверного положения рукоятки.
• Совместимость со всей серией EKF Basic - возможность сборки унифицированного щита с одинаковым дизайном и параметрами.
• Подтверждённая отключающая способность 2 кА - безопаснее, чем обычные рубильники без сертификации.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - обязательно используйте вместе с автоматическим выключателем или предохранителем.
• IP20 не допускает установку во влажных, пыльных или наружных помещениях - только в закрытых щитах.
• Не имеет сигнализирующих контактов - нельзя использовать для удалённого контроля состояния в системах автоматики.
• Не рекомендуется для частого включения-выключения двигателей с высоким пусковым током - лучше применять контакторы.
• Максимальная мощность ламп 400 Вт - не подходит для управления массивными световыми потолками или прожекторами выше этого значения.

Примеры использования

• Управление насосом в системе водоснабжения - включение/отключение вручную перед обслуживанием.
• Отключение теплового оборудования (печей, сушилок) для планового ремонта.
• Коммутация группы освещения в цеху, где не требуется автоматизация, но важна визуальная проверка состояния.
• Изоляция участка сети при работах на линии - как часть системы блокировки энергообъекта (LOTO).

Практические советы

• Перед монтажом проверьте, чтобы глубина щита была больше 50 мм - иначе рукоятка будет задевать крышку.
• При подключении кабеля сечением более 16 мм2 используйте наконечники - так надёжнее и легче зажимать в клемме.
• Не используйте ВН-29 вместо автомата даже при малых нагрузках - он не отключится при КЗ, что создаёт опасность возгорания.
• При сборке щита располагайте ВН-29 рядом с автоматом, который защищает ту же цепь - это упрощает диагностику и обслуживание.
• Для работы в условиях частых переключений выбирайте модели с рукояткой - они менее подвержены износу, чем кнопочные аналоги.
