Выключатель-разъединитель с функцией защиты ПВР 3 3П 630A | SQ0726-0004 TDM

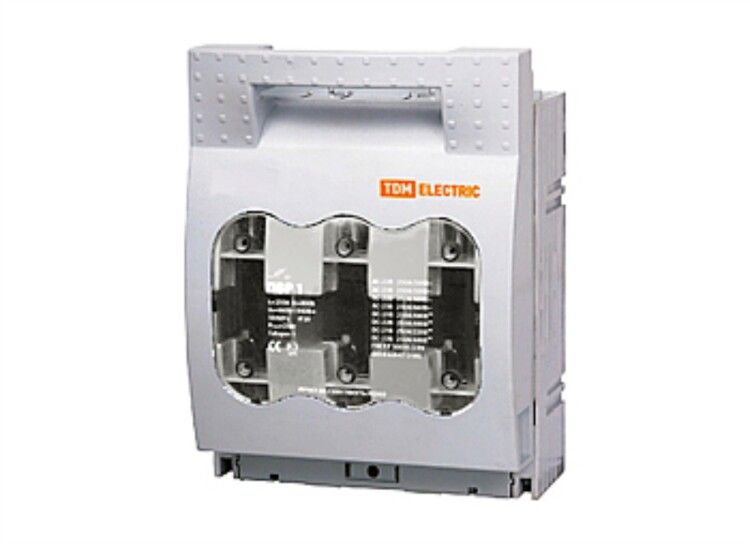

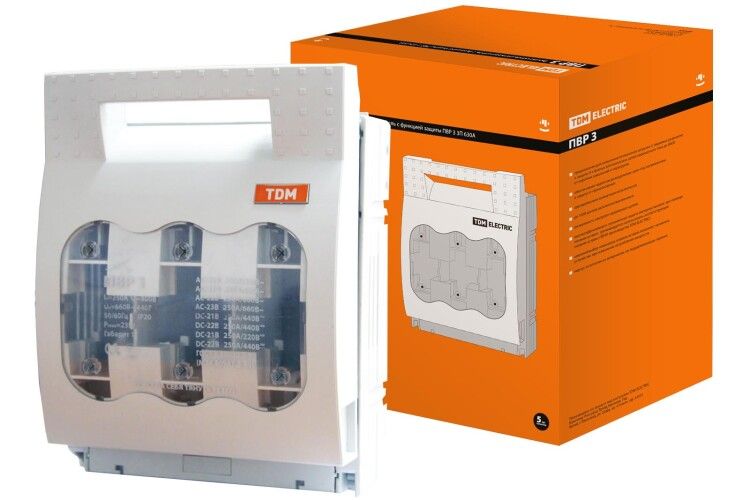

Выключатель-разъединитель с функцией защиты ПВР 3 от TDM ELECTRIC (серия SQ0726-0004) предназначен для коммутации и защиты цепей с номинальным током до 630 А и напряжением до 690 В в распределительных устройствах, шкафах управления и на трансформаторных подстанциях. Ключевая особенность модели — сочетание функции ручного разъединителя с защитой через ножевые предохранители, что позволяет использовать один аппарат для отключения нагрузки под нагрузкой и аварийного отключения при коротком замыкании. Корпус из армированного стекловолокном полиамида (PA-6.6) обеспечивает механическую прочность и негорючесть, а прозрачная крышка позволяет визуально контролировать состояние предохранителей и наличие дуги без вскрытия панели. Трехполюсная конструкция (3П) с размещением на направляющих сверху упрощает монтаж в стандартные распределительные шкафы (ВРУ, ШР, ПР, КСО, ЩО) и обеспечивает компактность сборки. Степень защиты IP20 указывает на необходимость установки устройства в закрытые шкафы или помещения, исключающие попадание пыли и влаги в количестве, превышающем допустимое для этого класса. Аппарат не имеет встроенных расцепителей перегрузки и работает только в паре с установленными ножевыми предохранителями, поэтому выбор плавких вставок должен соответствовать токовым характеристикам защищаемой линии.
