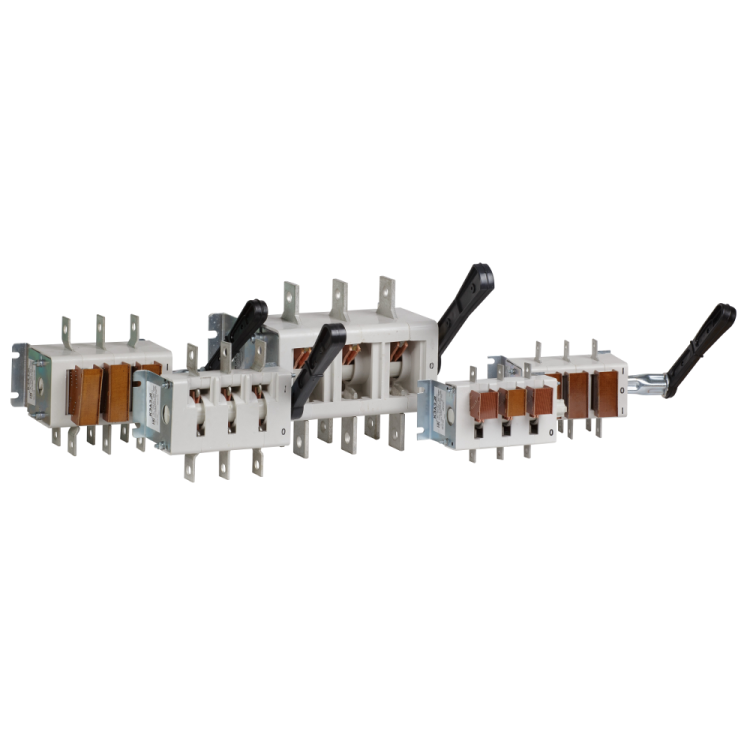

Рубильник ВР32-35 В71251 250А УХЛ3 КЭАЗ 103426

Выключатель-разъединитель ВР32-35-В71251-250А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения цепей до 250 А и 660 В переменного или постоянного тока. Подходит для монтажа в распределительных щитах, используется как сервисный, аварийный или предохранительный выключатель в промышленных системах.

Назначение и область применения

Выключатель-разъединитель ВР32-35-В71251-250А-УХЛ3 предназначен для ручного отключения электрической цепи под нагрузкой и обеспечения видимого разрыва для проведения обслуживания. Устройство сочетает функции выключателя и разъединителя - позволяет коммутировать ток и изолировать участок сети. Применяется в силовых цепях промышленного оборудования: станках, конвейерах, насосных станциях, системах автоматизации. Может использоваться как аварийный выключатель, сервисный разъединитель или предохранительный аппарат в соответствии с требованиями безопасности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 660 В
• Номинальная мощность при AC-3 (400 В): 100 кВт
• Условный ток короткого замыкания: 14 кА
• Частота: 50/60 Гц
• Род тока: Переменный / Постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки в закрытом корпусе
• Максимальное сечение кабеля: 150 мм2
• Тип подключения: Винтовые зажимы
• Конструкция: Стационарная, с монтажной платой
• Габариты: 172,5 × 162 × 124 мм
• Количество нормально замкнутых контактов: 2
• Тип рукоятки: Рычажный, съемный, черного цвета
• Наличие дугогасительной камеры: Да - снижает риск повреждений при отключении под нагрузкой
• Нормативные документы: ГОСТ Р 50030.3, ТУ3424-036-05758109-2006

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-В71251-250А-УХЛ3 рассчитан на фронтальный монтаж в шкафах и щитах. Монтаж осуществляется через монтажную плиту - устройство крепится болтами к металлической поверхности. Для подключения используются винтовые зажимы, совместимые с кабелями до 150 мм2. Съемная рукоятка позволяет выполнять операции отключения без доступа к токоведущим частям, что удобно при работе в ограниченном пространстве. Обязательно соблюдайте посадочные размеры: габариты 172,5×162 мм определяют необходимый проём в панели.

Безопасность и стандарты

Выключатель-разъединитель ВР32-35-В71251-250А-УХЛ3 соответствует ГОСТ Р 50030.3 и внутренним техническим условиям КЭАЗ. Имеет дугогасительную камеру, обеспечивающую безопасное отключение под нагрузкой. Устройство признано подходящим для использования в качестве аварийного выключателя и сервисного разъединителя - то есть может применяться для быстрого отключения питания при необходимости ремонта или экстренной остановки. Благодаря наличию двух НЗ контактов возможна реализация сигнализации состояния (например, “выключен” или “заблокирован”).

Преимущества

• Сочетание функций выключателя и разъединителя - экономит место в щите и упрощает схему
• Наличие дугогасительной камеры - увеличивает срок службы и надежность при частых переключениях
• Съемная рукоятка - исключает случайное включение, позволяет использовать бирки и замки для LOTO (Lock Out Tag Out)
• Высокая коммутационная способность (14 кА) - выдерживает токи короткого замыкания в типичных промышленных сетях
• Климатическое исполнение УХЛ3 - гарантирует работу в условиях холодных производственных помещений
• Поддержка постоянного тока - расширяет возможности применения за пределы стандартных AC-систем

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых местах, на улице или в помещениях с высокой запылённостью; обязательно использование в закрытых щитах
• Не предназначено для частого включения/отключения под максимальным током - рекомендовано для редких операций (не более 1–2 раз в день)
• Отсутствие встроенной защиты от перегрузки - требуется дополнительная защита (автоматический выключатель, предохранитель)
• Только стационарная установка - не подходит для мобильных или переносных решений

Примеры использования

• Отключение питания станка перед техобслуживанием - в роли сервисного выключателя
• Автоматическая остановка конвейера при аварии - в качестве кнопки аварийного отключения
• Изолирование секции распределительного щита при плановых работах - благодаря видимому разрыву
• Управление питанием больших насосов или компрессоров на промплощадке

Практические советы

• При монтаже проверьте соответствие сечения кабеля (до 150 мм2) и момент затяжки винтов - недостаточно плотное соединение вызывает нагрев
• Обязательно используйте съемную рукоятку с замком или биркой при проведении ремонтных работ - это соответствует правилам LOTO
• Убедитесь, что щит имеет достаточную глубину для свободного хода рычага - габариты 124 мм включают механизм управления
• Для работы в условиях низких температур (УХЛ3) допускаются переключения при −40 C, но не рекомендуется частое включение при минусовых температурах без прогрева
• Проверяйте целостность дугогасительной камеры после нескольких тысяч коммутаций - при повреждении замените весь модуль
