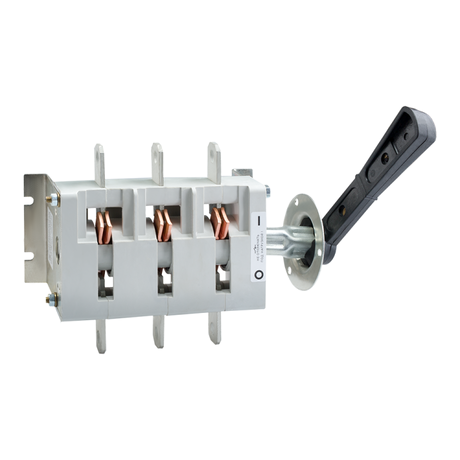

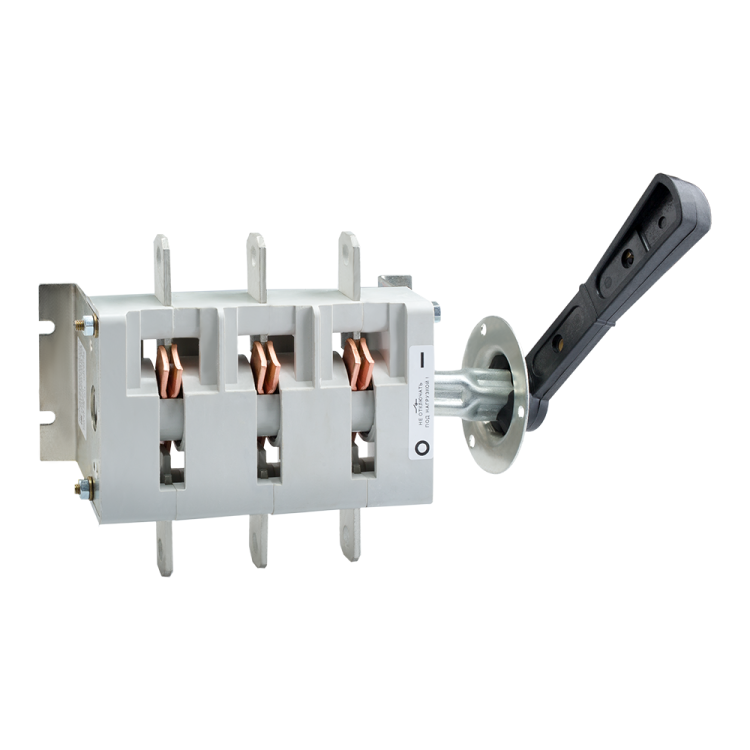

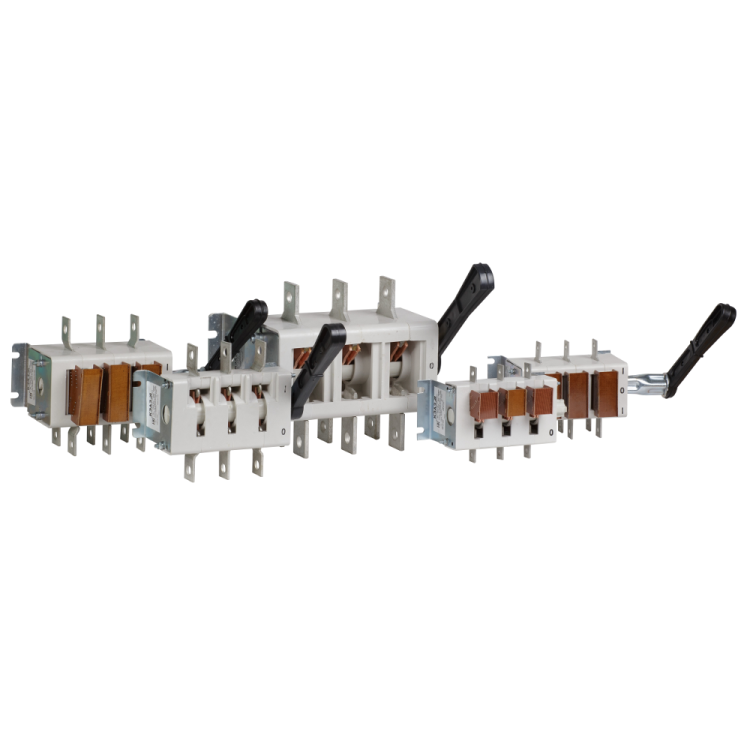

Рубильник ВР32-37 В31251 400А УХЛ3 КЭАЗ 103363

Выключатель-разъединитель ВР32-37-В31251-400А-УХЛ3 от КЭАЗ предназначен для безопасного отключения и размыкания электрической цепи под нагрузкой, обеспечивает механическую изоляцию и используется в распределительных щитах промышленных объектов. Этот аппарат сочетает функции выключателя, разъединителя и сервисного переключателя, что делает его универсальным решением для систем до 660 В переменного и постоянного тока.

Назначение и область применения

Выключатель-разъединитель ВР32-37-В31251-400А-УХЛ3 применяется для ручного отключения и включения силовой цепи под нагрузкой, а также для создания видимого воздушного зазора при обслуживании оборудования. Он подходит для работы в составе распределительных устройств, где требуется надежное и однозначное отключение питания - например, на входе в частичную сеть, перед преобразователями частоты, двигателями или нагревательными установками. Устройство можно использовать как аварийный выключатель, сервисный разъединитель или предохранительный коммутационный элемент.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 22 кА
• Номинальная мощность по классу AC-3: 160 кВт
• Частота: 50 / 60 Гц
• Род тока: Переменный и постоянный
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытом корпусе
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, в помещениях с контролируемой средой
• Максимальное сечение кабеля: 360 мм2
• Тип подключения: Винтовые зажимы
• Конструкция: Стационарная, с монтажной платой
• Габариты: 94,5 × 210 × 214,5 мм
• Количество нормально замкнутых контактов: 1
• Тип рукоятки: Рычажный, съемный
• Цвет управления: Черный
• Направление действия: Одностороннее

Совместимость и монтаж

Выключатель-разъединитель ВР32-37-В31251-400А-УХЛ3 рассчитан на фронтальный монтаж в шкафы и распределительные щиты через монтажную плиту. Для установки необходима подготовка отверстия соответствующих габаритов. Подключение осуществляется с помощью винтовых зажимов - допускаются медные кабели сечением до 360 мм2. Съемная рукоятка позволяет выполнять операции удалённо или с использованием блокировочных устройств. Обязательно соблюдайте требования по свободному доступу к рычагу и достаточному расстоянию между соседними аппаратами для теплоотвода.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Присутствие дугогасительной камеры обеспечивает безопасное отключение токов нагрузки без повреждения контактной системы. Выключатель-разъединитель ВР32-37-В31251-400А-УХЛ3 признан пригодным для использования в качестве устройства аварийной остановки и сервисного выключателя, что подтверждает соответствие требованиям безопасности при плановом и экстренном отключении.

Преимущества

• Объединяет три функции: выключатель, разъединитель и сервисный рубильник - снижает количество компонентов в щите
• Высокая коммутационная способность (22 кА) гарантирует работу даже при значительных токах КЗ
• Съемная рукоятка позволяет применять механизмы блокировки и контроль доступа
• Поддержка постоянного тока расширяет возможности применения за пределами типичных сетей переменного тока
• Жесткая конструкция и прочные винтовые зажимы обеспечивают долговременную надежность соединений

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать вне герметичных шкафов; запрещено использование во влажных, пыльных или открытых местах
• Не предназначены для частого включения/выключения - рекомендовано не более 10–15 циклов в час
• Только одно направление движения рукоятки - невозможна двунаправленная коммутация
• Отсутствуют автоматические защиты - необходимо совмещать с предохранителями или автоматическими выключателями для защиты от перегрузок и КЗ
• Не подходит для установки в щиты с ограниченным пространством - требует минимум 200 мм свободного места вокруг для удобства оперирования

Примеры использования

• Главный ввод в промышленный распределительный щит с питанием двигателей 160 кВт
• Отключающий элемент перед ЧРП (частотным регулятором) на конвейере
• Автономный сервисный разъединитель для ремонта насосной группы
• Аварийный выключатель на участках с высокой плотностью оборудования
• Компонент в системах постоянного тока (например, сварочные установки, батарейные массивы)

Практические советы

• При монтаже проверьте точность затяжки винтов - недостаточно затянутый провод вызывает перегрев, слишком сильная затяжка - деформацию зажима
• Используйте съемную рукоятку с блокиратором LOTO (Lock Out Tag Out) для работ по техобслуживанию
• Убедитесь, что в щите есть место для установки сигнализации положения (по желанию) - наличие одного НЗ контакта позволяет подключить индикацию “включен”
• Выбирая аналоги, обращайте внимание на посадочный размер - габариты 94,5×210 мм должны точно совпадать с отверстием в стенке шкафа
• Для условий повышенной влажности используйте дополнительно термоклеящиеся или герметизирующие прокладки на раму щита
