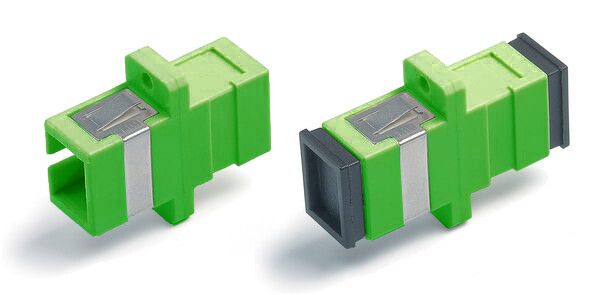

Адаптер оптический проходной SC/APC-SC/APC SM simplex корпус пластиковый зеленый черные колпачки - 242799 Hyperline

Адаптер проходной оптический SC/APC-SC/APC SM simplex от бренда Hyperline, артикул 242799 - устройство для надежного и точного соединения двух одномодовых оптических кабелей с коннекторами SC/APC. Подходит для установки в распределительных щитах, патч-панелях и настенных коробках в сетях FTTH, телекоммуникациях и промышленной оптике.

Назначение и область применения

Адаптер проходной оптический SC/APC-SC/APC SM simplex используется для создания временного или постоянного соединения между двумя оптическими кабелями, оконцованными коннекторами SC/APC. Он обеспечивает точную центровку сердечников волокон, минимизируя потери сигнала на стыке. Применяется в сетях передачи данных, IPTV, системах видеонаблюдения, а также в промышленных и телекоммуникационных объектах, где требуется высокая стабильность связи.

Технические характеристики

• Тип волокна: одномодовое (SM) - подходит для длинных дистанций и высоких скоростей передачи
• Тип разъемов: SC-SC - прямоугольный коннектор с защелкой, широко используемый в telecom и datacom
• Угол полировки: APC (Angled Physical Contact) - 8° угол, снижающий отражения и повышающий качество сигнала
• Тип изделия: проходной - позволяет кабелю проходить через него без изгиба, уменьшая механическую нагрузку
• Способ монтажа: фланцевый - крепится через отверстия в панели с помощью болтов или саморезов
• Тип крепления: защелка - удобная фиксация коннекторов без инструментов
• Тип фиксации: с фиксацией - предотвращает случайное отсоединение при вибрации или перегрузке
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Цвет корпуса: зеленый - стандартизированный цвет для APC-коннекторов, отличает от UPC-устройств (синий/черный)
• Цвет колпачков: черные - защищают рабочие поверхности от пыли и повреждений до момента подключения

Совместимость и монтаж

Адаптер совместим с любыми оптическими патч-кордами и пигтейлами, оконцованными коннекторами SC/APC. Монтаж выполняется в панель с отверстием подходящего размера (обычно 15–18 мм). Устройство фиксируется фланцем с помощью винтов. После установки вставьте коннекторы в оба торца - защелки автоматически фиксируют их. Не требует специальных инструментов, но важно соблюдать чистоту рабочих поверхностей - грязь вызывает потери сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61754-20 и TIA-604-10 для коннекторов SC/APC. Нет напряжения, не нагревается, безопасен для работы в помещениях с повышенной влажностью. Цветовая маркировка (зеленый) исключает путаницу с UPC-адаптерами, что снижает риск ошибок при обслуживании.

Преимущества

• Высокая точность центровки волокон благодаря APC-полировке - потери менее 0,2 дБ
• Стандартный зеленый цвет сразу указывает на тип полировки - ускоряет диагностику
• Фиксация коннекторов предотвращает отрыв при случайных воздействиях
• Пластиковый корпус не деформируется при температурных колебаниях и не влияет на сигнал
• Черные колпачки обеспечивают защиту от пыли и царапин до монтажа

Ограничения применения

• Не подходит для многомодового волокна - возможны значительные потери сигнала
• Не предназначен для наружной установки без защиты - материал не рассчитан на UV-излучение и осадки
• Не работает с другими типами коннекторов (LC, FC, ST) - требуется переходник
• Не рекомендован для частых подключений/отключений - долговечность выше при стационарной установке

Примеры использования

• Подключение патч-кордов в ODF-шкафу на базовой станции
• Соединение кабелей в распределительной коробке на улице (внутри герметичного ящика)
• Объединение линий в домашней сети FTTH при подключенииONT-устройства
• Работа в промышленных контроллерах, где важна минимальная отражающая способность

Практические советы

• Перед подключением всегда проверяйте цвет коннекторов - SC/APC (зеленые) нельзя вставлять в SC/UPC (синие) адаптеры
• При монтаже в панель убедитесь, что отверстие точно соответствует габаритам фланца - иначе будет люфт
• Не затягивайте фланец слишком сильно - пластик может треснуть
• Храните запасные черные колпачки - потеря одного увеличивает риск загрязнения рабочей поверхности
• Для тестирования качества соединения используйте OTDR - он покажет реальные потери на этом участке
