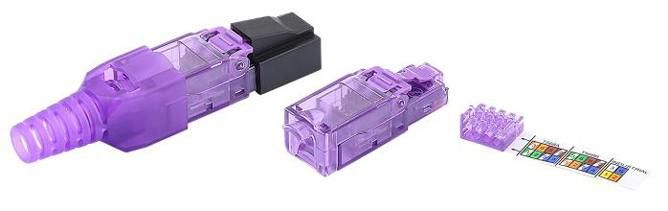

Разъем RJ-45 (8P8C) под витую пару полевая заделка кат. 6 неэкранир. для ож кабеля зажимной (защелка) хвостовик IDC PLUD-8P8C-S-C6-VL фиолет. Hyperline 427433

Разъем RJ-45 (8P8C) полевой оконцовки под витую пару категория 6 неэкранированный для одножильного кабеля с зажимным соединением (защелка) и хвостовиком IDC от бренда Hyperline (артикул plud-8p8c-s-c6-vl) предназначен для быстрой и надежной оконцовки кабелей в полевых условиях без необходимости использовать патч-панели. Подходит для создания точечных соединений в Ethernet-сетях до 1 Гбит/с, особенно там, где важна скорость монтажа и компактность.

Назначение и область применения

Этот разъем используется для оконцевания одножильного кабеля витой пары категории 6 прямо на месте - например, при прокладке сети в офисе, на производстве или в жилых помещениях. Он позволяет подключить кабель напрямую к устройству: коммутатору, камере, терминалу, VoIP-телефону или другому PoE-оборудованию. Не требует установки в стенную розетку - применяется как готовый штекер, который вставляется в порт устройства.

Технические характеристики

• Категория: 6 - обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 м
• Тип разъема: RJ-45 (8P8C) - восемь контактов, совместим с любыми стандартными Ethernet-портами
• Тип кабеля: одножильный (моножила) UTP - не подходит для многожильного кабеля
• Экранирование: неэкранированный (UTP) - для сред без сильных помех
• Напряжение: до 48 В - поддерживает питание по стандарту PoE (IEEE 802.3af/at)
• Материал корпуса: сплав цинковый - прочный, устойчив к механическим нагрузкам
• Цвет: фиолетовый - визуальное отличие от других типов разъемов, удобно для маркировки
• Способ монтажа: обжимной с хвостовиком IDC - кабель вставляется в контактную планку и зажимается одним движением
• Зажим: защелка - фиксирует разъем в порте оборудования, предотвращает случайное выдергивание

Совместимость и монтаж

Разъем совместим с одножильным кабелем витой пары категории 6 (Cat6 UTP) с внешним диаметром до 6–7 мм. Для правильного монтажа необходимо:

• Удалить изоляцию с конца кабеля на 2–3 см
• Выровнять провода по цветовой схеме T568A или T568B
• Вставить провода в хвостовик IDC до упора - они должны полностью войти в контакты
• Зажать корпус разъема специальным обжимным инструментом - важно использовать инструмент, подходящий именно для этого типа разъема

Не используйте этот разъем с многожильным (stranded) кабелем - он не обеспечит надежного контакта и может вызвать перебои связи.

Преимущества

• Быстрый монтаж - не требуется пайка или сложная подготовка
• Надежное соединение благодаря технологии IDC - каждый провод зажимается отдельно
• Защита от выпадения - защелка плотно фиксирует разъем в порту
• Поддержка PoE - работает с устройствами, получающими питание через Ethernet
• Компактный дизайн - легко помещается даже в тесных местах

Ограничения применения

• Не подходит для многожильного кабеля - возможны потери сигнала и плохой контакт
• Не предназначена для наружной эксплуатации - отсутствует защита от влаги и пыли (не имеет IP-рейтинга)
• Не рекомендуется для частого подключения/отключения - защелка рассчитана на несколько десятков циклов, не на постоянное использование как переходник
• Требуется точное соблюдение цветовой схемы - неверная распиновка приведет к отказу связи

Примеры использования

• Подключение IP-камеры к маршрутизатору без розетки
• Прямой вывод кабеля от стены к принтеру или телефону
• Быстрая замена поврежденного участка кабеля на объекте
• Монтаж временной сети на стройплощадке или во время ремонта
• Создание точек доступа для IoT-устройств с питанием по PoE

Практические советы

• Перед обжимом проверьте, что все провода дошли до конца хвостовика - недостаточное погружение вызывает обрыв связи
• Используйте обжимной инструмент с матрицей для RJ-45 Cat6 - обычный инструмент для Cat5e может не обеспечить нужное давление
• Фиолетовый цвет разъема удобен для визуального контроля - не путайте его с другими типами, например, серыми для Cat5e
• Проверяйте целостность соединения тестером после монтажа - особенно при использовании PoE
• Храните запасные разъемы в сухом месте - влага может повредить внутренние контакты
