Разъём RJ-45 FTP для кабеля кат.6 полевая заделка | CS3-1C06F-Q ITK IEK

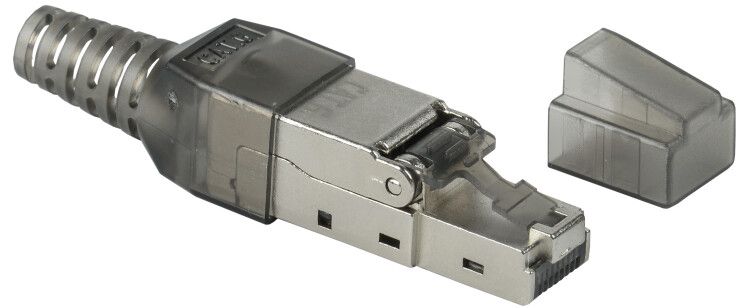

Разъём RJ-45 FTP для кабеля категории 6 полевая заделка от ITK (IEK) — это компактный штекер с экранированием, предназначенный для быстрой и надёжной сборки сетевых соединений на месте монтажа. Артикул cs3-1c06f-q позволяет легко заменить повреждённый участок кабеля или завершить прокладку без необходимости использовать готовые patch-cord.

Назначение и область применения

Разъём RJ-45 FTP для кабеля категории 6 полевая заделка используется для создания оконечных соединений в локальных сетях. Подходит для подключения кабеля к активному оборудованию — коммутаторам, маршрутизаторам, IP-камерам, терминалам. Применяется там, где невозможно заранее установить розетку или требуется оперативная замена повреждённого участка кабеля. Часто встречается в офисах, центрах обработки данных, на производстве и в системах умного дома.

Технические характеристики

• Категория кабеля: 6 — обеспечивает передачу данных до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольга + оплетка) — снижает влияние внешних помех, особенно важно вблизи силовых кабелей и оборудования
• Тип подключения: обжим — требует специального инструмента (обжимного клеща), но даёт гибкость при монтаже
• Диапазон AWG: 23–24 — подходит для стандартных круглых кабелей с жилами этого сечения
• Форм-фактор: штекер — предназначен для вставки в порты устройств, не для установки в стену
• Материал корпуса: пластик — устойчив к механическим воздействиям, не проводит ток
• Гарантия: 12 месяцев

Совместимость и монтаж

Разъём RJ-45 FTP для кабеля категории 6 полевая заделка совместим с любым кабелем Cat 6 с круглой конструкцией и сечением жил 23–24 AWG. Обжим выполняется стандартным инструментом для RJ-45 — необходимо использовать клещи с матрицей для 8P8C и функцией обрезки изоляции. Перед обжимом важно правильно расположить жилы по цветовой схеме T568A или T568B. Экран кабеля должен быть зажат металлической контактной площадкой разъёма — это гарантирует работу экранирования. Не используйте этот разъём с плоскими или многожильными кабелями другого типа — они не будут плотно фиксироваться.

Безопасность и стандарты

Разъём соответствует требованиям к экранированным соединениям для сетей Ethernet. Хотя явного указания стандарта ISO/IEC 11801 или TIA-568 в данных нет, конструкция выполнена в соответствии с практиками для Cat 6. Наличие экрана делает его подходящим для сред с высоким уровнем электромагнитных помех. Материалы корпуса не поддерживают горение и не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Экранирование FTP защищает сигнал от помех — важное преимущество в условиях промышленной среды
• Полевая заделка позволяет экономить время и деньги — не нужна предварительная подготовка кабельных трасс с установленными розетками
• Универсальная совместимость с большинством кабелей Cat 6 от разных производителей
• Простая и проверенная технология обжима — доступна каждому монтажнику

Ограничения применения

• Не подходит для кабелей с жилами меньше 23 AWG или больше 24 AWG — возможен плохой контакт или повреждение контактов
• Не предназначен для установки в стенные рампы или панели — это штекер, а не розетка
• Требует наличия обжимного инструмента; попытки собрать вручную приведут к отказу связи
• Не рекомендован для частых переподключений — после нескольких обжимов контакты могут потерять герметичность и надёжность

Примеры использования

• Завершение кабеля от сервера до коммутатора в серверной комнате
• Подключение IP-камеры на улице через бронированный кабель Cat 6
• Временное соединение оборудования на стройплощадке
• Замена повреждённого конца кабеля в офисе без вызова специалиста

Практические советы

• Перед обжимом всегда проверьте длину жил — они должны доходить до упора внутри разъёма, иначе контакт будет нестабильным
• Убедитесь, что экран кабеля зафиксирован в металлическом зажиме разъёма — без этого экранирование работает некорректно
• Используйте только обжимные клещи с правильной матрицей (8P8C); универсальные инструменты часто не обеспечивают точного давления
• Проверяйте работоспособность соединения тестером — даже если всё кажется собрано правильно, один неверно уложенный провод может сломать связь
• Артикул cs3-1c06f-q от ITK (IEK) хорошо сочетается с другими элементами серии ITK для СКС — можно собирать целую систему из одного производителя
