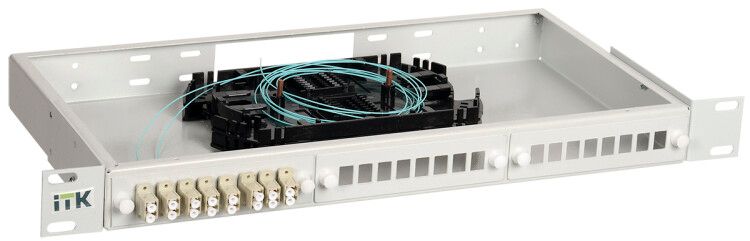

Кросс укомплектованный 1U LC (duplex) 16 портов (OM3) ITK FOBX24-1U-16LCUD03 IEK

Кросс оптический 1U укомплектованный LC (duplex) 16 портов (OM3) ITK - это готовое решение для организации точечной коммутации оптических сигналов в телекоммуникационных и серверных помещениях. Изделие выполнено в компактном корпусе высотой 1U, совместимо со стандартными стоими 19”, оснащено 16 портами LC-Duplex и пигтейлами, что исключает необходимость дополнительной сборки. Артикул fobx24-1u-16lcud03 соответствует серии ITK (IEK) и предназначен для долгосрочной эксплуатации в условиях центров обработки данных.

Назначение и область применения

Кросс оптический 1U укомплектованный LC (duplex) 16 портов (OM3) ITK используется для распределения и переключения оптических сигналов внутри локальных сетей. Подходит для:

• соединения магистрального оптоволокна с оборудованием серверных комнат;
• распределения сигнала от одного входного кабеля на несколько устройств (например, SFP-модулей, коммутаторов);
• монтажа в шкафах и стойках 19” в офисах, ЦОД, телеком-узлах и промышленных объектах.

Использование волокна класса OM3 позволяет передавать данные на скоростях до 10 Гбит/с на расстояния до 300 метров - идеально для современных локальных сетей.

Технические характеристики

• Количество портов: 16 шт. (LC-Duplex - каждый порт обеспечивает два канала: Tx/Rx в одном разъёме)
• Класс волокна: OM3 - оптимизирован для работы с многомодовым светом на длинах волн 850 нм
• Тип разъёмов: LC-Duplex - компактный, надёжный тип разъёма, распространённый в серверных решениях
• Способ монтажа: установка в стойку 19" или шкаф; высота занимаемого места - 1U (44,45 мм)
• Наличие пигтейлов: да - все порты уже подготовлены с короткими переходниками, не требуют терминации на месте
• Материал корпуса: сталь - прочная, жесткая конструкция, защищает от механических повреждений
• Цвет: серый - стандартизированный цвет для оборудования в стойках
• Срок службы: 15 лет - рассчитан на длительную работу без замены компонентов

Совместимость и монтаж

Кросс оптический 1U укомплектованный LC (duplex) 16 портов (OM3) ITK совместим с любым оборудованием, использующим LC-Duplex разъёмы: коммутаторы, маршрутизаторы, SFP-модули, активное оборудование. Пигтейлы позволяют легко подключить к нему одножильные или многожильные оптические кабели с предварительно установленными разъёмами.

Установка выполняется в 19"-стойку с помощью боковых направляющих. Крепление осуществляется болтами через стандартные отверстия. Нет необходимости в инструменте для подключения - достаточно вставить пигтейл в нужный порт и закрепить фиксатор.

Безопасность и стандарты

Изделие соответствует международным требованиям к оптическому оборудованию. Хотя явного указания на конкретные стандарты (например, IEC 61753) в данных нет, применение материалов и конструктивных решений соответствует практикам, принятым в промышленной телекоммуникации. Продукт прошёл тестирование на соответствие условиям эксплуатации в помещении.

Преимущества

• Готов к использованию сразу после установки - пигтейлы исключают необходимость спlicing или терминации на месте
• Экономит время монтажа: 16 портов в одном модуле вместо 16 отдельных адаптеров
• Прочная стальная конструкция выдерживает нагрузки в плотно заполненной стойке
• Поддержка OM3 обеспечивает будущую масштабируемость сети до 10–40 Гбит/с
• Серый цвет и унифицированный форм-фактор обеспечивают эстетичность и совместимость с другими элементами стойки

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от влаги и температурных колебаний
• Работает только с многомодовым волокном OM3 - несовместим с однорежимными (SMF) кабелями
• Максимальная длина участка с OM3 - 300 м; для более длинных трасс требуется SMF и другой тип кросса
• Не имеет встроенной системы управления или индикации состояния каналов

Примеры использования

• Центр обработки данных: подключение серверов к верхнему уровню коммутации через один кросс в 1U
• Офисная сеть: распределение сигнала от главного оптического входа на 16 рабочих мест с SFP-портами
• Производственный комплекс: связь между контроллерами и HMI-устройствами по оптическому каналу
• Объединение нескольких шкафов: кросс служит точкой переключения между смежными зонами сети

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба оптического кабеля был не менее 10× диаметра кабеля - иначе возможна потеря сигнала
• Используйте защитные крышки на свободных портах, чтобы предотвратить попадание пыли и повреждение контактов
• При прокладке кабелей к кроссу 1U укомплектованному LC (duplex) 16 портов (OM3) ITK оставляйте запас длины 0,5–1 м для удобства обслуживания
• Помните: этот кросс не является источником питания - он лишь соединяет оптические пути, поэтому всё активное оборудование должно быть подключено отдельно
• Для обслуживания рекомендуется использовать специальные инструменты для LC-разъёмов - они меньше рискуют повредить хрупкие волокна
