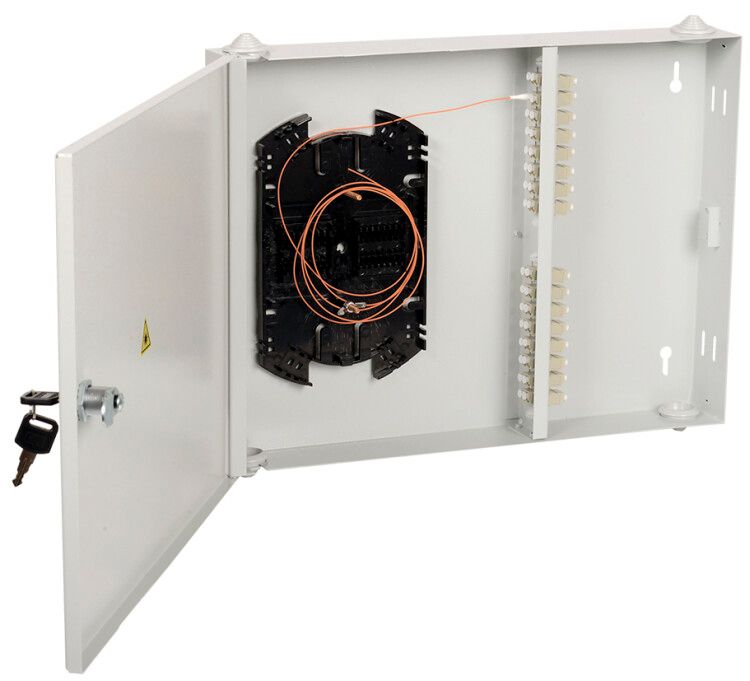

Кросс укомплектованный настенный LC (duplex) 12 портов (OM3) ITK FOBX16-N-12LCUD03 IEK

Кросс настенный укомплектованный LC (duplex) 12 портов (OM3) ITK - это готовое решение для организации точечной коммутации оптических сигналов в локальных сетях. Благодаря встроенным пигтейлам и прочному стальному корпусу, он подходит для установки в помещениях с высокой плотностью оборудования, например, в серверных, телекоммуникационных шкафах или на стене в офисах. Артикул fobx16-n-12lcud03 обеспечивает совместимость со стандартными компонентами OM3.

Назначение и область применения

Кросс настенный укомплектованный LC (duplex) 12 портов (OM3) ITK используется для подключения и переключения оптических волокон между магистральными линиями и конечными устройствами - серверами, коммутаторами, медиаконвертерами. Подходит для создания распределённых сетей в зданиях: офисах, учебных заведениях, производственных цехах. Настенный монтаж позволяет экономить место в шкафах и легко интегрировать кросс в существующую инфраструктуру.

Технические характеристики

• Количество портов: 12 (по 6 пар LC-Duplex)
• Тип разъёмов: LC-Duplex - два волокна в одном разъёме, повышает плотность подключений
• Класс волокна: OM3 - оптимизирован для передачи данных на скоростях до 10/40 Гбит/с на расстояния до 300 метров
• Наличие пигтейлов: да - все порты уже подготовлены к подключению, не требуют терминирования на месте
• Материал корпуса: сталь - устойчив к механическим нагрузкам и деформациям
• Цвет: серый - соответствует стандартной цветовой гамме телекоммуникационного оборудования
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в условиях постоянной работы

Совместимость и монтаж

Кросс настенный укомплектованный LC (duplex) 12 портов (OM3) ITK совместим с любыми оптическими кабелями с разъёмами LC-Duplex и волокном класса OM3. Пигтейлы позволяют сразу подключать кабель к модулю без необходимости спlicing или полировки. Для монтажа используются предварительно предусмотренные крепёжные отверстия на задней стенке. Крепление осуществляется на стену с помощью дюбелей или саморезов. Диаметр отверстий под крепёж - стандартный, совпадает с типичными креплениями для 19" шкафов и настенных коробок.

Безопасность и стандарты

Изделие соответствует международным требованиям к оптическим соединениям, включая IEC 61754-20 (стандарт LC) и ISO/IEC 11801 (структурная кабельная система). Применяемые материалы не выделяют токсичных веществ при нормальной температуре эксплуатации. Корпус из стали защищает внутренние элементы от внешних воздействий, однако сам кросс не имеет защиты от воды или пыли - не предназначен для уличной установки.

Преимущества

• Готовый к использованию - пигтейлы исключают необходимость дорогостоящего терминирования на объекте
• Высокая плотность портов - 12 портов в компактном настенном корпусе
• Усиленный металлический корпус - долговечность и устойчивость к вибрациям
• Поддержка OM3 - гарантирует работу на современных скоростях сети (10G, 40G Ethernet)
• Серый цвет - эстетично сочетается с другими элементами телекоммуникационной инфраструктуры

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, возможна коррозия при повышенной влажности
• Работает только с волокнами типа OM3 и ниже - несовместим с одноволоконными системами SMF без переходников
• Не содержит встроенного управления или интеллектуальных функций - полностью пассивное устройство
• Запрещено открывать корпус во время эксплуатации - это нарушает герметичность и безопасность

Примеры использования

• Центральный узел связи в офисном здании - сбор всех оптических линий от этажей и подключение к ядре сети
• Распределительный пункт на производстве - подключение оптических датчиков, контроллеров и видеокамер
• Шкаф в серверной - коммутация между серверами и верхнеуровневыми коммутаторами через многомодовые волокна
• Образовательные учреждения - организация оптической сети между аудиториями и административными отделами

Практические советы

• Перед монтажом проверьте длину пигтейлов - они должны доставать до ближайшего устройства без натяжения
• Используйте защитные колпачки на свободных портах, чтобы избежать загрязнения фибер-оптики
• При прокладке кабелей соблюдайте минимальный радиус изгиба - не менее 30 мм для OM3
• Не используйте этот кросс в качестве основного распределительного пункта для длинных трасс - лучше применять специализированные ODF-шкафы
• Артикул fobx16-n-12lcud03 - единственный вариант этого решения в линейке ITK; другие модели могут отличаться по числу портов или типу разъёмов
