Оптический (патч-корд), SM, 9/125 (OS2), FC/UPC-LC/UPC,(Duplex),2м | FPC09-FCU-LCU-C2L-2M ITK IEK

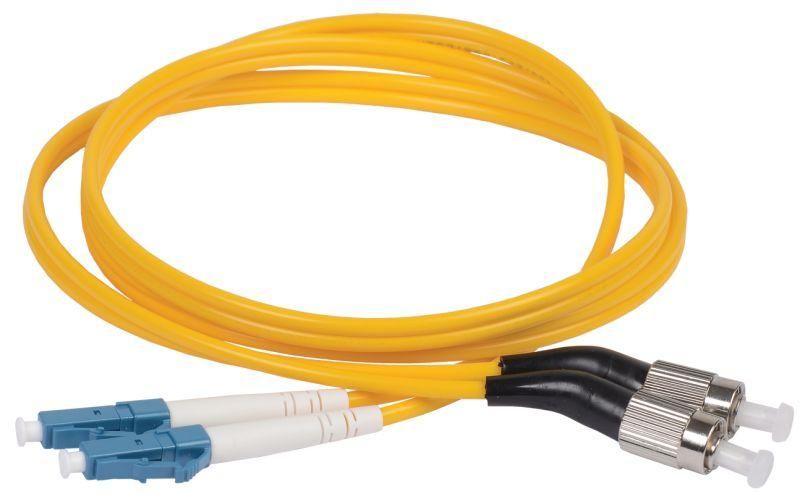

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 2м от ITK (IEK) - это готовое соединительное решение для передачи сигналов по оптоволокну между оборудованием в телекоммуникационных и промышленных системах. Артикул fpc09-fcu-lcu-c2l-2m обеспечивает надёжную связь на расстоянии до нескольких километров благодаря использованию высококачественного волокна Corning и точных феррул Adamant.

Назначение и область применения

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 2м предназначен для коммутации оптических линий связи. Применяется для подключения оборудования: оптических терминалов, маршрутизаторов, коммутаторов, тестеров и спектроанализаторов. Подходит для установки в центрах обработки данных, на объектах связи, в промышленных сетях, где требуется устойчивая передача сигнала на большие расстояния. Кабель с двойной оконцевкой (Duplex) позволяет одновременно передавать и принимать данные по двум волокнам.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - предназначено для работы на длинах волн 1310 и 1550 нм, поддерживает передачу на расстояния до 40–80 км
• Длина кабеля: 2 метра - оптимальная длина для внутренних соединений в шкафах и на панелях
• Разъёмы: FC/UPC слева, LC/UPC справа - совместимы с большинством промышленных и телекоммуникационных устройств
• Количество жил: 2 - двойная конструкция (Duplex) для полноценного двухканального обмена данными
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет оболочки: желтый - стандартизированный цвет для одномодового волокна
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 2м совместим с любым оборудованием, имеющим порты FC или LC. Разъём FC используется чаще всего в промышленных и телеком-системах, LC - в серверных и офисных решениях. Монтаж выполняется путём подключения к соответствующим адаптерам или модулям без необходимости инструментов - достаточно плотно защёлкнуть разъёмы. Убедитесь, что поверхности феррул чистые перед подключением. Не допускайте перегибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Использование материала LSZH соответствует требованиям безопасности для помещений с повышенными нормами пожарной защиты (например, серверные комнаты, метро, медицинские учреждения). Конструкция соответствует международным стандартам IEC 60794-1-2 и TIA-568-C.3. Производитель применяет волокно Corning и феррулы Adamant - компоненты, прошедшие сертификацию по качеству и долговечности.

Преимущества

• Высокая точность соединения благодаря феррулам Adamant - минимизация потерь на соединении (до 0,2 дБ)
• Устойчивость к помехам - оптика не реагирует на ЭМИ, идеальна для промышленных зон
• Лёгкая и прочная оболочка LSZH снижает риск распространения пламени и выделения дыма
• Стандартный цвет (жёлтый) и маркировка позволяют легко отличить одномодовые кабели от многомодовых
• Готовое решение - не требует термической или механической оконцовки на месте монтажа

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует защита от UV-излучения и механических нагрузок
• Не рекомендован для частых переподключений более 500 раз - срок службы ограничен конструкцией разъёмов
• Не работает с многомодовым оборудованием - использование с MM-устройствами вызовет значительные потери сигнала
• Запрещён перегиб кабеля с радиусом меньше 30 мм - возможна потеря светового сигнала

Примеры использования

• Подключение SFP+ модулей в коммутаторе Cisco к оптическому терминалу OLT
• Соединение анализатора оптического сигнала с портом FC на стенде тестирования
• Передача данных между серверами в центре обработки данных через patch panel с LC-портами
• Интеграция в системы видеонаблюдения с IP-камерами на базе GPON

Практические советы

• Перед подключением всегда проверяйте чистоту феррул - грязь или пыль увеличивают затухание сигнала
• Используйте защитные колпачки на разъёмах при хранении и транспортировке
• При прокладке в шкафах не переплетайте кабели - сохраняйте свободный радиус изгиба
• Для диагностики используйте оптический тестер - он покажет уровень потерь на каждом соединении
• Артикул fpc09-fcu-lcu-c2l-2m - выбирайте этот патч-корд, когда нужна надёжная связь между FC и LC интерфейсами; если требуется другая длина - рассмотрите аналоги с 1 м, 5 м или 10 м
