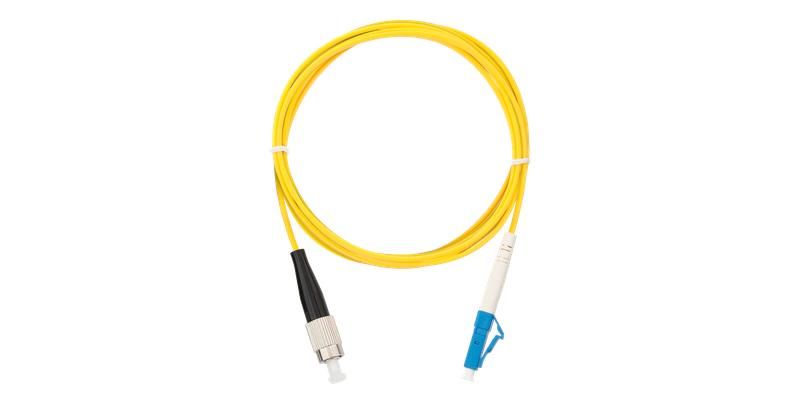

Шнур волоконно-оптический переходной одномод. 9/125мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2мм желт. 10м NIKOMAX NMF-PC1S2C2-FCU-LCU-010

Шнур волоконно-оптический переходной одномодовый 9/125 мкм стандарта OS2 FC/UPC-LC/UPC одинарный LSZH нг(A)-HFLTx 2 мм желтый 10 м от бренда NIKOMAX (артикул nmf-pc1s2c2-fcu-lcu-010) предназначен для передачи оптического сигнала на расстояния до десятков километров в телекоммуникационных и промышленных сетях. Его компактная конструкция и защищённая оболочка делают его подходящим для постоянной установки в жестких условиях.

Назначение и область применения

Этот оптический шнур используется для соединения оборудования в оптоволоконных сетях: например, между коммутатором и сервером, модулем передачи и приемником, тестовым прибором и линией связи. Подходит для работы в центрах обработки данных, на объектах связи, в системах видеонаблюдения и промышленной автоматизации. Желтая оболочка указывает на использование одномодового волокна - это значит, что шнур рассчитан на длинные дистанции и высокую пропускную способность.

Технические характеристики

• Тип волокна: одномодовое, стандарт OS2, размер ядра 9/125 мкм
• Длина: 10 метров
• Коннекторы: FC/UPC (слева) - LC/UPC (справа)
• Оболочка: LSZH нг(A)-HFLTx, диаметром 2 мм, цвет - желтый
• Тип: одинарный (одно волокно, одно направление передачи)
• Затухание: соответствует требованиям OS2 (не более 0,4 дБ/км при 1310 нм и 0,3 дБ/км при 1550 нм)

Совместимость и монтаж

FC/UPC - круглый коннектор с винтовой фиксацией, часто встречается на старых устройствах, тестерах и в базовой инфраструктуре. LC/UPC - маленький прямоугольный коннектор, распространён в современных коммутаторах и SFP-модулях. Шнур позволяет легко адаптировать оборудование с разными типами портов. Для монтажа не требуется специальных инструментов - достаточно аккуратно вставить коннекторы в гнёзда до щелчка. Убедитесь, что коннекторы не повреждены и не запылены - грязь снижает качество передачи сигнала.

Безопасность и стандарты

• Оболочка LSZH - низкое выделение дыма и токсичных веществ при горении
• НГ(A) - не поддерживающая горение оболочка, соответствует нормам пожарной безопасности для внутренней прокладки
• HFLTx - улучшенная механическая прочность и устойчивость к изгибу

Преимущества

• Высокая точность соединений благодаря UPC-полировке - минимальные потери сигнала
• Уменьшенный диаметр 2 мм обеспечивает удобство прокладки в плотных трассах
• Желтая оболочка исключает путаницу с многомодовыми шнурами (оранжевые)
• Стандарт OS2 гарантирует работу на больших расстояниях без репитеров

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Не совместим с многомодовыми устройствами (например, SC/Multimode)
• Работает только с одномодовыми источниками света (1310/1550 нм)
• FC-коннектор требует осторожного закручивания - перекос или чрезмерное усилие может повредить волокно

Примеры использования

• Подключение оптического терминала OLT к маршрутизатору через LC-порт
• Передача сигнала от диагностического прибора с FC-выходом к серверу с LC-портом
• Межэтажная связь в здании с использованием существующих оптических трасс
• Интеграция в системы IP-видеонаблюдения с дальними камерами

Практические советы

• Проверяйте целостность коннекторов перед каждым подключением - используйте микроскоп для осмотра торца
• Не допускайте резких изгибов радиусом менее 30 мм - это вызывает потери сигнала
• При замене шнура убедитесь, что новый имеет ту же длину и тип коннекторов - особенно важно при работе с чувствительным оборудованием
• Храните шнур в оригинальной катушке или намотанном состоянии - скрутки и перегибы снижают срок службы
• Для проверки работоспособности используйте оптический тестер - он покажет уровень затухания и наличие обрывов
