Оптический (патч-корд), SM, 9/125 (OS2), FC/UPC-LC/UPC,(Duplex),3м | FPC09-FCU-LCU-C2L-3M ITK IEK

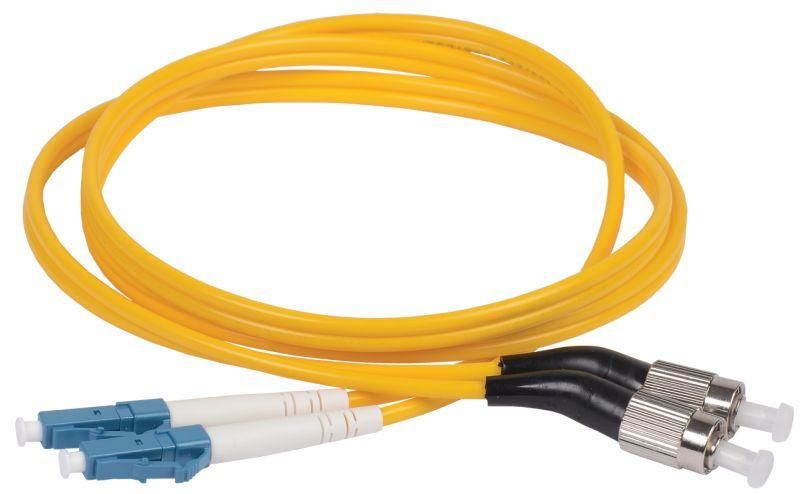

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 3м от ITK (IEK) - это готовое соединительное решение для передачи сигналов по оптоволокну между оборудованием в телекоммуникационных и промышленных сетях. Артикул fpc09-fcu-lcu-c2l-3m обеспечивает надёжную связь на расстоянии до нескольких километров благодаря использованию высококачественного волокна Corning и точных феррул Adamant.

Назначение и область применения

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 3м предназначен для коммутации оптических линий связи. Применяется для подключения оборудования: оптических терминалов, маршрутизаторов, коммутаторов, тестеров и спектроанализаторов. Подходит для установки в центрах обработки данных, телекоммуникационных шкафах, промышленных системах автоматизации и сетях FTTH. Кабель с двойной жилой позволяет одновременно передавать и принимать данные - один канал на каждую жилу.

Технические характеристики

• Тип волокна: одномодовое (SM), стандарт OS2, размер сердцевины 9/125 мкм - обеспечивает минимальные потери сигнала на больших расстояниях
• Длина кабеля: 3 метра - оптимальная длина для внутренней коммутации в шкафах и на панелях
• Разъёмы: FC/UPC (на одном конце) + LC/UPC (на другом) - совместимы с большинством промышленного и телекоммуникационного оборудования
• Исполнение: Duplex (двойной) - два волокна в одном корпусе, для полноценной двухсторонней передачи
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет: желтый - стандартизированный цвет для одномодового волокна, упрощает визуальное различение
• Количество жил: 2 - одна пара для TX/RX
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 3м совместим с любым оборудованием, имеющим порты FC или LC. Разъём FC используется чаще всего на выходах оптических модулей, а LC - на современных коммутаторах и SFP-модулях. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъёмы в соответствующие порты до щелчка. Убедитесь, что поверхности феррул не повреждены и не запылены - перед подключением рекомендуется проверить их через микроскоп или оптический детектор. Не допускайте перегибов кабеля радиусом менее 30 мм - это снижает надёжность передачи сигнала.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям IEC 60754-1/2 и IEC 61034-2 - материал не содержит галогенов и не выделяет едких паров при возгорании, что делает патч-корд безопасным для использования в помещениях с ограниченной вентиляцией, таких как серверные комнаты, метро, тоннели и медицинские учреждения. Производство соответствует ISO 9001. Волокно Corning и феррулы Adamant обеспечивают соответствие стандартам TIA/EIA-568 и IEC 61754-20/IEC 61754-4.

Преимущества

• Высокая точность соединения за счёт феррул Adamant - минимизация потерь на соединении (менее 0,2 дБ)
• Устойчивость к внешним воздействиям - оболочка LSZH не поддерживает горение и устойчива к механическим нагрузкам
• Стандартный цвет (жёлтый) и маркировка упрощают обслуживание и диагностику сети
• Готовое изделие - не требует термической оконцовки на месте монтажа
• Длительный срок службы - 15 лет гарантируют долгосрочную работу без замены

Ограничения применения

Патч-корд оптический одномодовый (SM) 9/125 (OS2) FC/UPC-LC/UPC двойного исполнения (Duplex) LSZH 3м не предназначен для использования вне помещений без защиты от UV-излучения и механических повреждений. Не следует применять в средах с постоянными вибрациями или частыми перемещениями - для этого нужны кабели с усиленной бронёй. Также он несовместим с многомодовым оборудованием (OM1–OM5) - использование с таким оборудованием вызовет значительные потери сигнала. Не допускается подключение без предварительной очистки разъёмов - даже малые частицы пыли могут полностью заблокировать передачу.

Примеры использования

• Подключение SFP+ модуля коммутатора Cisco к оптическому интерфейсу OLT в GPON-сети
• Соединение оптического анализатора Fluke Networks с портом FC на стенде тестирования
• Коммутация между пассивными оптическими распределительными устройствами (PON-BOX) внутри шкафа
• Переподключение линии в центральной станции при плановой профилактике

Практические советы

• При монтаже всегда используйте защитные колпачки на разъёмах до момента подключения - они предохраняют феррулы от пыли и царапин
• Не затягивайте разъёмы FC слишком сильно - это может деформировать резьбу и повредить адаптер
• Для проверки целостности канала используйте оптический тестер - потеря более 0,5 дБ на этом патч-корде указывает на возможное повреждение
• Запасайте несколько экземпляров длиной 3 м - это наиболее универсальная длина для большинства задач в шкафах
• Храните патч-корд в оригинальной упаковке, избегая скручивания и перегиба - сохраняйте радиус изгиба больше 30 мм
