Оптический (патч-корд), SM, 9/125 (OS2), FC/UPC-LC/UPC,(Duplex),70м | FPC09-FCU-LCU-C2L-70M ITK IEK

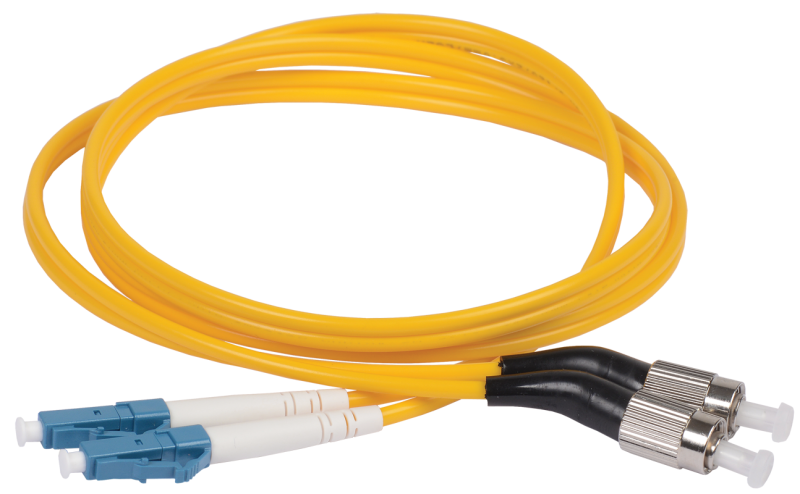

Оптический патч-корд ITK fpc09-fcu-lcu-c2l-70m - это двухжильный кабель длиной 70 метров с разъёмами FC/UPC на одном конце и LC/UPC на другом, предназначенный для надёжного соединения оборудования в оптоволоконных сетях. Кабель выполнен на базе одноволоконного типа OS2 с высококачественным волокном Corning и феррулами Adamant, что обеспечивает минимальные потери сигнала и долгий срок службы.

Назначение и область применения

Патч-корд ITK fpc09-fcu-lcu-c2l-70m используется для коммутации оптических линий между активным оборудованием - например, между сервером, коммутатором, трансивером и распределительной рамкой. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах передачи данных на большие расстояния. Благодаря длине 70 метров идеально подходит для магистральных соединений внутри помещений, где требуется гибкость прокладки и минимизация числа соединителей.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) - оптимально для длинных дистанций до 100 км и высоких скоростей передачи данных
• Длина кабеля: 70 м - позволяет выполнять соединения без необходимости сплайсинга или удлинения
• Количество жил: 2 (дуплекс) - два независимых канала для передачи и приёма сигнала
• Разъёмы: FC/UPC (на одном конце) + LC/UPC (на другом) - совместимы с большинством промышленного и телекоммуникационного оборудования
• Оболочка: Полимерная композиция без галогенов, с низким дымо- и газовыделением - безопасна при возгорании, соответствует требованиям пожарной безопасности для закрытых помещений
• Цвет оболочки: Жёлтый - стандартизированная цветовая маркировка для одномодового волокна
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию в стационарных условиях

Совместимость и монтаж

Патч-корд ITK fpc09-fcu-lcu-c2l-70m совместим с любым оборудованием, поддерживающим интерфейсы FC и LC. Разъём FC/UPC часто встречается в старой инфраструктуре, на тестовом оборудовании и в некоторых модулях ODF. LC/UPC - стандарт для современных коммутаторов, SFP-модулей и патч-панелей. Монтаж выполняется путём подключения к портам без усилия - важно соблюдать чистоту торцевых поверхностей разъёмов. Не допускается перегиб кабеля радиусом менее 30 мм. Укладывать следует в специальные каналы или лотки, исключая механическую нагрузку.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей. Оболочка выполнена из галоген-free материала, что снижает выделение токсичных газов при нагреве - соответствие нормам пожарной безопасности EN 50265 и IEC 60332-1. Применяется в помещениях с повышенными требованиями к экологической безопасности - офисах, медицинских учреждениях, транспортных хабах.

Преимущества

• Высокая точность сборки: феррулы Adamant обеспечивают низкий уровень возвратного отражения (≤ -55 dB)
• Стабильная передача сигнала благодаря качественному волокну Corning - потери на 1 км ≤ 0.4 дБ
• Устойчивость к температурным колебаниям и влажности за счёт герметичной конструкции разъёмов
• Гибкость и прочность кабеля позволяют использовать его даже в плотно заполненных стоевых системах

Ограничения применения

• Не предназначен для наружной прокладки - отсутствует броня и UV-защита
• Не рекомендован для частого подключения/отключения (более 500 циклов) - риск повреждения феррул
• Не совместим с многомодовым оборудованием (OM1–OM5) - использование с ним вызовет значительные потери сигнала
• Длина 70 м - слишком велика для коротких соединений; в таких случаях предпочтительнее более короткие версии (1–5 м)

Примеры использования

• Подключение сервера с LC-портом к распределительной панели с FC-портами в ЦОД
• Связь между оптическим терминалом и диагностическим оборудованием в телеком-узле
• Запитка оптического преобразователя в системе видеонаблюдения с удалённой камеры
• Аппаратное тестирование линий связи с помощью OTDR через FC-интерфейс

Практические советы

• Перед подключением всегда проверяйте чистоту разъёмов - грязь на ферруле вызывает потерю мощности
• Используйте защитные крышки на свободных разъёмах во время монтажа
• При прокладке не перекручивайте кабель - это может повредить световод внутри
• Для обслуживания сети с разными типами разъёмов (SC, ST, MPO) сохраните несколько вариантов патч-кордов - этот кабель заменяет только FC→LC
• При замене убедитесь, что новое оборудование поддерживает UPC-полировку - APC требует другого типа разъёма
