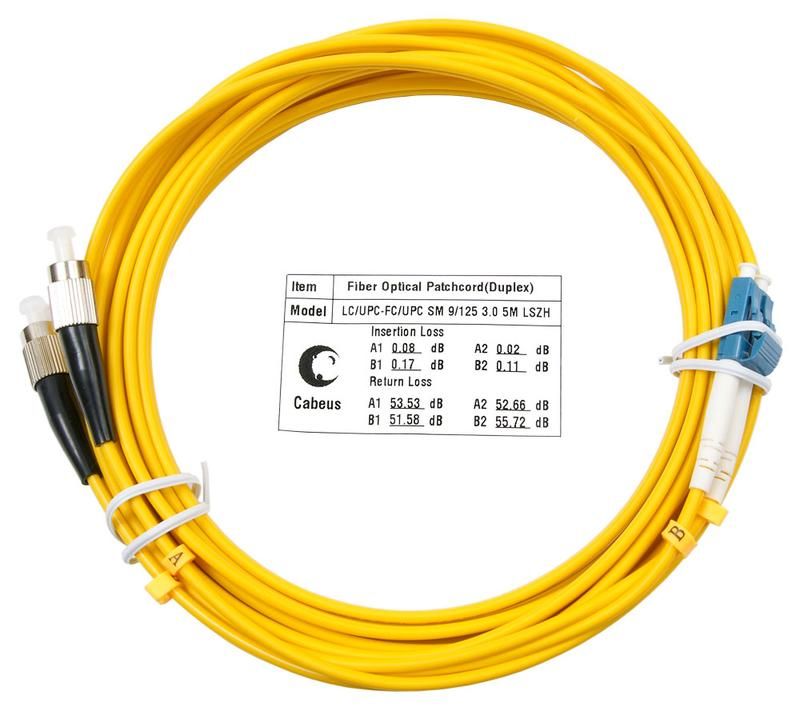

Шнур оптический FOP(d)-9-LC-FC-5m duplex LC-FC 9/125см 5м LSZH Cabeus 7335c

Шнур оптический duplex LC-FC 9/125 мкм 5м LSZH от Cabeus - это двухволоконный патч-корд для передачи сигналов на большие расстояния в сетях связи. Применяется для подключения серверов, коммутаторов и других устройств в оптических распределительных системах.

Назначение и область применения

Шнур оптический duplex LC-FC 9/125 мкм 5м LSZH используется для создания временных или постоянных соединений между активным оборудованием - например, между оптическим трансивером с интерфейсом LC и patch panel с разъёмом FC. Подходит для установки в телекоммуникационных шкафах, центральных офисах, на базовых станциях и в распределительных пунктах. Благодаря использованию волокна OS2, он эффективен в одноволновом режиме на длинах волн 1310 и 1550 нм, что делает его идеальным для длинных линий до 10 км.

Технические характеристики

• Тип волокна: OS2 - однорежимное, низкопотерь, для дальних расстояний
• Количество волокон: 2 (duplex) - одно для передачи, другое для приёма
• Размер волокна: 9/125 мкм - стандарт для однорежимной передачи
• Длина: 5 метров
• Тип разъёмов: LC (с одной стороны), FC (с другой)
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - малодымная, без галогенов, безопасна при возгорании
• Цвет жилы: желтый - указывает на однорежимное волокно
• Буферное покрытие: 3 мм - защищает волокна от механических повреждений

Совместимость и монтаж

Шнур оптический duplex LC-FC 9/125 мкм 5м LSZH совместим с любым оборудованием, имеющим порты LC или FC. Коннектор LC - компактный, часто встречается на SFP/SFP+ модулях. FC - винтовой фиксатор, надёжно удерживается в патч-панелях и кроссах. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте фиксаторы слишком сильно. Убедитесь, что разъёмы чистые перед подключением - даже микроскопическая пыль снижает качество сигнала.

Безопасность и стандарты

Изоляция кабеля выполнена по технологии LSZH - материал не выделяет токсичных газов при горении, соответствует требованиям безопасности для помещений с высокой плотностью оборудования (например, серверные комнаты, метро, медицинские учреждения). Несмотря на то, что в характеристиках указано «Соответствие стандартам: Безгалогенный», это не полноценный стандарт, а описание материала. Реальные нормы соблюдены через применение сертифицированных материалов и тестирование на заводе Cabeus.

Преимущества

• Высокая стабильность передачи сигнала благодаря волокну OS2
• Маркировка полярности - позволяет легко определить направление передачи света, исключая ошибки при сборке
• LSZH-оболочка - безопасна для закрытых помещений и соответствует экологическим нормам
• Индивидуальная упаковка каждого патч-корда - предотвращает загрязнение и повреждение коннекторов при хранении
• Фирменная сборка Cabeus - гарантирует точную центровку волокон и минимальные потери на соединении

Ограничения применения

• Не предназначен для работы в средах с повышенной вибрацией без дополнительной фиксации - FC-коннекторы могут ослабнуть
• Не использовать в качестве основного кабеля для прокладки по трассам - предназначено только для внутренней коммутации
• Не допускается использование с многомодовым оборудованием - волокно 9/125 мкм работает только с однорежимными источниками
• Не рекомендуется для частого подключения/отключения более 500 раз - срок службы коннекторов ограничен

Примеры использования

• Подключение SFP-модуля с LC-портом к оптическому кроссу с FC-розетками
• Связь между маршрутизатором и DWDM-системой в телеком-шкафу
• Передача сигнала от оптического терминала к распределительному щиту в здании
• Запасной канал в резервной сети для быстрого восстановления связи

Практические советы

• Выбирайте цвет жилы: жёлтый = однорежимный (OS2), оранжевый = многомодовый - путаница приводит к отказу связи
• Проверьте тип коннектора на вашем оборудовании: LC - прямоугольный, FC - круглый с винтом
• При монтаже используйте защитные колпачки - они предохраняют торец волокна от пыли и царапин
• Учитывайте длину: 5 метров - оптимально для внутришкафовой коммутации; для длинных трасс выбирайте другие варианты
• Храните шнур оптический duplex LC-FC 9/125 мкм 5м LSZH в оригинальной упаковке - так сохранится целостность коннекторов
