Оптический (патч-корд), SM, 9/125 (OS2), LC/UPC-SC/UPC,(Duplex),5м | FPC09-LCU-SCU-C2L-5M ITK IEK

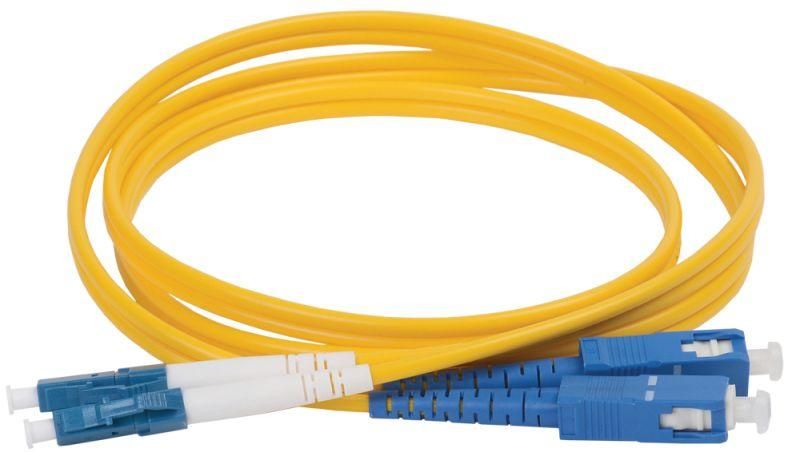

Патч-корд оптический 9/125 (OS2) LC/UPC-SC/UPC (Duplex) 5м от ITK (IEK) - это двухжильный оптоволоконный кабель с разъёмами на обоих концах, предназначенный для надёжного соединения оборудования в оптических сетях. Артикул fpc09-lcu-scu-c2l-5m обеспечивает передачу сигнала на расстоянии до 5 метров с минимальными потерями.

Назначение и область применения

Патч-корд оптический 9/125 (OS2) LC/UPC-SC/UPC (Duplex) 5м используется для коммутации оптических линий между активным оборудованием: маршрутизаторами, коммутаторами, трансиверами, тестерами и другим устройствами, работающими в одноволновом режиме. Подходит для установки в центрах обработки данных, телекоммуникационных узлах, системах видеонаблюдения и промышленных сетях. Разъёмы LC и SC позволяют легко подключаться к различному типу портов - LC часто встречается на современных SFP-модулях, SC - на более старых устройствах и пассивном оборудовании.

Технические характеристики

• Тип волокна: OS2 - одно-mode (одномодовое), оптимально для длинных дистанций и высокой пропускной способности
• Размер сердцевины: 9/125 мкм - стандарт для одномодового волокна
• Длина кабеля: 5 м - идеальна для внутренней коммутации в шкафах и на панелях
• Количество жил: 2 (дуплекс) - позволяет передавать данные в обоих направлениях одновременно
• Тип разъёмов: LC/UPC слева, SC/UPC справа - оба типа с угловым полированием для снижения отражений
• Оболочка: Полимерная композиция без галогенов - безопасна при возгорании, выделяет мало дыма и токсичных газов
• Цвет: Жёлтый - стандартизированная цветовая маркировка для одномодовых волокон
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд оптический 9/125 (OS2) LC/UPC-SC/UPC (Duplex) 5м совместим с любым оборудованием, имеющим порты LC или SC. Убедитесь, что на вашем устройстве есть именно эти типы разъёмов - адаптеры не всегда доступны в ограниченном пространстве. Монтаж выполняется без инструментов: просто вставьте разъёмы в соответствующие порты до щелчка. Не перегибайте кабель радиусом менее 30 мм - это может повредить волокно. Кабель не предназначен для прокладки под землёй или на открытом воздухе - он не имеет усиленной брони и не защищён от механических нагрузок.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует требованиям пожарной безопасности в закрытых помещениях (например, по ГОСТ Р 53314). Оба разъёма выполнены с UPC-полировкой - обеспечивают коэффициент возвратного отражения ниже -50 дБ, что важно для стабильной работы в высокоскоростных сетях. Применяемые волокна Corning и феррулы Adamant гарантируют соответствие международным стандартам IEC 61754-20 (LC) и IEC 61754-4 (SC).

Преимущества

• Высокая точность соединения благодаря качественным феррулам Adamant - минимизация потерь на контакте
• Устойчивость к помехам - оптика не реагирует на ЭМИ, в отличие от медных кабелей
• Низкая затухаемость - OS2 волокно поддерживает скорости до 100 Гбит/с на дистанции до 10 км
• Галоген-free материал - безопаснее для людей и оборудования при аварийных ситуациях
• Чёткая цветовая маркировка (жёлтый) исключает путаницу с многомодовым кабелем (оранжевый)

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от UV-излучения, влаги и механических воздействий
• Не рассчитан на частые изгибы и трение - не использовать в движущихся механизмах или кабель-каналах с постоянной деформацией
• Не совместим с многомодовым оборудованием (OM1–OM5) - использование с ним вызовет значительные потери сигнала
• Не допускается погружение в воду или длительное воздействие влаги - IP-защита не предусмотрена

Примеры использования

• Подключение сервера с SFP+ модулем (порт LC) к коммутатору с портом SC в центре обработки данных
• Соединение оптического терминала с диагностическим прибором в телеком-шкафу
• Переподключение каналов в распределительной рамке при обслуживании сети
• Замена повреждённого участка внутри помещений в системах FTTH

Практические советы

• Перед подключением проверяйте наличие защитных колпачков на разъёмах - они предохраняют от пыли и царапин
• Никогда не вставляйте разъём без защиты - даже микроскопическая грязь может забить феррул и испортить оборудование
• При использовании нескольких патч-кордов одного типа - маркируйте их, чтобы избежать ошибок при замене
• Проверяйте целостность волокна через OTDR-тестер после установки - особенно если кабель был сильно согнут
• Артикул fpc09-lcu-scu-c2l-5m - выбирайте этот вариант, когда вам нужен переход от LC к SC; если требуется другой тип - например, LC-LC - берите другую модель
