Оптический (патч-корд), SM, 9/125 (OS2), SC/APC-SC/APC,(simplex),25м | FPC09-SCA-SCA-C1L-25M ITK IEK

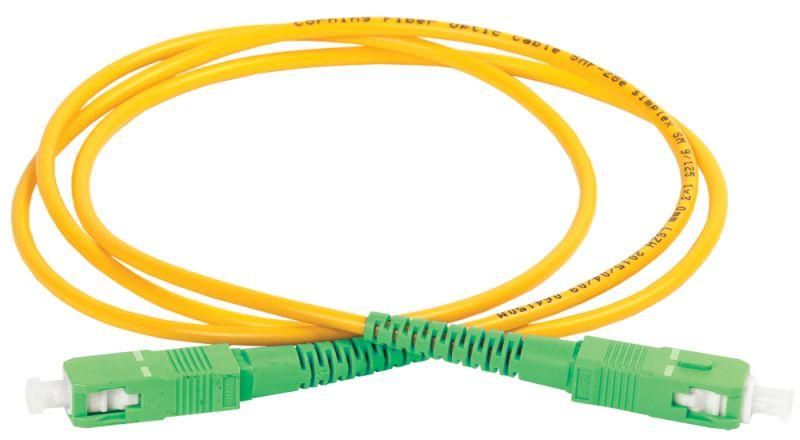

Оптический патч-корд ITK fpc09-sca-sca-c1l-25m — это одноволоконный кабель длиной 25 метров с разъёмами SC/APC на обоих концах, предназначенный для надёжного подключения оборудования в высокоточном оптоволоконном тракте. Используется в системах передачи данных, где важна минимальная потеря сигнала и точная ориентация поляризации.

Назначение и область применения

Патч-корд ITK fpc09-sca-sca-c1l-25m применяется для коммутации оптических линий между активным оборудованием — например, оптическими терминалами,OLT, ONT, спектроанализаторами, тестерами и другими устройствами, требующими подключения через разъёмы SC/APC. Подходит для сетей FTTH, CATV, телекоммуникационных центров и лабораторных установок. Благодаря использованию волокна OS2 и APC-коннекторов, обеспечивает стабильную работу в длинных линиях с малой затухаемостью.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм) — оптимально для дальних расстояний до 40–80 км
• Длина: 25 м — стандартная длина для внутреннего монтажа в помещениях и стойках
• Количество жил: 1 (симплекс) — передача сигнала в одном направлении
• Разъёмы: SC/APC — с углом полировки 8°, снижающий отражение на уровне –65 дБ и более
• Оболочка: Полимерная композиция без галогенов — безопасна при горении, мало дымит и не выделяет токсичных газов
• Цвет оболочки: Жёлтый — стандартизированный цвет для одномодового волокна
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Патч-корд ITK fpc09-sca-sca-c1l-25m совместим с любым оборудованием, имеющим порты SC/APC. Разъёмы SC обеспечивают прочное защёлкивающееся соединение, устойчивое к случайным выдергиваниям. Монтаж не требует специальных инструментов — достаточно аккуратно вставить разъём в порт до щелчка. Не рекомендуется перегибать кабель радиусом менее 30 мм. Убедитесь, что поверхность феррулы чистая — грязь или пыль вызывают потери сигнала.

Безопасность и стандарты

Использование галоген-free материала оболочки соответствует требованиям IEC 60754-1/2 и IEC 61034-2 — материал не выделяет едких газов при возгорании, что делает патч-корд подходящим для помещений с повышенными требованиями к пожаробезопасности: офисы, медицинские учреждения, метро, серверные комнаты. Производство следует стандартам TIA/EIA-568 и IEC 61754-20 для разъёмов SC/APC.

Преимущества

• Высокая точность полировки APC — минимизация отражений, критично важно для PON и аналоговых сигналов
• Феррулы от Adamant (Япония) — гарантируют точное центрирование волокна и долгую стабильность контакта
• Волокно Corning — проверенная надёжность, низкая затухаемость (≤0,4 дБ/км @1310 нм)
• Устойчивость к механическим нагрузкам — оболочка не трескается при частых перемещениях
• Чёткая цветовая маркировка — жёлтый цвет исключает путаницу с многомодовым кабелем (оранжевый)

Ограничения применения

• Не предназначен для работы с разъёмами UPC — APC и UPC несовместимы, попытка подключения повредит контактную поверхность
• Не используется в условиях постоянного погружения в воду — хотя оболочка герметична, разъёмы не имеют IP-защиты
• Не рассчитан на прямые солнечные лучи длительное время — UV-возрастание оболочки может снизить срок службы
• Не подходит для многомодовых систем — волокно 9/125 мкм не совместимо с MM-устройствами

Примеры использования

• Подключение OLT в GPON-сети к распределительной коробке
• Тестирование оптического канала с помощью OTDR или мощностного измерителя
• Соединение модулей WDM в центральной станции
• Переподключение каналов в серверной при обслуживании оборудования

Практические советы

• Перед подключением всегда осматривайте феррулу — используйте микроскоп или оптический детектор
• Не закручивайте разъёмы слишком сильно — достаточно щелчка защёлки; избыточное усилие деформирует корпус
• Храните патч-корд ITK fpc09-sca-sca-c1l-25m в оригинальной катушке или с петлёй ≥30 см радиусом
• При замене кабеля — сверьте тип разъёма: SC/APC ≠ SC/UPC, даже если они внешне похожи
• Для временного хранения используйте защитные колпачки — открытый разъём легко запылится
