Патч-корд оптический переходной (SM), 9/125 (OS2), SC/APC-SC/UPC, (Simplex), LSZH, 15м | 50-2063 REXANT MEET

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 15м - это одноволоконный кабель для соединения оптического оборудования в телекоммуникационных сетях. Бренд Rexant и артикул 50-2063 указывают на серийное производство, ориентированное на надежность в условиях высоких требований к безопасности и качеству передачи сигнала.

Назначение и область применения

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 15м используется для подключения активного оборудования - например, маршрутизаторов, коммутаторов, optical transceivers - между собой или к распределительным устройствам: оптическим кроссам, шкафам, патч-панелям. Применяется в корпоративных, операторских и промышленных сетях, где требуется высокая скорость передачи данных и устойчивость к помехам. Подходит для сред, где важна безопасность при возгорании - офисы, медицинские учреждения, метро, серверные комнаты.

Технические характеристики

• Тип волокна: одномодовое (SM), 9/125 мкм - обеспечивает дальность передачи до десятков километров
• Категория: OS2 - стандартизированный класс для длинных дистанций и высокой пропускной способности
• Разъёмы: SC/APC слева, SC/UPC справа - переходной вариант для совмещения оборудования с разными типами полировки
• Количество волокон: 1 (Simplex) - один канал передачи, один разъём с каждой стороны
• Длина: 15 метров - оптимальна для внутренней коммутации в шкафах и на стойках
• Оболочка: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов и мало дымит при нагреве
• Цвет: жёлтый - стандартный цвет для одномодового волокна, позволяет легко идентифицировать тип кабеля
• Индекс пожарной безопасности: П1б.8.1.2.1 - соответствует требованиям к кабелям для помещений с повышенными нормами пожарной безопасности
• Наружный диаметр: не указан - фактически зависит от технологии производства, но обычно составляет около 2–3 мм

Совместимость и монтаж

Патч-корд оптический переходной SM 9/125 OS2 SC/APC-SC/UPC Simplex LSZH 15м совместим с любым оборудованием, имеющим порты SC. Разница в полировке (APC и UPC) допускает подключение между устройствами с разными стандартами - например, между GPON-терминалом с APC и коммутатором с UPC. Монтаж выполняется путём вставки разъёмов в адаптеры без усилия; не допускается перегибание кабеля под углом менее 45°. Не используйте силовые зажимы или фиксацию на острых кромках. Кабель не предназначен для прокладки под давлением или в бетонных каналах - он не имеет механической защиты.

Безопасность и стандарты

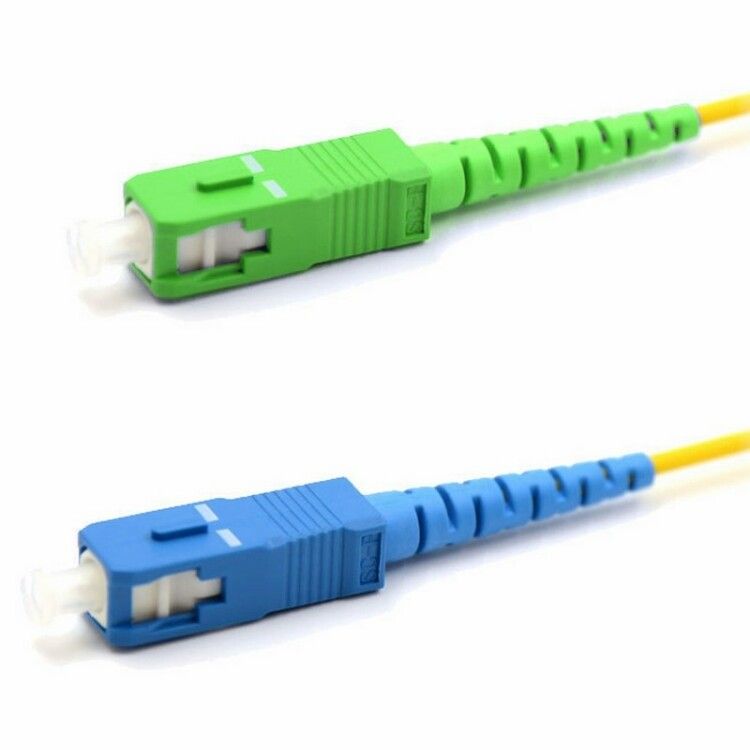

Оболочка выполнена из LSZH-материала, что исключает выделение галогенов и снижает дымообразование при воздействии огня. Соответствие индексу пожарной безопасности П1б.8.1.2.1 гарантирует применение в закрытых помещениях с людьми. Стандарт OS2 соответствует ITU-T G.652.D - обеспечивает минимальные потери на затухание в одномодовом режиме. Разъёмы SC/APC имеют зелёную окраску корпуса (по стандарту TIA-568), SC/UPC - синюю - для быстрой визуальной идентификации.

Преимущества

• Переходной тип разъёмов (APC→UPC) устраняет необходимость в дополнительных адаптерах
• LSZH-оболочка повышает безопасность в случае аварийного нагрева
• Одномодовое волокно 9/125 обеспечивает стабильную работу на больших расстояниях
• Жёлтый цвет облегчает визуальный контроль типа волокна при обслуживании
• Фиксированная длина 15 м минимизирует лишние запасы кабеля и уменьшает риск перегиба

Ограничения применения

• Не предназначено для внешней прокладки - отсутствует защита от УФ-излучения и механических нагрузок
• Запрещён резкий изгиб (угол менее 45°) - возможна потеря сигнала или повреждение волокна
• Не подходит для многоволоконных систем - только Simplex, без возможности параллельной передачи двух сигналов
• Не использовать в качестве постоянной трассы - предназначен только для временной коммутации в шкафах
• Не совместим с многомодовым оборудованием (например, MM 50/125) - вызывает значительные потери сигнала

Примеры использования

• Подключение OLT-устройства к оптическому кроссу в точке доступа провайдера
• Соединение SFP+ модуля на коммутаторе с патч-панелью в серверной
• Временная замена повреждённого кабеля в телекоммуникационном шкафу
• Настройка тестовой линии в лаборатории при проверке оптических приборов

Практические советы

• При установке всегда защищайте разъёмы колпачками до момента подключения - пыль и грязь нарушают связь
• Учитывайте посадочные места в патч-панели: SC-разъёмы требуют свободного пространства вокруг
• Не протягивайте кабель через металлические профили - края могут повредить оболочку
• Проверьте соответствие полировки: APC (зелёный) лучше для PON-сетей, UPC (синий) чаще встречается в LAN
• Для длительного хранения храните в оригинальной упаковке, избегая скручивания и перегибов
