Оптический (патч-корд), SM, 9/125 (OS2), SC/APC-SC/APC,(simplex),15м | FPC09-SCA-SCA-C1L-15M ITK IEK

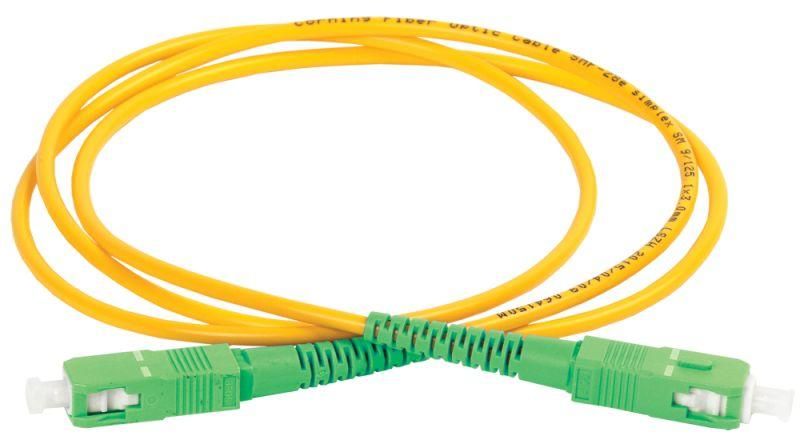

Оптический патч-корд ITK fpc09-sca-sca-c1l-15m - это одноволоконный кабель длиной 15 метров с разъёмами SC/APC на обоих концах, предназначенный для надёжного подключения оборудования в высокоточных оптоволоконных сетях. Кабель выполнен на базе волокна Corning OS2, обеспечивает минимальные потери сигнала и устойчивую работу в системах с высокой плотностью передачи данных.

Назначение и область применения

Патч-корд ITK fpc09-sca-sca-c1l-15m используется для коммутации оптических линий между активным оборудованием: трансиверами, маршрутизаторами, оптическими переключателями, тестовыми приборами и распределительными щитами. Применяется в телекоммуникационных сетях, центрах обработки данных, системах IPTV, FTTH и других средах, где важна точность передачи сигнала и низкий уровень отражений.

Технические характеристики

• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина кабеля: 15 м
• Тип разъёмов: SC/APC - SC/APC (оба конца)
• Количество жил: 1 (симплекс)
• Цвет оболочки: желтый (стандарт для одномодового волокна)
• Материал оболочки: галоген-free полимерная композиция, с низким дымо- и газовыделением
• Срок службы: до 15 лет
• Феррулы: изготовлены компанией Adamant (Япония)

Совместимость и монтаж

Разъёмы SC/APC совместимы с любым оборудованием, поддерживающим этот тип connector’а. APC-версия отличается угловым polish (8°), что снижает отражение света до –65 дБ и выше - это важно для PON, GPON, RFoG и аналогичных технологий. Монтаж выполняется путём подключения к портам с соответствующими адаптерами SC/APC. Убедитесь, что адаптеры на оборудовании тоже имеют угол APC - использование обычных UPC-адаптеров вызовет значительные потери сигнала.

Безопасность и стандарты

Оболочка патч-корда ITK fpc09-sca-sca-c1l-15m соответствует требованиям IEC 60754-1/2 (безгалогеновая, малодымная) и IEC 60332-1 (огнестойкость). Соответствует рекомендациям G.652.D для одномодового волокна. Произведён в соответствии с ISO/IEC 11801 и TIA-568-C.3.

Преимущества

• Использование волокна Corning - гарантия низких затуханий и стабильности сигнала на протяжении всего срока службы
• Феррулы Adamant обеспечивают точную центровку волокна и долговечность соединения
• Угловая полировка APC минимизирует отражения - идеально для чувствительных систем
• Галоген-free материал повышает безопасность при возможном возгорании
• Жёлтый цвет оболочки позволяет легко отличить одномодовые кабели от многомодовых (оранжевые)

Ограничения применения

• Не предназначен для использования с устройствами, требующими многомодовое волокно (OM3/OM4) - будет значительная потеря мощности
• Запрещено использовать с разъёмами UPC - несовместимость угловых поверхностей приведёт к увеличению потерь и повреждению феррул
• Не рассчитан на частые изгибы радиусом менее 30 мм - риск повреждения волокна
• Не следует применять в условиях постоянного механического напряжения (например, в движущихся кабельных трассах без защиты)

Примеры использования

• Подключение OLT-оборудования к ONT в сети GPON
• Соединение оптического модуля SFP+ с коммутатором в ЦОД
• Тестирование линии с помощью OTDR-прибора через переходник SC/APC
• Межщитовое соединение в распределительных пунктах FTTx

Практические советы

• Перед подключением всегда проверяйте цвет разъёма: APC имеет зелёную крышку, UPC - синюю или чёрную
• Не допускайте контакта торцевой поверхности разъёма с пальцами - даже микроскопические частицы снижают эффективность
• Храните патч-корд ITK fpc09-sca-sca-c1l-15m в защищённом состоянии, закрывая защитные колпачки
• При прокладке соблюдайте минимальный радиус изгиба - не менее 30 мм, лучше 40–50 мм
• Для длительных линий более 10 м предпочтительно использовать именно OS2 - он оптимизирован для работы на больших расстояниях
