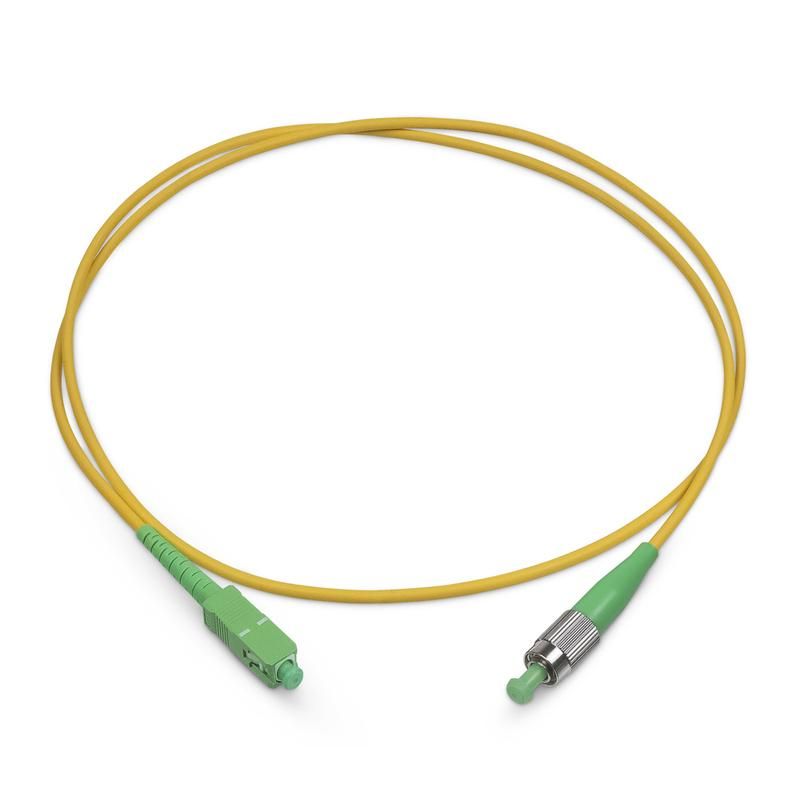

Шнур оптический FOP(s)-9-FC/APC-SC/APC-1.5m simplex FC/APC-SC/APC 9/125 sm 1.5м LSZH Cabeus 8232c

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1,5м LSZH от Cabeus - это одноволоконный патч-корд с угловым терминированием APC для высокоточного соединения в оптических сетях. Подходит для передачи сигналов на большие расстояния с минимальными потерями, особенно в телекоммуникациях и FTTH.

Назначение и область применения

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1,5м LSZH используется для подключения активного оборудования - оптических трансиверов,OLT, ONT, маршрутизаторов и коммутаторов. Применяется в распределительных шкафах, оптических кроссах, центральных офисах и точках доступа. Угловое терминирование APC снижает отражения сигнала, что важно для систем PON, GPON и других, где чувствительность к отражению критична.

Технические характеристики

• Тип волокна: OS2 (singlemode, 9/125 мкм) - предназначено для передачи на дальние расстояния до 10–40 км
• Количество волокон: 1 (simplex) - один канал передачи в одном направлении
• Разъёмы: FC/APC (вход) - SC/APC (выход); оба с угловым полированием (APC) для минимизации отражений
• Длина: 1,5 метра - оптимальна для внутренней коммутации в шкафах и на стендах
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - не выделяет токсичных газов при горении, безопасна для закрытых помещений
• Цвет: жёлтый - стандартизированная цветовая маркировка singlemode-волокон
• Буферное покрытие: 3 мм - защищает волокно от механических повреждений при монтаже

Совместимость и монтаж

Шнур оптический simplex FC/APC-SC/APC 9/125 sm 1,5м LSZH совместим с любым оборудованием, поддерживающим FC и SC интерфейсы с угловым терминированием. Коннекторы FC/APC фиксируются вращением, SC/APC - кнопочным зажимом. Монтаж требует осторожности: не перегибайте кабель радиусом менее 30 мм, не затягивайте разъёмы слишком сильно - это может повредить внутреннее волокно. Перед подключением проверьте наличие маркировки полярности - она указывает правильную ориентацию сигнала.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60794-1-2 для оптических кабелей. Оболочка LSZH соответствует нормам пожарной безопасности для помещений с людьми - не распространяет пламя и не выделяет галогены при нагреве. Произведён в соответствии с ISO/IEC 11801 и TIA-568. Все экземпляры проходят тестирование на потери на соединении и отражение на заводе.

Преимущества

• Угловое терминирование APC снижает коэффициент отражения до –60 dB - идеально для аналоговых и DWDM-систем
• LSZH-оболочка делает шнур безопасным для установки в серверных помещениях, метро, школах и медицинских учреждениях
• Маркировка полярности исключает ошибки при подключении в двунаправленных системах
• Высокая стабильность соединения благодаря точному изготовлению коннекторов Cabeus

Ограничения применения

Не предназначен для многоволоконных систем - используйте duplex-патч-корды при необходимости двухканального соединения. Не рекомендуется применять в средах с постоянными вибрациями без дополнительной фиксации. Нельзя использовать с коннекторами UPC - они несовместимы с APC из-за различий в угле полировки. Также не следует применять вне температурного диапазона, указанного производителем (обычно -20C…+70C).

Примеры использования

• Подключение OLT в центральном офисе к оптическому кроссу через FC/APC
• Соединение ONT в квартире с распределительной коробкой через SC/APC
• Переподключение линии в телекоммуникационном шкафу при замене модулей
• Тестовые соединения в лабораториях при настройке оптических приборов

Практические советы

• Проверяйте цвет коннекторов: жёлтые - всегда singlemode; зелёные - APC; синие - UPC
• Перед подключением закрывайте защитные колпачки - пыль и грязь на торцах вызывают потери сигнала
• При использовании в шкафах с плотной проводкой - фиксируйте шнур оптический simplex FC/APC-SC/APC 9/125 sm 1,5м LSZH хомутами, чтобы избежать перегиба
• Не используйте этот патч-корд в качестве основного кабеля - он предназначен только для коммутационных участков, а не для трассирования
• Артикулы fop(s)-9-fc/apc-sc/apc-1,5m и 8232c - идентичны, выбирайте по наличию в вашем заказе
