Оптический (патч-корд), SM, 9/125 (OS2), SC/UPC-SC/UPC,(simplex),2м | FPC09-SCU-SCU-C1L-2M ITK IEK

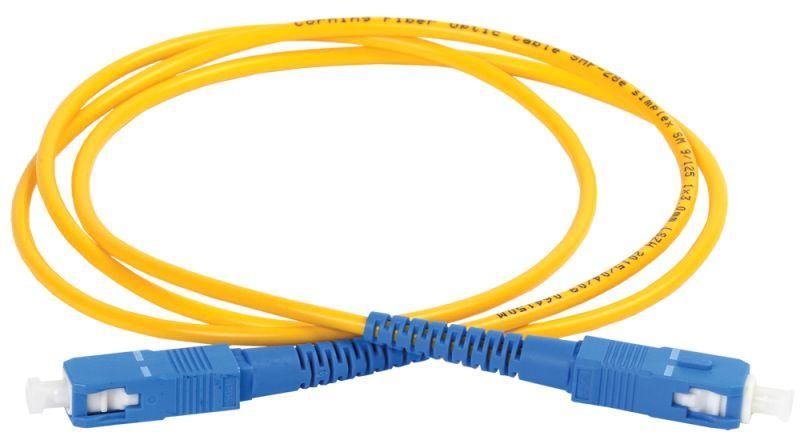

Патч-корд оптический соединительный ITK fpc09-scu-scu-c1l-2m предназначен для коммутации одномодовых оптических линий связи между оборудованием - например, между маршрутизатором и оптическим терминалом. Кабель выполнен на основе волокна Corning с высокоточными разъемами SC/UPC от Adamant, обеспечивая надежную передачу сигнала на расстоянии до 2 метров.

Назначение и область применения

Патч-корд оптический соединительный ITK fpc09-scu-scu-c1l-2m используется для временного или постоянного подключения оптического оборудования: трансиверов,OLT, ONT, тестовых приборов, коммутационных панелей. Применяется в телекоммуникационных сетях, центрах обработки данных, системах IPTV, FTTH и других средах, где требуется высокая точность передачи данных через одномодовое волокно.

Технические характеристики

• Тип кабеля: Simplex (одиночная жила)
• Тип волокна: OS2 (одномодовое, 9/125 мкм)
• Длина: 2 м
• Разъемы: SC/UPC - с обоих концов
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Цвет оболочки: желтый (стандарт для одномодовых волокон)
• Срок службы: 15 лет

Совместимость и монтаж

Патч-корд ITK fpc09-scu-scu-c1l-2m совместим с любым устройством, имеющим порт SC/UPC - это наиболее распространенный тип разъема в современных оптических системах. Монтаж не требует специальных инструментов: достаточно аккуратно вставить разъем в порт до щелчка. Убедитесь, что поверхность феррулы чистая - грязь снижает уровень передачи сигнала. Не перегибайте кабель радиусом менее 30 мм - это может повредить световод.

Безопасность и стандарты

Оболочка выполнена из материала LSZH - она не поддерживает горение и минимизирует выделение токсичных веществ при возгорании, что соответствует требованиям безопасности для помещений с повышенной плотностью оборудования (например, серверные комнаты, офисы, метро). Соответствует стандартам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Использование волокна Corning - гарантирует минимальные потери сигнала и стабильность передачи на длинных участках сети.
• Феррулы от Adamant обеспечивают точную центровку волокна и низкий коэффициент возвратного отражения (UPC - Ultra Physical Contact).
• Желтый цвет оболочки позволяет легко отличить одномодовый кабель от многомодового (оранжевый).
• LSZH-оболочка безопасна для закрытых помещений и зон с людьми.

Ограничения применения

• Не предназначено для уличной прокладки - отсутствует защита от влаги и механических нагрузок.
• Не рекомендуется использовать в условиях частых изгибов, растяжений или давления - кабель Simplex не имеет бронирования.
• Подходит только для одномодовых систем; несовместим с многомодовым оборудованием (OM1–OM5).
• Длина 2 м ограничивает применение в крупных распределительных шкафах - для больших расстояний выбирайте более длинные версии.

Примеры использования

• Подключение OLT в GPON-сети к абонентскому терминалу ONT.
• Тестирование оптических каналов с помощью OTDR или мощностного измерителя.
• Коммутация между модулями SFP+ в серверных стойках.
• Временное подключение оборудования при обслуживании оптоволоконной сети.

Практические советы

• Перед подключением всегда проверяйте разъемы на наличие пыли - протирайте специальными салфетками для оптики.
• Не затягивайте разъемы слишком сильно - это может повредить феррулу.
• Храните патч-корд ITK fpc09-scu-scu-c1l-2m в защищенном состоянии, лучше в оригинальной упаковке или с колпачками на разъемах.
• Учитывайте, что этот кабель - одинарный (Simplex); для двунаправленной передачи потребуется два таких кабеля или удвоенный (Duplex) вариант.
